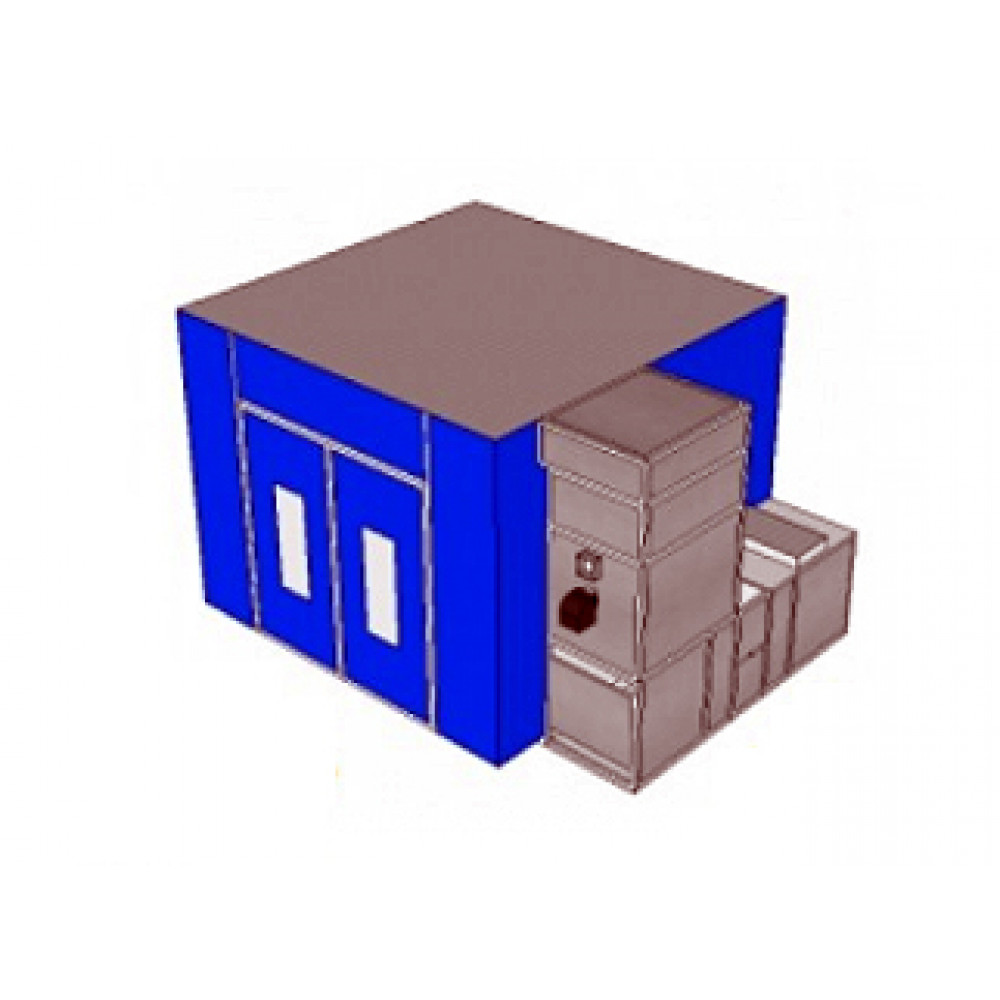

Окрасочно-сушильная камера Strongbel Mini-4m

Окрасочно-сушильная камера Strongbel Mini-4m

Окрасочно-сушильные камеры обеспечивают технологический процесс окраски (путем распыления лакокрасочных материалов) и сушки изделий с температурой окраски от + 18°С до + 23°С и сушки до + 80°С.

Окрасочно-сушильные камеры оснащаются функциями, обеспечивающими отображение рабочего процесса, автоматическое поддержание температуры и переключение режимов работы (окраска, обдув, сушка, охлаждение), мониторинг неисправностей, и другими.

Тепловая мощность покрасочной камеры варьируется в зависимости от типа обогрева (дизельный, газовый, электрический, водяной).

Основные комплектующие и узлы

Кабина.

Кабина окрасочно-сушильной камеры состоит из сэндвич-панелей (толщина 40-100 мм) с термоаккустической изоляцией. Наполнитель панелей – пенополиуретан (PUR), полиизоцианурат (PIR) или минеральная вата на основе базальтового волокна. В панели монтируются осветительные плафоны (см. технические характеристики). В верхней части кабины находится приточный пленум, который обеспечивает очистку поступающего воздуха, выравнивание турбулентного потока из приточной установки и равномерное рассеивание по всей площади. В нижней части кабины расположены металлические решетки с перфорированными поддонами и краскоостанавливающими фильтрами (класс фильтрации G3, способны задерживать 85-90% сухих остатков краски). Для передвижения кабина оснащается распашными воротами, для персонала – сервисными дверями с замками типа «антипаника».

Агрегатная группа.

Агрегатная группа состоит из приточного и вытяжного блоков, оснащенных электромоторами с прямым приводом к вентиляторам турбинного типа и системой фильтрации воздушного потока. Приточный блок оснащается системой нагрева воздуха, служит для нагрева поступающего с улицы воздушного потока, а также для его рециркуляции в режиме сушки. Предварительная очистка воздуха осуществляется фильтрами с классом фильтрации G3. Специальная заслонка служит для переключения режимов работы установки. Вытяжной блок, оснащенный системой фильтрации, служит для удаления загрязненного остатками лакокрасочных материалов воздуха из зоны проведения окраски. Применяются фильтры с классом фильтрации G3 либо специальные угольные фильтры, дающие очень высокую степень очистки удаляемого воздуха.

Камера сгорания и теплообменник.

Теплообменник служит для прямой передачи тепла воздуху, поступающему в окрасочную камеру. Комплектуется газовой или жидко-топливной горелкой, выпускающей продукты сгорания непосредственно в полость нагревателя, который передает тепло воздуху.

Электрическая нагревательная батарея, водяной или паровой калорифер.

Служит для прямого нагрева воздуха, поступающего в окрасочную камеру.

Для повышения эффективности и снижения энергозатрат в состав агрегатной группы может быть включен пластинчатый рекуператор. Это теплообменник поверхностного типа, использующий теплоту отходящих газов окрасочно-сушильной камеры для нагрева приточного воздуха. Рекуператор эффективен в холодное время года, когда расход энергоносителя максимален. При нагреве воздушного потока с максимальной ΔТ° применение рекуператора позволяет снизить затраты на топливо до 50%.

Потолочный фильтр.

Для окончательной очистки воздуха предусмотрены уложенные поверх закрепленных к потолку реек потолочные фильтры тонкой очистки. Воздух из приточной системы вентиляции поступает в камеру через потолочные фильтры, которые изготавливаются из синтетического полиэфирного волокна и пропитаны специальным составом, исключающим движение пыли внутри фильтра. Фильтр способен удерживать частицы размером 4-5 микрон. Класс очистки – F5.

Пульт управления.

Пульт управления (ЖК или аналоговый) обеспечивает согласованную работу всех компонентов, входящих в состав оборудования для окрасочно-сушильных камер.

Технические характеристики

                    Strongbel Mini-4m
