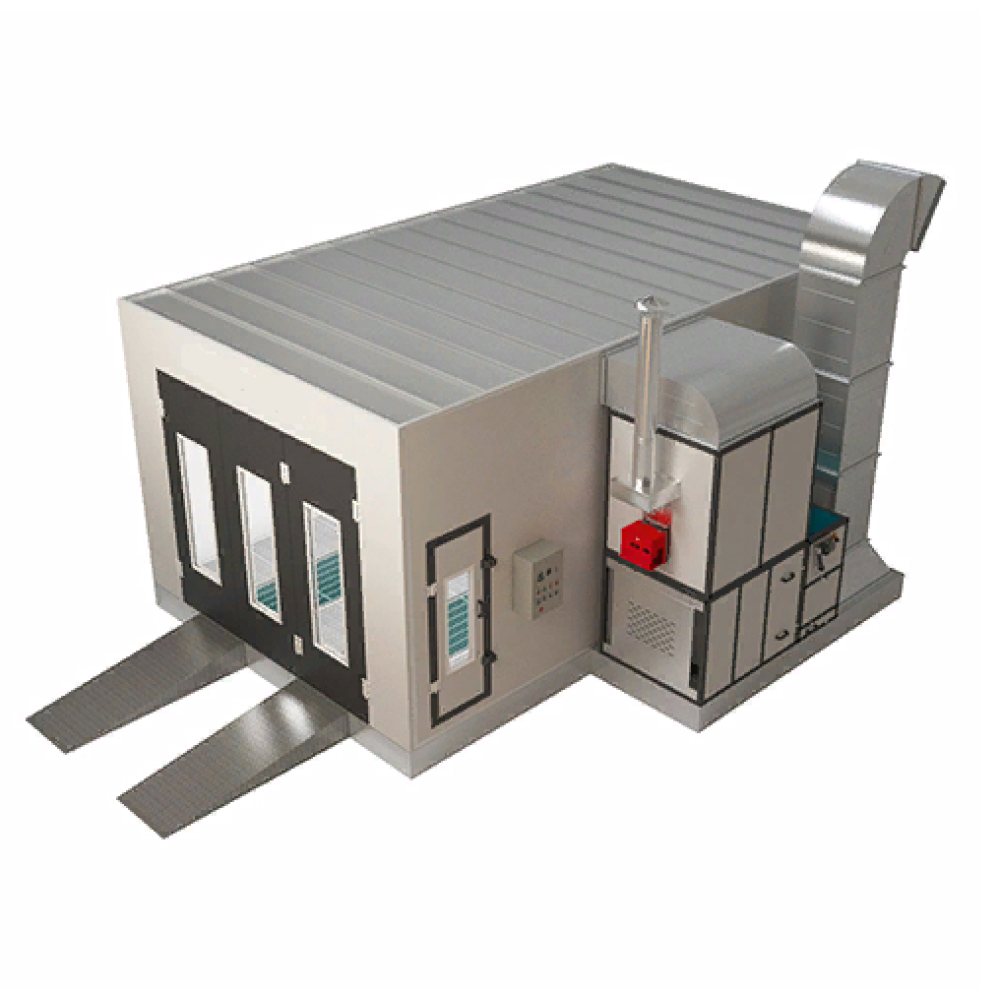

Окрасочно-сушильная камера StrongTech CP-100

Окрасочно-сушильная камера StrongTech CP-100

Производитель: StrongBEL
Модель: CP-100
Наличие: Под заказ
Просмотров 289

Описание товара

Окрасочно-сушильная камера

Окрасочно сушильная камера Strong Tech CP 100 предназначена для окраски легковых автомобилей целиком или частично. Камера представляет собой кабину на металлическом основании с вентиляторной группой для нагнетания избыточного давления воздуха внутри кабины и для обеспечения устойчивого воздухопотока.

Камера работает в следующих режимах:
1. ПОКРАСКА
В камере поддерживается постоянная температура +20≈25⁰С в зависимости от применяемой краски.
2. СУШКА
В камере поддерживается постоянная температура +60≈80⁰С в зависимости от применяемой краски и установленных пластмассовых деталей автомобиля.
3. ПРОДУВКА
Кратковременный режим для удаления из камеры летучих соединений и паров краски, а также для остывания после сушки

Кабина состоит из сэндвич-панелей изготовленных с дополнительным запасом прочности из толстого металла и наполненных пенополистиролом. Боковые светильники вмонтированы в панели, угловые светильники расположены вдоль по всей длине камеры. Все светильники - LED с пониженным энергопотреблением и имеют взрывозащищенное исполнение. Сэндвич-панели по торцам усилены дополнительными ребрами жесткости, что значительно продлевает срок их эксплуатации и исключает ситуации когда от избыточного давления панель может быть выдавлена воздухом. Также защитой от избыточного давления является боковая дверь оператора.

Основание металлическое, решетчатый пол - 2 рядов решеток, нагрузка на отпечаток колеса 600 кг, под решетками расположены дополнительные металлические панели для точно рассчитанного распределения воздухопотока внутри камеры. Камеру можно по желанию установить на пол или в приямок.

Мотор  5,5 кВт изготовлены по самой надежной и проверенной технологии на сегодняшний день, которая обеспечивает минимальную шумность и вибрацию.

Для переключения режимов нагрев / сушка используется заслонка (шибер) с  пневматическим клапаном, который работает намного надежнее и быстрее чем электрический привод, и для переключения режимов не требуется отключать мотор камеры.

Нагрев воздуха осуществляется итальянской дизельной горелкой Riello.
Пульт управления комплектуется  японским контроллером Shinko или Omron. Данные контроллеры отличаются от дешевых аналогов тем что запрограммировать можно сразу 2 режима и настройки сохраняются в течение длительного времени, у дешевых же программировать необходимо при каждой смене режима.

В комплекте с камерой поставляется полный комплект фильтров необходимых для полноценной работы ОСК.

Внешнее размер

7000x5900x3400

Внутренний размер (мм)

6900x3900x2650

Ворота (мм)

3000x2600 (Ш *В)

Служебная дверь (мм)

800x2000(Ш*В)

Общая Мощность

6,5 кВт

Система кабины

Входная дверь

3 сложенная дверь из листового металла

Стеновая панель

50 мм ЭПС сэндвич - панель, сталь толщина листа: 0,426 мм (опция - панель из минеральной ваты)

Потолочная панель

Оцинкованный стальной лист

Приямок

фундамент из оцинкованной стали глубиной 300 мм, два ряда оцинкованных решеток и три ряда плит в клетку.

Пандусы

Две части пандусов 2000*520 мм

Дверь стекло

закаленное стекло толщиной 5 мм

Система подачи  воздуха

Вентиляторная  система

Один комплект турбовентилятора с прямым приводом мощностью 5,5 кВт

Пропускная способность воздухозаборника

22000 м3

Дымоход горелки

Четыре метра прямого оцинкованного воздуховода и одно колено на 135 градусов

Система очистки

Предварительный фильтр

G3 класс

Потолочный фильтр

600G фильтр EU5/F5

Напольный фильтр

Фильтр из стекловолокна

Вытяжной фильтр

Волокнистый стеклянный и угольный фильтр

Система нагрева

Теплообменник

Теплообменник из нержавеющей стали SUS 304

Нагревательная горелка

Дизель Riello G20 или газовая горелка

Тепловая мощность

20000 ккал/час

Переключатель режимов

Пневматический демпфер

Дымоход

метровый дымоход и один колено

температура нагрева

Максимальная температура 80°C

расход топлива

6-8 л/транспортное средство

Система освещения

Потолочное освещение

8 Единиц, каждая по 4 16,5 Вт Светодиодный лампы.

Боковое освещение

Опция

Освещение

900LUX

Система управления

Система управления переключателем

Переключатель окраски и сушки, выключатель освещения, переключатель контроля температуры, аварийная остановка, аварийный сигнал тревоги, аварийный сигнал неисправности, манометр
