ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАЙМЕНОВАНИЕ | ЕДИНИЦЫ ИЗМЕРЕНИЯ | ЗНАЧЕНИЯ |
ГАБАРИТНЫЕ РАЗМЕРЫ |
Внутренний размер рабочей зоны, Д х Ш х В | мм | 8 550 х 4 000 х 4 000 |
Ворота распашные двустворчатые Ш х В | мм | 3 000 х 3 500 |
МОЩНОСТЬ ВЕНТИЛЯЦИОННИХ УСТАНОВОК |
Вытяжная вентиляционная установка | кВт / час | 5,5 |
Производительность по воздуху | м3 / час | до 18 000 |
Скорость воздуха в рабочей зоне | м / с | ≤0,35 |
ОСВЕЩЕНИЕ |
Энергосберегающие светильники LED Т8, 1200 х 2 x 18 | шт | 18 |
ТЕМПЕРАТУРА ВОЗДУХА В РАБОЧЕЙ ЗОНЕ |
Режим покраски | °С | Без обогрева |
Режим сушки | °С | отсутствует |
ЭЛЕКТРОЕНЕРГИЯ |
Электропитание | 3 фазы / 380 В / 50Гц |
ОКРАСОЧНАЯ КАМЕРА СОСТОИТ ИЗ:
Кабина камеры защищает зону покраски от влияния окружающего среды, предупреждает попадание пыли на окрашенную поверхность. Кабина состоит:

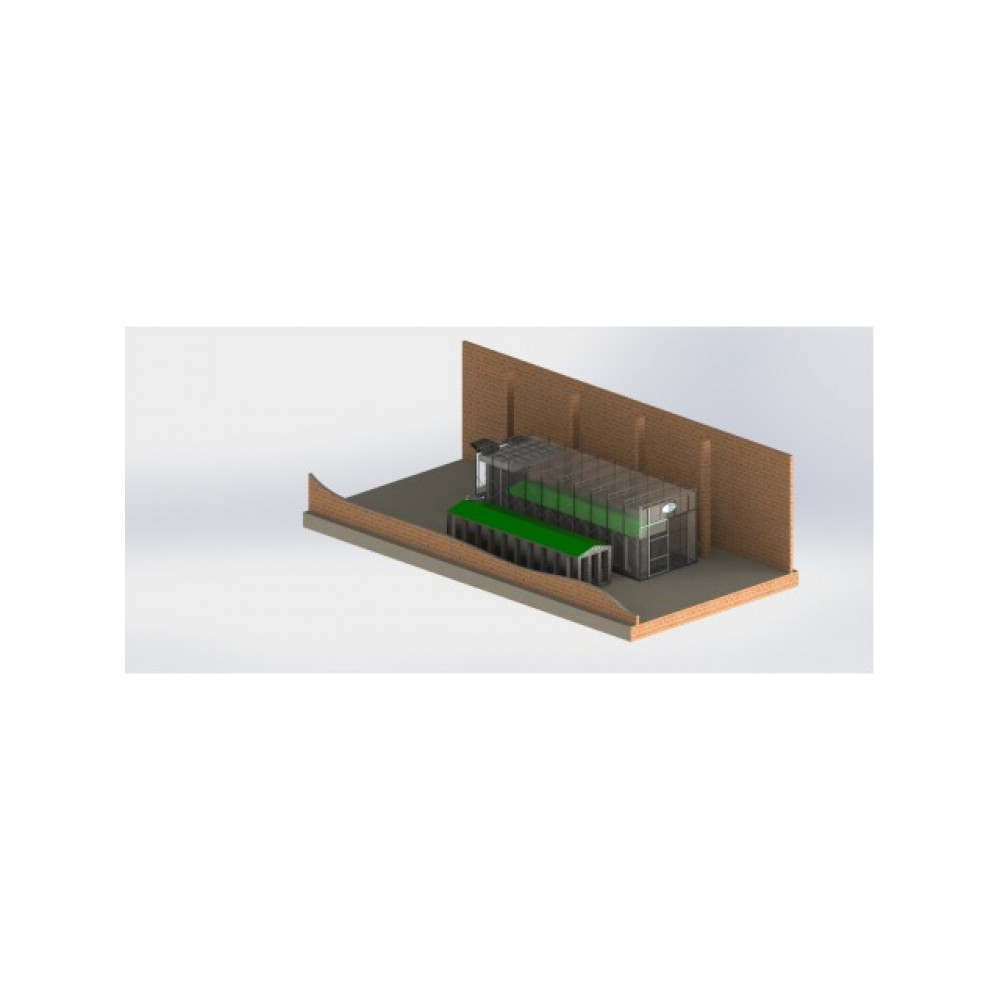

- Ограждающая конструкция изготовлена в виде отдельных портальных рамок каждая из которых установлена на 4 колеса и соединенных между собой рычажным пантографом для фиксации в раздвинутом состоянии. Вся конструкция создает рабочую зону 8550х4000х4000h мм. Внутренний периметр рабочей зоны выполнен из ПВХ материала с армирующими вставками в местах крепления тентового материала к ограждающей конструкции.
- Лицевая часть комплекса представляет собой сборно-сварную конструкцию с навесными двухстворчатыми воротами.
- Общая конструкция раздвижной кабины в сложенном состоянии занимает около 800мм по длине.
- На перекладинах и на вертикальных стойках, размещаются двухламповые светильники 2х36Вт-18 шт, для освещения рабочей зоны.
- Вытяжной вентиляционный шкаф (ВШ), который расположен в торцевой части конструкции и имеет габаритные размеры (ДхШхВ) 4000х600х2000мм. ВШ устанавливается стационарно, в торце конструкции.
- Для очистки подаваемого воздуха в рабочую зону в воротах кабины установлены рамки з фильтровальным материалом. Рамки легкосъемные, что позволяет проводить быструю замену фильтров.
- Пульт управления (ПУ) включает в себя:
- Общий выключатель и выключатель освещения.
- Счетчик рабочего времени.
- Включатели освещения.
При применении раздвижных окрасочных кабин, вентиляционная группа устанавливается стационарно, в предварительно подготовленное место с обустроенными воздушными каналами отвода и рециркуляции воздуха.
Принцип работы: сначала изделие устанавливается в рабочей зоне, перед приточно-вытяжными установками, затем растягивается и фиксируется ограждающая конструкция, после этого приступают к работе…
Строительную часть проекта, то есть обустройство фундамента/площадки под Оборудование, воздухопроводов подачи и выброса воздуха, подведение коммуникаций (электрического тока, воздух, и т.п.), заземление камеры ЗАКАЗЧИК выполняет собственными (или вовлеченными) силами и за собственный счет.
Получение разрешительной документации (разрешений от пожарной инспекции, охрана труда на предприятии, екологи, и т.п) если она необходима, Заказчик проводит собственными (или привлеченным) силами и за свой счет.
Проект и установка пожарной сигнализации, а также автоматическое пожаротушение (ОПС и ПТ) не входит в стоимость Окрасочно-сушильной камеры (ОСК).
На все оборудование распространяется гарантийный срок эксплуатации - 12 месяцев с момента передачи Оборудования Заказчику, готового ко вводу в эксплуатацию.
