Описание модели

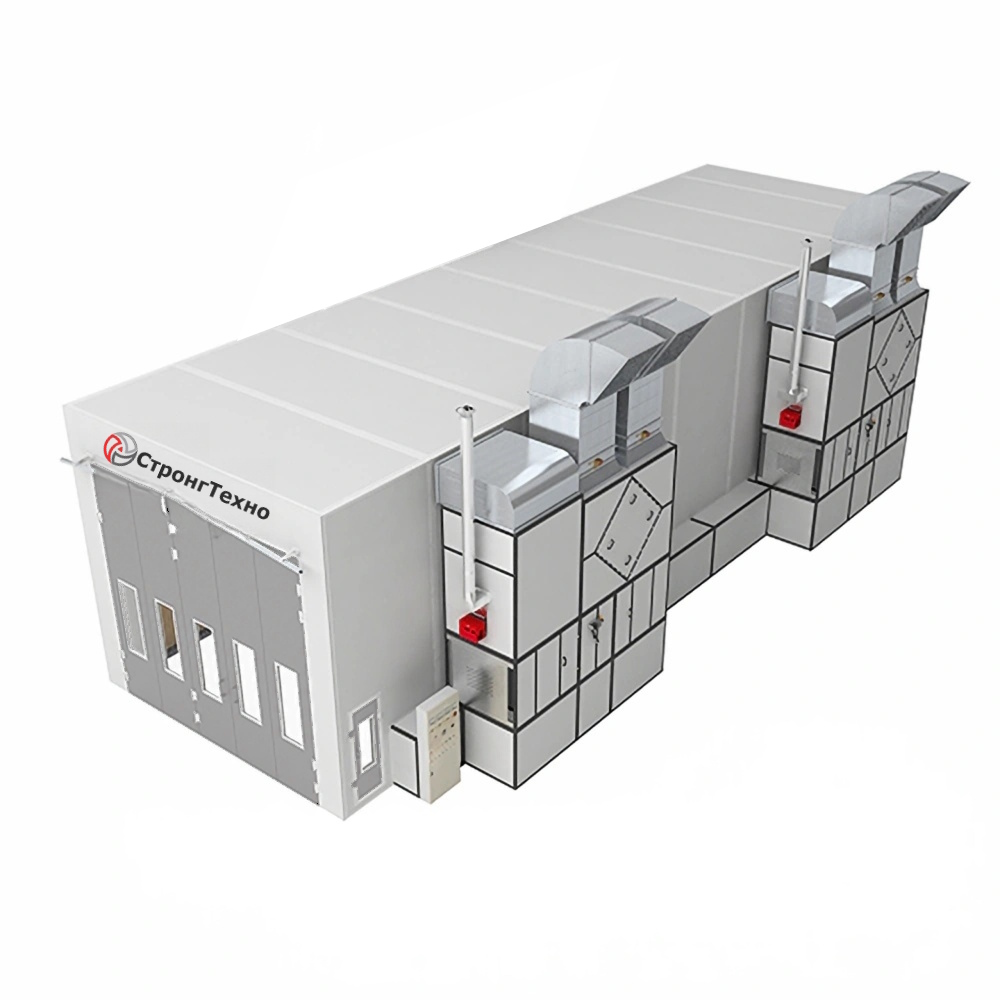

Окрасочная камера «СБТ 10» — это классическое решение для организации профессионального малярного поста. Модель разработана для выполнения задач по подготовке и окраске деталей, представляя собой оптимальный баланс между стоимостью оборудования и его функциональностью.
Камера отлично подойдет для авторемонтных мастерских, производств и предприятий, работающих с металлоконструкциями, с повышенными требованиями к обрабатываемым элементам для сушки или окраски крупногабаритных нестандартных изделий.
Особенности и преимущества
- Эффективная аэродинамика: Система боковой вытяжки обеспечивает правильный захват и отвод окрасочного тумана от рабочей зоны, предотвращая его завихрение и оседание на уже окрашенные поверхности.
- Качественная фильтрация: Комплектация включает стандартную систему сухой фильтрации (потолочный фильтр подачи воздуха и боковые фильтровальные маты). Это гарантирует очистку воздушного потока и соблюдение санитарных норм в рабочей зоне.
- Равномерное освещение: Верхнее и боковое расположение светильников исключает появление слепых зон и теней, что критически важно для контроля качества нанесения ЛКМ и выявления дефектов.
- Простота и надежность: Сборная модульная конструкция. Камера проста в монтаже, обслуживании и замене расходных материалов (фильтров).
- Доступная стоимость: Оптимизированная комплектация позволяет предложить рынку надежный инструмент для ежедневной работы по привлекательной цене.
Область применения
Предназначена для окраски деталей, сборочных узлов и изготавливаемых сборок. Используется для работы с любыми типами лакокрасочных материалов и соответствует всем стандартам, предъявляемым к окрасочным камерам.
|
Тип камеры
|
Проходная
|
|
Тип установки
|
ровный пол
|
|
Место установки
|
в помещении
|
|
Теплоноситель
|
Дизель, газ
|
|
Кол-во ОВУ (отопительно-вентиляционных установок)
|
2
|
|
Расположение ОВУ (отопительно-вентиляционных установок)
|
Боковое
|
|
Кол-во ворот
|
3
|
|
Тип ворот
|
Распашные/роллетные
|
|
Режимы работы камеры
|
окраска, продувка, сушка, остывание
|
Изготавливается в корпусе из листовой оцинкованной стали с внутренней звук-теплоизоляцией из минеральной ваты. Комплектуется приточным вентиляторами, предварительным приточным фильтром, теплообменником из нержавеющей стали и дизельной горелкой. Вентиляторы установок оборудованы высокоэффективными крыльчатками с вперед загнутыми лопатками и асинхронными двигателями. При наличии протяженной сети воздуховодов в каналы приточного вытяжного воздуха последовательно устанавливаются дополнительные вентиляторы (поставляются отдельно). Установка предназначена для монтажа непосредственно к воздуховодам прямоугольного сечения.
|
Тип камеры
|
Проходная
|
| Расположение вытяжных фильтров |
Напольное
|
| Теплоноситель |
Дизельное топливо, природный газ
|
| Количество ОВУ(отопительно-вентиляционных установок) |
Две
|
| Внешний размер(мм) |
11580×8100×5520 (Д*Ш*В)
|
|
Внутренний размер (мм)
|
10000×5000×3970 (Д*Ш*В)
|
|
Ворота роллетные (мм)
|
4000х3900(Ш*В) (три штуки)
|
|
Дверь оператора (мм)
|
800×2000 (Ш*В) (две штуки)
|
|
Кабина
|
Стеновая панель
|
Сэндвич-панель из минеральной ваты толщиной 75 мм
|
|
Потолочный материал
|
Сэндвич-панель из минеральной ваты толщиной 50 мм
|
|
Система подачи воздуха
|
Приточная вентиляция
|
Приточная вентиляция с 4 двигателями по 5.5кВт и производительностью 60000м3/ч
|
|
Вытяжная вентиляция
|
Вытяжная вентиляция с 2 двигателями по 11кВт и производительностью 60000м3/ч
|
|
Система фильтрации
|
Предварительный, потолочный, напольный, угольный
|
|
Система нагрева
|
Теплообменник
|
Два по 350кВт
|
|
Горелка
|
Дизельная (опционально возможна газовая горелка)
|
|
Переключатель с окраски на сушку
|
Пневматический демпфер
|
|
Освещение
|
Верхний ряд светильников
|
6 светодиодных светильников по 60w IP67
|
|
Угловые светильники
|
4 светодиодных светильников по 60w IP67
|
|
Суммарная мощность
|
600w, 1000люкс
|
|
Система управления
|
Пульт управления
|
Двигатели управляются отдельно с помощью большого блока управления и пульта дистанционного управления. Цифровая система управления PLC
|
|
Контрольные приборы
|
Датчик давления, датчик температуры, аварийный датчик температуры
|
Система состоит из двух видов вентиляции: приточной и вытяжной. Главная задача приточной механической вентиляции – фильтрация поступающего снаружи воздуха и последующее его распределение посредством воздуховодов в помещения. Система снабжается дополнительным оборудованием, которое очищает воздушный поток от пыли, грязи, прогревает его до заданной температуры. Вытяжная вентиляционная система – полная противоположность приточной; вытяжка служит для удаления отработанного воздушного потока из помещения.
