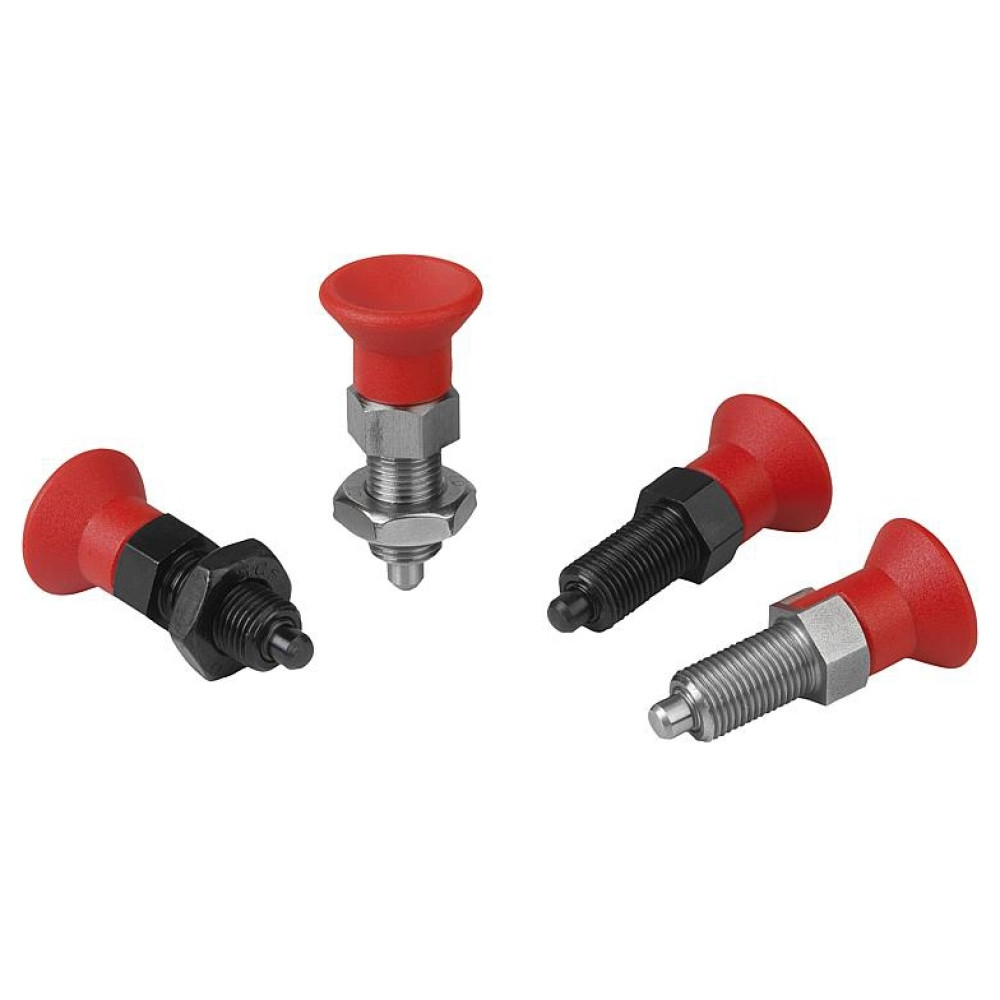

K0338 Штифты стопорные резьбовые с красной ручкой
Просмотров 168
Описание товара
Материалы и исполнение (на выбор):
Основа из стали:- Резьбовая втулка из вороненой автоматной стали.
- Стопорный штифт из закаленной шлифованной и вороненой автоматной стали.
- Ручка кнопка из ярко-красного RAL 3020 термопласта.
- Резьбовая втулка из нержавеющей стали 1.4305 без покрытия.
- Стопорный штифт шлифованный закаленный из нержавеющей стали 1.4034 без покрытия.
- Ручка кнопка из ярко-красного RAL 3020 термопласта.
- Резьбовая втулка из нержавеющей стали 1.4305 без покрытия.
- Стопорный штифт шлифованный из нержавеющей стали 1.4305 без покрытия.
- Ручка кнопка из ярко-красного RAL 3020 термопласта.
Указания по применению:
- Стопорные штифты хорошо подходят для ситуаций, где должно быть предотвращено изменение положения поперечными силами.
- Данные стопорные штифты хорошо подходят для тренажеров.
- Формы С и D хорошо подходят для того, чтобы избежать возвращение штифта в исходное положение в случаях, когда вывод из зацепления происходит на долгий период времени.
- Переход в другое положение фиксации возможен только после ручного вывода болта из зацепления.
| Номер заказа | Форма | Исполнение | Мат. основы | Цвет комп. | D | D1 | D2 | Fx30° | L | L1 | L2 | L3 | S | SW1 | Начальная упругость примерная, кг | Конечная упругость примерная, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0338.190384 | A | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 3 | M6x0,75 | 14 | 0,8 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,46 | 1,02 |
| K0338.100484 | A | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 4 | M8x1 | 18 | 1 | 38,5 | 15 | 6 | 13 | 4 | 10 | 0,61 | 1,22 |
| K0338.110584 | A | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 5 | M10x1 | 21 | 1,3 | 43,5 | 17 | 7 | 15 | 5 | 13 | 0,51 | 1,22 |
| K0338.120684 | A | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 6 | M12x1,5 | 25 | 1,8 | 51,7 | 20 | 8 | 17 | 6 | 14 | 0,61 | 1,43 |
| K0338.130884 | A | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 8 | M16x1,5 | 33 | 2,3 | 68 | 26 | 10 | 23 | 8 | 19 | 1,53 | 3,57 |
| K0338.141084 | A | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 10 | M20x1,5 | 33 | 2,8 | 74 | 28 | 12 | 25 | 10 | 22 | 1,53 | 3,47 |
| K0338.141284 | A | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 12 | M20x1,5 | 33 | 2,8 | 78 | 28 | 14 | 25 | 12 | 22 | 1,53 | 3,98 |
| K0338.151684 | A | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 16 | M24x2 | 40 | 3,2 | 96 | 32 | 18 | 28 | 16 | 27 | 2,04 | 4,69 |
| K0338.0190384 | A | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 3 | M6x0,75 | 14 | 0,8 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,46 | 1,02 |
| K0338.0100484 | A | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 4 | M8x1 | 18 | 1 | 38,5 | 15 | 6 | 13 | 4 | 10 | 0,61 | 1,22 |
| K0338.0110584 | A | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 5 | M10x1 | 21 | 1,3 | 43,5 | 17 | 7 | 15 | 5 | 13 | 0,51 | 1,22 |
| K0338.0120684 | A | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 6 | M12x1,5 | 25 | 1,8 | 51,7 | 20 | 8 | 17 | 6 | 14 | 0,61 | 1,43 |
| K0338.0130884 | A | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 8 | M16x1,5 | 33 | 2,3 | 68 | 26 | 10 | 23 | 8 | 19 | 1,53 | 3,57 |
| K0338.0141084 | A | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 10 | M20x1,5 | 33 | 2,8 | 74 | 28 | 12 | 25 | 10 | 22 | 1,53 | 3,47 |
| K0338.0141284 | A | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 12 | M20x1,5 | 33 | 2,8 | 78 | 28 | 14 | 25 | 12 | 22 | 1,53 | 3,98 |
| K0338.0151684 | A | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 16 | M24x2 | 40 | 3,2 | 96 | 32 | 18 | 28 | 16 | 27 | 2,04 | 4,69 |
| K0338.1190384 | A | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 3 | M6x0,75 | 14 | 0,8 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,46 | 1,02 |
| K0338.1100484 | A | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 4 | M8x1 | 18 | 1 | 38,5 | 15 | 6 | 13 | 4 | 10 | 0,61 | 1,22 |
| K0338.1110584 | A | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 5 | M10x1 | 21 | 1,3 | 43,5 | 17 | 7 | 15 | 5 | 13 | 0,51 | 1,22 |
| K0338.1120684 | A | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 6 | M12x1,5 | 25 | 1,8 | 51,7 | 20 | 8 | 17 | 6 | 14 | 0,61 | 1,43 |
| K0338.1130884 | A | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 8 | M16x1,5 | 33 | 2,3 | 68 | 26 | 10 | 23 | 8 | 19 | 1,53 | 3,57 |
| K0338.1141084 | A | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 10 | M20x1,5 | 33 | 2,8 | 74 | 28 | 12 | 25 | 10 | 22 | 1,53 | 3,47 |
| K0338.1141284 | A | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 12 | M20x1,5 | 33 | 2,8 | 78 | 28 | 14 | 25 | 12 | 22 | 1,53 | 3,98 |
| K0338.1151684 | A | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 16 | M24x2 | 40 | 3,2 | 96 | 32 | 18 | 28 | 16 | 27 | 2,04 | 4,69 |
| Номер заказа | Форма | Исполнение | Мат. основы | Цвет комп. | D | D1 | D2 | Fx30° | L | L1 | L2 | L3 | S | SW1 | SW2 | Начальная упругость примерная, кг | Конечная упругость примерная, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0338.290384 | B | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 3 | M6x0,75 | 14 | 0,8 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,46 | 1,02 |
| K0338.200484 | B | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 4 | M8x1 | 18 | 1 | 38,5 | 15 | 6 | 13 | 4 | 10 | 13 | 0,61 | 1,22 |
| K0338.210584 | B | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 5 | M10x1 | 21 | 1,3 | 43,5 | 17 | 7 | 15 | 5 | 13 | 17 | 0,51 | 1,22 |
| K0338.220684 | B | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 6 | M12x1,5 | 25 | 1,8 | 51,7 | 20 | 8 | 17 | 6 | 14 | 19 | 0,61 | 1,43 |
| K0338.230884 | B | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 8 | M16x1,5 | 33 | 2,3 | 68 | 26 | 10 | 23 | 8 | 19 | 24 | 1,53 | 3,57 |
| K0338.241084 | B | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 10 | M20x1,5 | 33 | 2,8 | 74 | 28 | 12 | 25 | 10 | 22 | 30 | 1,53 | 3,47 |
| K0338.241284 | B | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 12 | M20x1,5 | 33 | 2,8 | 78 | 28 | 14 | 25 | 12 | 22 | 30 | 1,53 | 3,98 |
| K0338.251684 | B | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 16 | M24x2 | 40 | 3,2 | 96 | 32 | 18 | 28 | 16 | 27 | 36 | 2,04 | 4,69 |
| K0338.0290384 | B | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 3 | M6x0,75 | 14 | 0,8 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,46 | 1,02 |
| K0338.0200484 | B | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 4 | M8x1 | 18 | 1 | 38,5 | 15 | 6 | 13 | 4 | 10 | 13 | 0,61 | 1,22 |
| K0338.0210584 | B | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 5 | M10x1 | 21 | 1,3 | 43,5 | 17 | 7 | 15 | 5 | 13 | 17 | 0,51 | 1,22 |
| K0338.0220684 | B | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 6 | M12x1,5 | 25 | 1,8 | 51,7 | 20 | 8 | 17 | 6 | 14 | 19 | 0,61 | 1,43 |
| K0338.0230884 | B | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 8 | M16x1,5 | 33 | 2,3 | 68 | 26 | 10 | 23 | 8 | 19 | 24 | 1,53 | 3,57 |
| K0338.0241084 | B | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 10 | M20x1,5 | 33 | 2,8 | 74 | 28 | 12 | 25 | 10 | 22 | 30 | 1,53 | 3,47 |
| K0338.0241284 | B | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 12 | M20x1,5 | 33 | 2,8 | 78 | 28 | 14 | 25 | 12 | 22 | 30 | 1,53 | 3,98 |
| K0338.0251684 | B | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 16 | M24x2 | 40 | 3,2 | 96 | 32 | 18 | 28 | 16 | 27 | 36 | 2,04 | 4,69 |
| K0338.1290384 | B | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 3 | M6x0,75 | 14 | 0,8 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,46 | 1,02 |
| K0338.1200484 | B | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 4 | M8x1 | 18 | 1 | 38,5 | 15 | 6 | 13 | 4 | 10 | 13 | 0,61 | 1,22 |
| K0338.1210584 | B | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 5 | M10x1 | 21 | 1,3 | 43,5 | 17 | 7 | 15 | 5 | 13 | 17 | 0,51 | 1,22 |
| K0338.1220684 | B | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 6 | M12x1,5 | 25 | 1,8 | 51,7 | 20 | 8 | 17 | 6 | 14 | 19 | 0,61 | 1,43 |
| K0338.1230884 | B | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 8 | M16x1,5 | 33 | 2,3 | 68 | 26 | 10 | 23 | 8 | 19 | 24 | 1,53 | 3,57 |
| K0338.1241084 | B | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 10 | M20x1,5 | 33 | 2,8 | 74 | 28 | 12 | 25 | 10 | 22 | 30 | 1,53 | 3,47 |
| K0338.1241284 | B | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 12 | M20x1,5 | 33 | 2,8 | 78 | 28 | 14 | 25 | 12 | 22 | 30 | 1,53 | 3,98 |
| K0338.1251684 | B | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 16 | M24x2 | 40 | 3,2 | 96 | 32 | 18 | 28 | 16 | 27 | 36 | 2,04 | 4,69 |
| Номер заказа | Форма | Исполнение | Мат. основы | Цвет комп. | D | D1 | D2 | Fx30° | L | L1 | L2 | L3 | S | SW1 | Начальная упругость примерная, кг | Конечная упругость примерная, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0338.390384 | C | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 3 | M6x0,75 | 14 | 0,8 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,46 | 1,02 |
| K0338.300484 | C | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 4 | M8x1 | 18 | 1 | 38,5 | 15 | 6 | 13 | 4 | 10 | 0,61 | 1,22 |
| K0338.310584 | C | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 5 | M10x1 | 21 | 1,3 | 43,5 | 17 | 7 | 15 | 5 | 13 | 0,51 | 1,22 |
| K0338.320684 | C | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 6 | M12x1,5 | 25 | 1,8 | 51,7 | 20 | 8 | 17 | 6 | 14 | 0,61 | 1,43 |
| K0338.330884 | C | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 8 | M16x1,5 | 33 | 2,3 | 68 | 26 | 10 | 23 | 8 | 19 | 1,53 | 3,57 |
| K0338.341084 | C | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 10 | M20x1,5 | 33 | 2,8 | 74 | 28 | 12 | 25 | 10 | 22 | 1,53 | 3,47 |
| K0338.341284 | C | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 12 | M20x1,5 | 33 | 2,8 | 78 | 28 | 14 | 25 | 12 | 22 | 1,53 | 3,98 |
| K0338.351684 | C | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 16 | M24x2 | 40 | 3,2 | 96 | 32 | 18 | 28 | 16 | 27 | 2,04 | 4,69 |
| K0338.0390384 | C | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 3 | M6x0,75 | 14 | 0,8 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,46 | 1,02 |
| K0338.0300484 | C | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 4 | M8x1 | 18 | 1 | 38,5 | 15 | 6 | 13 | 4 | 10 | 0,61 | 1,22 |
| K0338.0310584 | C | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 5 | M10x1 | 21 | 1,3 | 43,5 | 17 | 7 | 15 | 5 | 13 | 0,51 | 1,22 |
| K0338.0320684 | C | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 6 | M12x1,5 | 25 | 1,8 | 51,7 | 20 | 8 | 17 | 6 | 14 | 0,61 | 1,43 |
| K0338.0330884 | C | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 8 | M16x1,5 | 33 | 2,3 | 68 | 26 | 10 | 23 | 8 | 19 | 1,53 | 3,57 |
| K0338.0341084 | C | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 10 | M20x1,5 | 33 | 2,8 | 74 | 28 | 12 | 25 | 10 | 22 | 1,53 | 3,47 |
| K0338.0341284 | C | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 12 | M20x1,5 | 33 | 2,8 | 78 | 28 | 14 | 25 | 12 | 22 | 1,53 | 3,98 |
| K0338.0351684 | C | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 16 | M24x2 | 40 | 3,2 | 96 | 32 | 18 | 28 | 16 | 27 | 2,04 | 4,69 |
| K0338.1390384 | C | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 3 | M6x0,75 | 14 | 0,8 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,46 | 1,02 |
| K0338.1300484 | C | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 4 | M8x1 | 18 | 1 | 38,5 | 15 | 6 | 13 | 4 | 10 | 0,61 | 1,22 |
| K0338.1310584 | C | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 5 | M10x1 | 21 | 1,3 | 43,5 | 17 | 7 | 15 | 5 | 13 | 0,51 | 1,22 |
| K0338.1320684 | C | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 6 | M12x1,5 | 25 | 1,8 | 51,7 | 20 | 8 | 17 | 6 | 14 | 0,61 | 1,43 |
| K0338.1330884 | C | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 8 | M16x1,5 | 33 | 2,3 | 68 | 26 | 10 | 23 | 8 | 19 | 1,53 | 3,57 |
| K0338.1341084 | C | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 10 | M20x1,5 | 33 | 2,8 | 74 | 28 | 12 | 25 | 10 | 22 | 1,53 | 3,47 |
| K0338.1341284 | C | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 12 | M20x1,5 | 33 | 2,8 | 78 | 28 | 14 | 25 | 12 | 22 | 1,53 | 3,98 |
| K0338.1351684 | C | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 16 | M24x2 | 40 | 3,2 | 96 | 32 | 18 | 28 | 16 | 27 | 2,04 | 4,69 |
| Номер заказа | Форма | Исполнение | Мат. основы | Цвет комп. | D | D1 | D2 | Fx30° | L | L1 | L2 | L3 | S | SW1 | SW2 | Начальная упругость примерная, кг | Конечная упругость примерная, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0338.490384 | D | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 3 | M6x0,75 | 14 | 0,8 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,46 | 1,02 |
| K0338.400484 | D | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 4 | M8x1 | 18 | 1 | 38,5 | 15 | 6 | 13 | 4 | 10 | 13 | 0,61 | 1,22 |
| K0338.410584 | D | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 5 | M10x1 | 21 | 1,3 | 43,5 | 17 | 7 | 15 | 5 | 13 | 17 | 0,51 | 1,22 |
| K0338.420684 | D | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 6 | M12x1,5 | 25 | 1,8 | 51,7 | 20 | 8 | 17 | 6 | 14 | 19 | 0,61 | 1,43 |
| K0338.430884 | D | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 8 | M16x1,5 | 33 | 2,3 | 68 | 26 | 10 | 23 | 8 | 19 | 24 | 1,53 | 3,57 |
| K0338.441084 | D | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 10 | M20x1,5 | 33 | 2,8 | 74 | 28 | 12 | 25 | 10 | 22 | 30 | 1,53 | 3,47 |
| K0338.441284 | D | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 12 | M20x1,5 | 33 | 2,8 | 78 | 28 | 14 | 25 | 12 | 22 | 30 | 1,53 | 3,98 |
| K0338.451684 | D | С закаленным стопорным штифтом | Сталь | Ярко-красный RAL 3020 | 16 | M24x2 | 40 | 3,2 | 96 | 32 | 18 | 28 | 16 | 27 | 36 | 2,04 | 4,69 |
| K0338.0490384 | D | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 3 | M6x0,75 | 14 | 0,8 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,46 | 1,02 |
| K0338.0400484 | D | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 4 | M8x1 | 18 | 1 | 38,5 | 15 | 6 | 13 | 4 | 10 | 13 | 0,61 | 1,22 |
| K0338.0410584 | D | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 5 | M10x1 | 21 | 1,3 | 43,5 | 17 | 7 | 15 | 5 | 13 | 17 | 0,51 | 1,22 |
| K0338.0420684 | D | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 6 | M12x1,5 | 25 | 1,8 | 51,7 | 20 | 8 | 17 | 6 | 14 | 19 | 0,61 | 1,43 |
| K0338.0430884 | D | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 8 | M16x1,5 | 33 | 2,3 | 68 | 26 | 10 | 23 | 8 | 19 | 24 | 1,53 | 3,57 |
| K0338.0441084 | D | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 10 | M20x1,5 | 33 | 2,8 | 74 | 28 | 12 | 25 | 10 | 22 | 30 | 1,53 | 3,47 |
| K0338.0441284 | D | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 12 | M20x1,5 | 33 | 2,8 | 78 | 28 | 14 | 25 | 12 | 22 | 30 | 1,53 | 3,98 |
| K0338.0451684 | D | С закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 16 | M24x2 | 40 | 3,2 | 96 | 32 | 18 | 28 | 16 | 27 | 36 | 2,04 | 4,69 |
| K0338.1490384 | D | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 3 | M6x0,75 | 14 | 0,8 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,46 | 1,02 |
| K0338.1400484 | D | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 4 | M8x1 | 18 | 1 | 38,5 | 15 | 6 | 13 | 4 | 10 | 13 | 0,61 | 1,22 |
| K0338.1410584 | D | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 5 | M10x1 | 21 | 1,3 | 43,5 | 17 | 7 | 15 | 5 | 13 | 17 | 0,51 | 1,22 |
| K0338.1420684 | D | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 6 | M12x1,5 | 25 | 1,8 | 51,7 | 20 | 8 | 17 | 6 | 14 | 19 | 0,61 | 1,43 |
| K0338.1430884 | D | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 8 | M16x1,5 | 33 | 2,3 | 68 | 26 | 10 | 23 | 8 | 19 | 24 | 1,53 | 3,57 |
| K0338.1441084 | D | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 10 | M20x1,5 | 33 | 2,8 | 74 | 28 | 12 | 25 | 10 | 22 | 30 | 1,53 | 3,47 |
| K0338.1441284 | D | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 12 | M20x1,5 | 33 | 2,8 | 78 | 28 | 14 | 25 | 12 | 22 | 30 | 1,53 | 3,98 |
| K0338.1451684 | D | С не закаленным стопорным штифтом | Нержавеющая сталь | Ярко-красный RAL 3020 | 16 | M24x2 | 40 | 3,2 | 96 | 32 | 18 | 28 | 16 | 27 | 36 | 2,04 | 4,69 |
