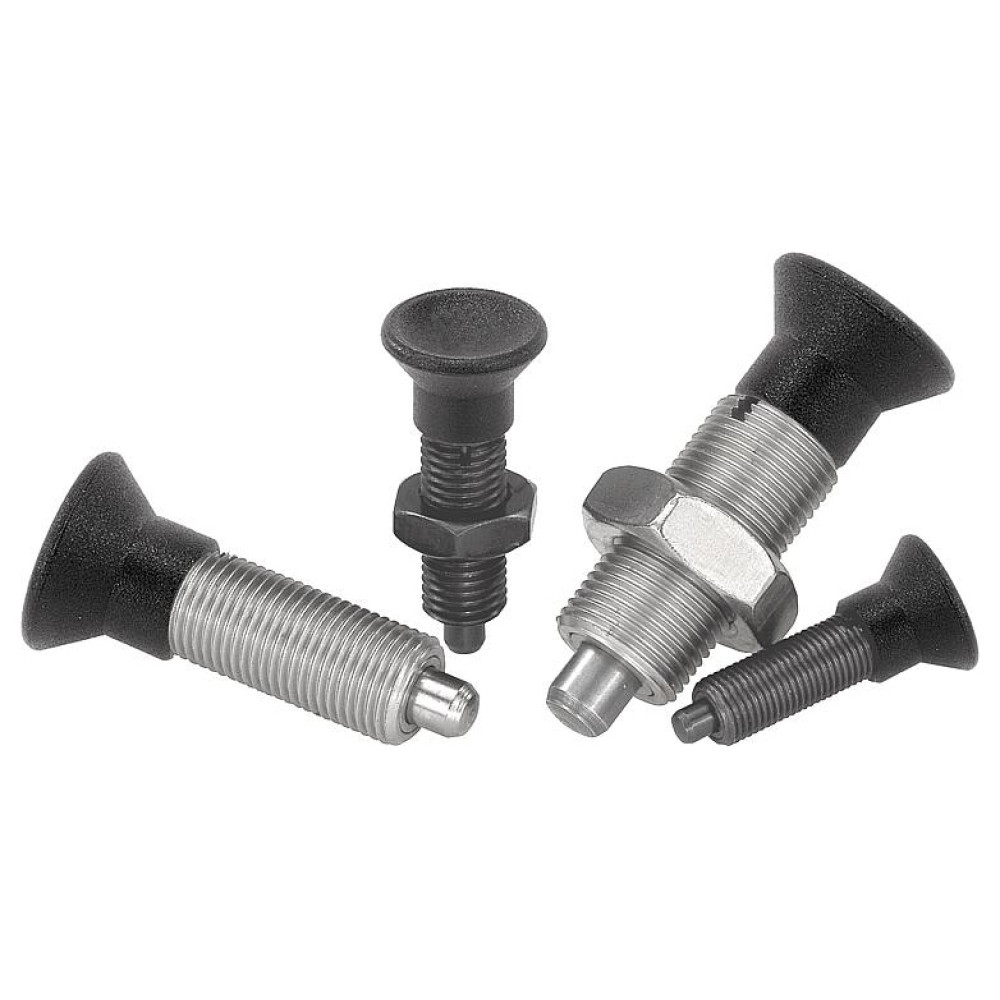

K0343 Штифты стопорные резьбовые

0 отзывов

Производитель: Kipp

Модель: K0343

Наличие: Под заказ 3-6 дней

Количество

В сравнение

Описание
Отзывов (0)

Описание товара

Материалы:

Ручка из термопласта.
Основа (на выбор): сталь или нержавеющая сталь.

Основа из стали, стопорный штифт, закаленный:

Резьбовая втулка из стали.
Стопорный штифт из стали класса прочности 5.8.

Основа из нержавеющей стали, стопорный штифт закаленный:

Резьбовая втулка из нержавеющей стали 1.4305.
Стопорный штифт из нержавеющей стали 1.4304.

Основа из нержавеющей стали, стопорный штифт не закаленный:

Резьбовая втулка и стопорный штифт из нержавеющей стали 1.4305.

Исполнение:

Штифты без шестигранной основы.
Термопласт черно-серого цвета.
Стопорный штифт шлифованный (на выбор): закаленный и вороненный (только для стали) или закаленный без покрытия (только для нержавеющей стали 1.4304) или не закаленный без покрытия (только для нержавеющей стали 1.4305).

Указания по применению:

Стопорные штифты хорошо подходят для ситуаций, где должно быть предотвращено изменение положения поперечными силами.
Переход в другое положение фиксации возможен только после вывода болта из зацепления.
Установочный диск K0344.9 вводится между ручкой и штифтом так, чтобы захватные штифты вошли в паз.

Указания по заказу:

Установочный диск K0344.9 не входит в комплект поставки и заказывается отдельно.

Номер заказа	Форма	Исполнение	Мат. основы	D	D1	D2	Fx30°	L	L1	L2	S	SW	Начальная упругость примерная, кг	Конечная упругость примерная, кг	Подходящая установочная шайба
K0343.2903	H	С закаленным стопорным штифтом	Сталь	3	M6x0,75	14	0,8	31,5	17	11	3,5	10	0,46	1,02	K0344.99
K0343.2004	H	С закаленным стопорным штифтом	Сталь	4	M8x1	18	1,3	38,5	21	13,5	4	13	0,61	1,22	K0344.90
K0343.2105	H	С закаленным стопорным штифтом	Сталь	5	M10x1	21	1,3	43,5	24	14,5	5	17	0,51	1,22	K0344.91
K0343.2206	H	С закаленным стопорным штифтом	Сталь	6	M12x1,5	25	1,8	51,7	28	17,7	6	19	0,61	1,43	K0344.92
K0343.2308	H	С закаленным стопорным штифтом	Сталь	8	M16x1,5	33	2,3	68	36	24	8	24	1,53	3,57	K0344.93
K0343.2410	H	С закаленным стопорным штифтом	Сталь	10	M20x1,5	33	2,8	74	40	24	10	30	1,53	3,47	K0344.94
K0343.2412	H	С закаленным стопорным штифтом	Сталь	12	M20x1,5	33	2,8	78	42	24	12	30	1,53	3,98	K0344.94
K0343.2516	H	С закаленным стопорным штифтом	Сталь	16	M24x2	40	3,2	96	50	30	16	36	2,04	4,69	K0344.95
K0343.02903	H	С закаленным стопорным штифтом	Нержавеющая сталь	3	M6x0,75	14	0,8	31,5	17	11	3,5	10	0,46	1,02	K0344.99
K0343.02004	H	С закаленным стопорным штифтом	Нержавеющая сталь	4	M8x1	18	1,3	38,5	21	13,5	4	13	0,61	1,22	K0344.90
K0343.02105	H	С закаленным стопорным штифтом	Нержавеющая сталь	5	M10x1	21	1,3	43,5	24	14,5	5	17	0,51	1,22	K0344.91
K0343.02206	H	С закаленным стопорным штифтом	Нержавеющая сталь	6	M12x1,5	25	1,8	51,7	28	17,7	6	19	0,61	1,43	K0344.92
K0343.02308	H	С закаленным стопорным штифтом	Нержавеющая сталь	8	M16x1,5	33	2,3	68	36	24	8	24	1,53	3,57	K0344.93
K0343.02410	H	С закаленным стопорным штифтом	Нержавеющая сталь	10	M20x1,5	33	2,8	74	40	24	10	30	1,53	3,47	K0344.94
K0343.02412	H	С закаленным стопорным штифтом	Нержавеющая сталь	12	M20x1,5	33	2,8	78	42	24	12	30	1,53	3,98	K0344.94
K0343.02516	H	С закаленным стопорным штифтом	Нержавеющая сталь	16	M24x2	40	3,2	96	50	30	16	36	2,04	4,69	K0344.95
K0343.12903	H	С не закаленным стопорным штифтом	Нержавеющая сталь	3	M6x0,75	14	0,8	31,5	17	11	3,5	10	0,46	1,02	K0344.99
K0343.12004	H	С не закаленным стопорным штифтом	Нержавеющая сталь	4	M8x1	18	1,3	38,5	21	13,5	4	13	0,61	1,22	K0344.90
K0343.12105	H	С не закаленным стопорным штифтом	Нержавеющая сталь	5	M10x1	21	1,3	43,5	24	14,5	5	17	0,51	1,22	K0344.91
K0343.12206	H	С не закаленным стопорным штифтом	Нержавеющая сталь	6	M12x1,5	25	1,8	51,7	28	17,7	6	19	0,61	1,43	K0344.92
K0343.12308	H	С не закаленным стопорным штифтом	Нержавеющая сталь	8	M16x1,5	33	2,3	68	36	24	8	24	1,53	3,57	K0344.93
K0343.12410	H	С не закаленным стопорным штифтом	Нержавеющая сталь	10	M20x1,5	33	2,8	74	40	24	10	30	1,53	3,47	K0344.94
K0343.12412	H	С не закаленным стопорным штифтом	Нержавеющая сталь	12	M20x1,5	33	2,8	78	42	24	12	30	1,53	3,98	K0344.94
K0343.12516	H	С не закаленным стопорным штифтом	Нержавеющая сталь	16	M24x2	40	3,2	96	50	30	16	36	2,04	4,69	K0344.95

Номер заказа	Форма	Исполнение	Мат. основы	D	D1	D2	Fx30°	L	L1	L2	S	Начальная упругость примерная, кг	Конечная упругость примерная, кг	Подходящая установочная шайба
K0343.1903	G	С закаленным стопорным штифтом	Сталь	3	M6x0,75	14	0,8	31,5	17	11	3,5	0,46	1,02	K0344.99
K0343.1004	G	С закаленным стопорным штифтом	Сталь	4	M8x1	18	1,3	38,5	21	13,5	4	0,61	1,22	K0344.90
K0343.1105	G	С закаленным стопорным штифтом	Сталь	5	M10x1	21	1,3	43,5	24	14,5	5	0,51	1,22	K0344.91
K0343.1206	G	С закаленным стопорным штифтом	Сталь	6	M12x1,5	25	1,8	51,7	28	17,7	6	0,61	1,43	K0344.92
K0343.1308	G	С закаленным стопорным штифтом	Сталь	8	M16x1,5	33	2,3	68	36	24	8	1,53	3,57	K0344.93
K0343.1410	G	С закаленным стопорным штифтом	Сталь	10	M20x1,5	33	2,8	74	40	24	10	1,53	3,47	K0344.94
K0343.1412	G	С закаленным стопорным штифтом	Сталь	12	M20x1,5	33	2,8	78	42	24	12	1,53	3,98	K0344.94
K0343.1516	G	С закаленным стопорным штифтом	Сталь	16	M24x2	40	3,2	96	50	30	16	2,04	4,69	K0344.95
K0343.01903	G	С закаленным стопорным штифтом	Нержавеющая сталь	3	M6x0,75	14	0,8	31,5	17	11	3,5	0,46	1,02	K0344.99
K0343.01004	G	С закаленным стопорным штифтом	Нержавеющая сталь	4	M8x1	18	1,3	38,5	21	13,5	4	0,61	1,22	K0344.90
K0343.01105	G	С закаленным стопорным штифтом	Нержавеющая сталь	5	M10x1	21	1,3	43,5	24	14,5	5	0,51	1,22	K0344.91
K0343.01206	G	С закаленным стопорным штифтом	Нержавеющая сталь	6	M12x1,5	25	1,8	51,7	28	17,7	6	0,61	1,43	K0344.92
K0343.01308	G	С закаленным стопорным штифтом	Нержавеющая сталь	8	M16x1,5	33	2,3	68	36	24	8	1,53	3,57	K0344.93
K0343.01410	G	С закаленным стопорным штифтом	Нержавеющая сталь	10	M20x1,5	33	2,8	74	40	24	10	1,53	3,47	K0344.94
K0343.01412	G	С закаленным стопорным штифтом	Нержавеющая сталь	12	M20x1,5	33	2,8	78	42	24	12	1,53	3,98	K0344.94
K0343.01516	G	С закаленным стопорным штифтом	Нержавеющая сталь	16	M24x2	40	3,2	96	50	30	16	2,04	4,69	K0344.95
K0343.11903	G	С не закаленным стопорным штифтом	Нержавеющая сталь	3	M6x0,75	14	0,8	31,5	17	11	3,5	0,46	1,02	K0344.99
K0343.11004	G	С не закаленным стопорным штифтом	Нержавеющая сталь	4	M8x1	18	1,3	38,5	21	13,5	4	0,61	1,22	K0344.90
K0343.11105	G	С не закаленным стопорным штифтом	Нержавеющая сталь	5	M10x1	21	1,3	43,5	24	14,5	5	0,51	1,22	K0344.91
K0343.11206	G	С не закаленным стопорным штифтом	Нержавеющая сталь	6	M12x1,5	25	1,8	51,7	28	17,7	6	0,61	1,43	K0344.92
K0343.11308	G	С не закаленным стопорным штифтом	Нержавеющая сталь	8	M16x1,5	33	2,3	68	36	24	8	1,53	3,57	K0344.93
K0343.11410	G	С не закаленным стопорным штифтом	Нержавеющая сталь	10	M20x1,5	33	2,8	74	40	24	10	1,53	3,47	K0344.94
K0343.11412	G	С не закаленным стопорным штифтом	Нержавеющая сталь	12	M20x1,5	33	2,8	78	42	24	12	1,53	3,98	K0344.94
K0343.11516	G	С не закаленным стопорным штифтом	Нержавеющая сталь	16	M24x2	40	3,2	96	50	30	16	2,04	4,69	K0344.95
