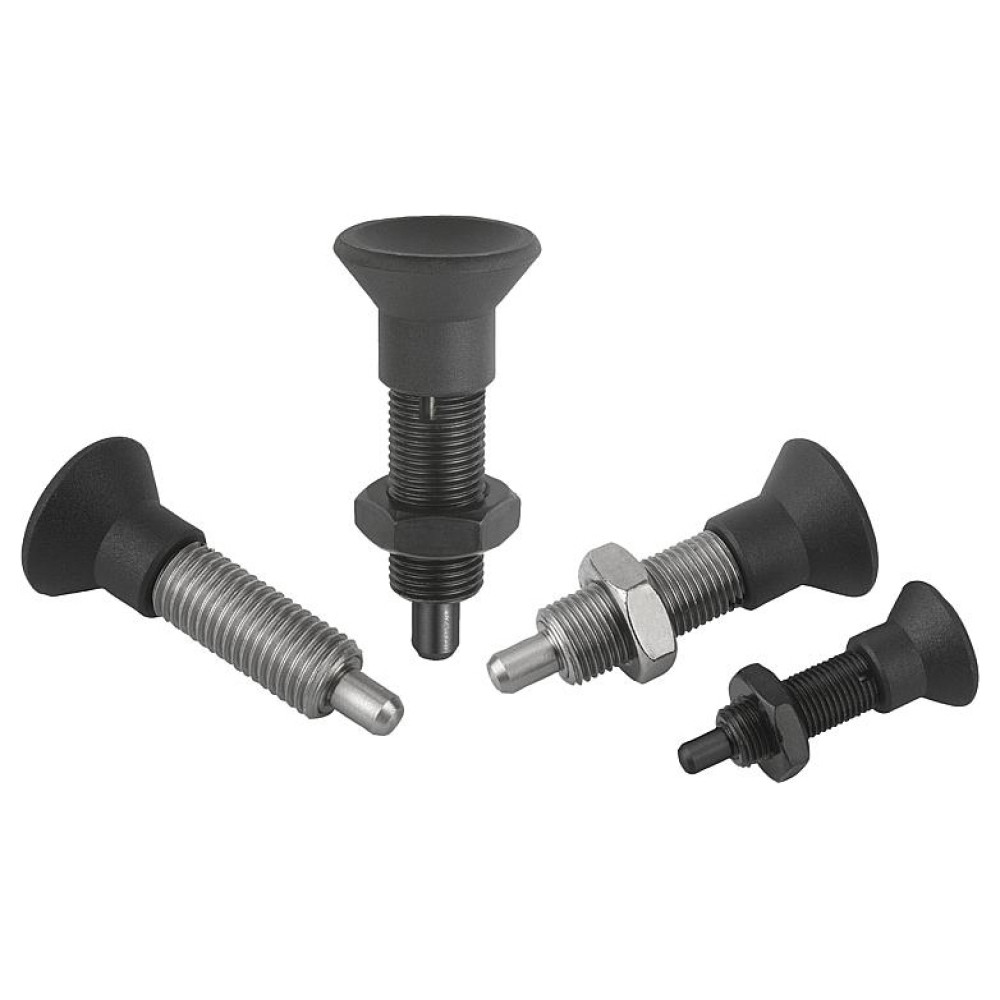

K0633 Штифты стопорные резьбовые удлиненные

0 отзывов

Производитель: Kipp

Модель: K0633

Наличие: Под заказ 3-6 дней

Количество

В сравнение

Описание
Отзывов (0)

Описание товара

Материалы:

Ручка из термопласта.
Основа (на выбор): сталь или нержавеющая сталь.

Основа из стали, стопорный штифт закаленный:

Резьбовая втулка из стали.
Стопорный штифт из стали класса прочности 5.8.

Основа из нержавеющей стали, стопорный штифт закаленный:

Резьбовая втулка из нержавеющей стали 1.4305.
Стопорный штифт из нержавеющей стали 1.4304.

Основа из нержавеющей стали, стопорный штифт не закаленный:

Резьбовая втулка и стопорный штифт из нержавеющей стали 1.4305.

Исполнение:

Штифты без шестигранной основы.
Термопласт черно-серого цвета.
Стопорный штифт шлифованный (на выбор): вороненный (только для стали) или без покрытия (только для нержавеющей стали).

Указания по применению:

Стопорные штифты хорошо подходят для ситуаций, где должно быть предотвращено изменение положения поперечными силами.
Переход в другое положение фиксации возможен только после вывода болта из зацепления.
Установочный диск K0344.9 вводится между ручкой и фиксатором так, чтобы захватные штифты вошли в паз.

Указания по заказу:

Установочный диск K0344.9 не входит в комплект поставки и заказывается отдельно.

Номер заказа	Форма	Исполнение	Мат. основы	D	D1	D2	Fx30°	L	L1	L2	S	SW	Начальная упругость примерная, кг	Конечная упругость примерная, кг	Подходящая установочная шайба
K0633.22903	H	С закаленным стопорным штифтом	Сталь	3	M6x0,75	14	0,8	33	17	11	5	10	0,46	1,22	K0344.99
K0633.22004	H	С закаленным стопорным штифтом	Сталь	4	M8x1	18	1	40,5	21	13,5	6	13	0,61	1,53	K0344.90
K0633.22105	H	С закаленным стопорным штифтом	Сталь	5	M10x1	21	1,3	46,5	24	14,5	8	17	0,51	1,63	K0344.91
K0633.22206	H	С закаленным стопорным штифтом	Сталь	6	M12x1,5	25	1,8	54,7	28	17,7	9	19	0,61	1,84	K0344.92
K0633.22308	H	С закаленным стопорным штифтом	Сталь	8	M16x1,5	33	2,3	72	36	24	12	24	1,53	4,59	K0344.93
K0633.22410	H	С закаленным стопорным штифтом	Сталь	10	M20x1,5	33	2,8	79	40	24	15	30	1,53	4,38	K0344.94
K0633.22412	H	С закаленным стопорным штифтом	Сталь	12	M20x1,5	33	2,8	84	42	24	18	30	1,53	5,2	K0344.94
K0633.22516	H	С закаленным стопорным штифтом	Сталь	16	M24x2	40	3,2	104	50	30	24	36	2,04	6,12	K0344.95
K0633.202903	H	С закаленным стопорным штифтом	Нержавеющая сталь	3	M6x0,75	14	0,8	33	17	11	5	10	0,46	1,22	K0344.99
K0633.202004	H	С закаленным стопорным штифтом	Нержавеющая сталь	4	M8x1	18	1	40,5	21	13,5	6	13	0,61	1,53	K0344.90
K0633.202105	H	С закаленным стопорным штифтом	Нержавеющая сталь	5	M10x1	21	1,3	46,5	24	14,5	8	17	0,51	1,63	K0344.91
K0633.202206	H	С закаленным стопорным штифтом	Нержавеющая сталь	6	M12x1,5	25	1,8	54,7	28	17,7	9	19	0,61	1,84	K0344.92
K0633.202308	H	С закаленным стопорным штифтом	Нержавеющая сталь	8	M16x1,5	33	2,3	72	36	24	12	24	1,53	4,59	K0344.93
K0633.202410	H	С закаленным стопорным штифтом	Нержавеющая сталь	10	M20x1,5	33	2,8	79	40	24	15	30	1,53	4,38	K0344.94
K0633.202412	H	С закаленным стопорным штифтом	Нержавеющая сталь	12	M20x1,5	33	2,8	84	42	24	18	30	1,53	5,2	K0344.94
K0633.202516	H	С закаленным стопорным штифтом	Нержавеющая сталь	16	M24x2	40	3,2	104	50	30	24	36	2,04	6,12	K0344.95
K0633.212903	H	С не закаленным стопорным штифтом	Нержавеющая сталь	3	M6x0,75	14	0,8	33	17	11	5	10	0,46	1,22	K0344.99
K0633.212004	H	С не закаленным стопорным штифтом	Нержавеющая сталь	4	M8x1	18	1	40,5	21	13,5	6	13	0,61	1,53	K0344.90
K0633.212105	H	С не закаленным стопорным штифтом	Нержавеющая сталь	5	M10x1	21	1,3	46,5	24	14,5	8	17	0,51	1,63	K0344.91
K0633.212206	H	С не закаленным стопорным штифтом	Нержавеющая сталь	6	M12x1,5	25	1,8	54,7	28	17,7	9	19	0,61	1,84	K0344.92
K0633.212308	H	С не закаленным стопорным штифтом	Нержавеющая сталь	8	M16x1,5	33	2,3	72	36	24	12	24	1,53	4,59	K0344.93
K0633.212410	H	С не закаленным стопорным штифтом	Нержавеющая сталь	10	M20x1,5	33	2,8	79	40	24	15	30	1,53	4,38	K0344.94
K0633.212412	H	С не закаленным стопорным штифтом	Нержавеющая сталь	12	M20x1,5	33	2,8	84	42	24	18	30	1,53	5,2	K0344.94
K0633.212516	H	С не закаленным стопорным штифтом	Нержавеющая сталь	16	M24x2	40	3,2	104	50	30	24	36	2,04	6,12	K0344.95

Номер заказа	Форма	Исполнение	Мат. основы	D	D1	D2	Fx30°	L	L1	L2	S	Начальная упругость примерная, кг	Конечная упругость примерная, кг	Подходящая установочная шайба
K0633.21903	G	С закаленным стопорным штифтом	Сталь	3	M6x0,75	14	0,8	33	17	11	5	0,46	1,22	K0344.99
K0633.21004	G	С закаленным стопорным штифтом	Сталь	4	M8x1	18	1	40,5	21	13,5	6	0,61	1,53	K0344.90
K0633.21105	G	С закаленным стопорным штифтом	Сталь	5	M10x1	21	1,3	46,5	24	14,5	8	0,51	1,63	K0344.91
K0633.21206	G	С закаленным стопорным штифтом	Сталь	6	M12x1,5	25	1,8	54,7	28	17,7	9	0,61	1,84	K0344.92
K0633.21308	G	С закаленным стопорным штифтом	Сталь	8	M16x1,5	33	2,3	72	36	24	12	1,53	4,59	K0344.93
K0633.21410	G	С закаленным стопорным штифтом	Сталь	10	M20x1,5	33	2,8	79	40	24	15	1,53	4,38	K0344.94
K0633.21412	G	С закаленным стопорным штифтом	Сталь	12	M20x1,5	33	2,8	84	42	24	18	1,53	5,2	K0344.94
K0633.21516	G	С закаленным стопорным штифтом	Сталь	16	M24x2	40	3,2	104	50	30	24	2,04	6,12	K0344.95
K0633.201903	G	С закаленным стопорным штифтом	Нержавеющая сталь	3	M6x0,75	14	0,8	33	17	11	5	0,46	1,22	K0344.99
K0633.201004	G	С закаленным стопорным штифтом	Нержавеющая сталь	4	M8x1	18	1	40,5	21	13,5	6	0,61	1,53	K0344.90
K0633.201105	G	С закаленным стопорным штифтом	Нержавеющая сталь	5	M10x1	21	1,3	46,5	24	14,5	8	0,51	1,63	K0344.91
K0633.201206	G	С закаленным стопорным штифтом	Нержавеющая сталь	6	M12x1,5	25	1,8	54,7	28	17,7	9	0,61	1,84	K0344.92
K0633.201308	G	С закаленным стопорным штифтом	Нержавеющая сталь	8	M16x1,5	33	2,3	72	36	24	12	1,53	4,59	K0344.93
K0633.201410	G	С закаленным стопорным штифтом	Нержавеющая сталь	10	M20x1,5	33	2,8	79	40	24	15	1,53	4,38	K0344.94
K0633.201412	G	С закаленным стопорным штифтом	Нержавеющая сталь	12	M20x1,5	33	2,8	84	42	24	18	1,53	5,2	K0344.94
K0633.201516	G	С закаленным стопорным штифтом	Нержавеющая сталь	16	M24x2	40	3,2	104	50	30	24	2,04	6,12	K0344.95
K0633.211903	G	С не закаленным стопорным штифтом	Нержавеющая сталь	3	M6x0,75	14	0,8	33	17	11	5	0,46	1,22	K0344.99
K0633.211004	G	С не закаленным стопорным штифтом	Нержавеющая сталь	4	M8x1	18	1	40,5	21	13,5	6	0,61	1,53	K0344.90
K0633.211105	G	С не закаленным стопорным штифтом	Нержавеющая сталь	5	M10x1	21	1,3	46,5	24	14,5	8	0,51	1,63	K0344.91
K0633.211206	G	С не закаленным стопорным штифтом	Нержавеющая сталь	6	M12x1,5	25	1,8	54,7	28	17,7	9	0,61	1,84	K0344.92
K0633.211308	G	С не закаленным стопорным штифтом	Нержавеющая сталь	8	M16x1,5	33	2,3	72	36	24	12	1,53	4,59	K0344.93
K0633.211410	G	С не закаленным стопорным штифтом	Нержавеющая сталь	10	M20x1,5	33	2,8	79	40	24	15	1,53	4,38	K0344.94
K0633.211412	G	С не закаленным стопорным штифтом	Нержавеющая сталь	12	M20x1,5	33	2,8	84	42	24	18	1,53	5,2	K0344.94
K0633.211516	G	С не закаленным стопорным штифтом	Нержавеющая сталь	16	M24x2	40	3,2	104	50	30	24	2,04	6,12	K0344.95
