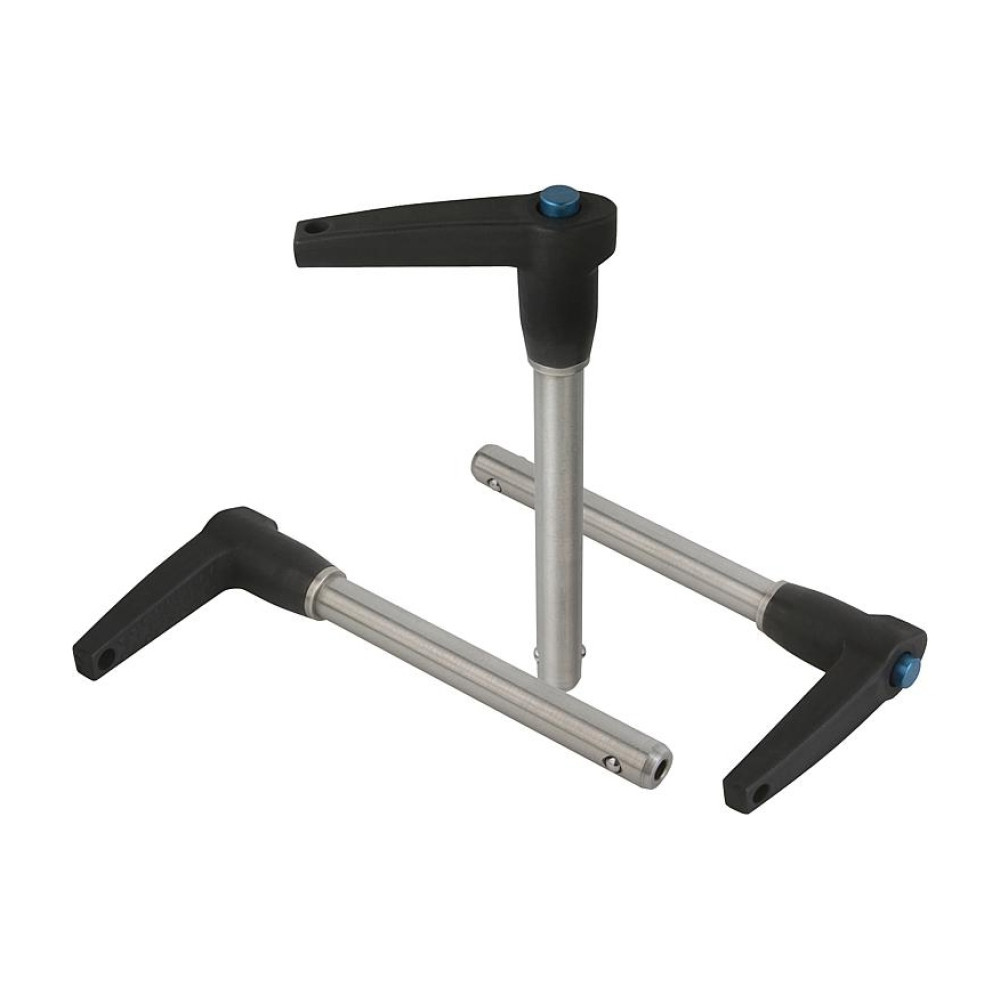

K0642 Пальцы стопорные с односторонней ручкой из алюминия

0 отзывов

Производитель: Kipp

Модель: K0642

Наличие: Под заказ 3-6 дней

Количество

В сравнение

Описание
Отзывов (0)

Описание товара

Материалы:

Стержень из нержавеющей стали 1.4542.
Ручка литая из алюминия EN-AC 46000.
Кнопка из алюминия EN-AW 2024 T4.
Шарики из нержавеющей стали 1.4125.
Пружина из нержавеющей стали.

Исполнение:

Шариковые стопорные пальцы.
Стержень закаленный min. 40 HRC и пассивированный.
Ручка анодированная черного цвета.
Нажимная кнопка анодированная.
Шарики закаленные 58 +4 HRC и пассивированные.
Пружина пассивированная.

Указания по применению:

Стопорные шариковые пальцы предназначены для быстрого и удобного фиксирования и компоновки деталей и монтажных элементов.
Оба фиксирующих шарика размыкаются нажатием кнопки, при этом возможно разъединение фиксированных частей.
При отпускании кнопки шарики блокируют фиксируемые части.
Стопорные пальцы из высоко-устойчивой, закаленной нержавеющей стали допускают экстремально высокие нагрузки с наивысшей защитой от износа.
Срезывающее усилие, двухрезное (F) = S · τ aB max.

Номер заказа	B	D1	D2	D3	D4	L	L1	L2	L3	L5	Подходящее посадочное отверстие H11	Усилие на срез двухрезный макс., кг
K0642.14405010	46,7	5	5,54	11,9	5,8	10	6	30,7	19,3	16	5	2488,11
K0642.14405015	46,7	5	5,54	11,9	5,8	15	6	30,7	19,3	21	5	2488,11
K0642.14405020	46,7	5	5,54	11,9	5,8	20	6	30,7	19,3	26	5	2488,11
K0642.14405025	46,7	5	5,54	11,9	5,8	25	6	30,7	19,3	31	5	2488,11
K0642.14405030	46,7	5	5,54	11,9	5,8	30	6	30,7	19,3	36	5	2488,11
K0642.14405035	46,7	5	5,54	11,9	5,8	35	6	30,7	19,3	41	5	2488,11
K0642.14405040	46,7	5	5,54	11,9	5,8	40	6	30,7	19,3	46	5	2488,11
K0642.14405050	46,7	5	5,54	11,9	5,8	50	6	30,7	19,3	56	5	2488,11
K0642.14405060	46,7	5	5,54	11,9	5,8	60	6	30,7	19,3	66	5	2488,11
K0642.14405070	46,7	5	5,54	11,9	5,8	70	6	30,7	19,3	76	5	2488,11
K0642.14406010	46,7	6	6,99	11,9	5,8	10	7	30,7	19,3	17	6	3634,27
K0642.14406015	46,7	6	6,99	11,9	5,8	15	7	30,7	19,3	22	6	3634,27
K0642.14406020	46,7	6	6,99	11,9	5,8	20	7	30,7	19,3	27	6	3634,27
K0642.14406025	46,7	6	6,99	11,9	5,8	25	7	30,7	19,3	32	6	3634,27
K0642.14406030	46,7	6	6,99	11,9	5,8	30	7	30,7	19,3	37	6	3634,27
K0642.14406035	46,7	6	6,99	11,9	5,8	35	7	30,7	19,3	42	6	3634,27
K0642.14406040	46,7	6	6,99	11,9	5,8	40	7	30,7	19,3	47	6	3634,27
K0642.14406050	46,7	6	6,99	11,9	5,8	50	7	30,7	19,3	57	6	3634,27
K0642.14406060	46,7	6	6,99	11,9	5,8	60	7	30,7	19,3	67	6	3634,27
K0642.14406070	46,7	6	6,99	11,9	5,8	70	7	30,7	19,3	77	6	3634,27
K0642.14406080	46,7	6	6,99	11,9	5,8	80	7	30,7	19,3	87	6	3634,27
K0642.14408010	46,7	8	9,42	11,9	5,8	10	8	30,7	19,3	18	8	6505,79
K0642.14408015	46,7	8	9,42	11,9	5,8	15	8	30,7	19,3	23	8	6505,79
K0642.14408020	46,7	8	9,42	11,9	5,8	20	8	30,7	19,3	28	8	6505,79
K0642.14408025	46,7	8	9,42	11,9	5,8	25	8	30,7	19,3	33	8	6505,79
K0642.14408030	46,7	8	9,42	11,9	5,8	30	8	30,7	19,3	38	8	6505,79
K0642.14408035	46,7	8	9,42	11,9	5,8	35	8	30,7	19,3	43	8	6505,79
K0642.14408040	46,7	8	9,42	11,9	5,8	40	8	30,7	19,3	48	8	6505,79
K0642.14408050	46,7	8	9,42	11,9	5,8	50	8	30,7	19,3	58	8	6505,79
K0642.14408060	46,7	8	9,42	11,9	5,8	60	8	30,7	19,3	68	8	6505,79
K0642.14408070	46,7	8	9,42	11,9	5,8	70	8	30,7	19,3	78	8	6505,79
K0642.14408080	46,7	8	9,42	11,9	5,8	80	8	30,7	19,3	88	8	6505,79
K0642.15110015	54,1	10	11,86	14,2	7,4	15	9	34,8	22,1	24	10	10207,36
K0642.15110020	54,1	10	11,86	14,2	7,4	20	9	34,8	22,1	29	10	10207,36
K0642.15110025	54,1	10	11,86	14,2	7,4	25	9	34,8	22,1	34	10	10207,36
K0642.15110030	54,1	10	11,86	14,2	7,4	30	9	34,8	22,1	39	10	10207,36
K0642.15110035	54,1	10	11,86	14,2	7,4	35	9	34,8	22,1	44	10	10207,36
K0642.15110040	54,1	10	11,86	14,2	7,4	40	9	34,8	22,1	49	10	10207,36
K0642.15110050	54,1	10	11,86	14,2	7,4	50	9	34,8	22,1	59	10	10207,36
K0642.15110060	54,1	10	11,86	14,2	7,4	60	9	34,8	22,1	69	10	10207,36
K0642.15110070	54,1	10	11,86	14,2	7,4	70	9	34,8	22,1	79	10	10207,36
K0642.15110080	54,1	10	11,86	14,2	7,4	80	9	34,8	22,1	89	10	10207,36
K0642.15110090	54,1	10	11,86	14,2	7,4	90	9	34,8	22,1	99	10	10207,36
K0642.15110100	54,1	10	11,86	14,2	7,4	100	9	34,8	22,1	109	10	10207,36
K0642.15712020	60,2	12	14,45	18,3	10,7	20	10	40,6	25,4	30	12	14690,03
K0642.15712025	60,2	12	14,45	18,3	10,7	25	10	40,6	25,4	35	12	14690,03
K0642.15712030	60,2	12	14,45	18,3	10,7	30	10	40,6	25,4	40	12	14690,03
K0642.15712035	60,2	12	14,45	18,3	10,7	35	10	40,6	25,4	45	12	14690,03
K0642.15712040	60,2	12	14,45	18,3	10,7	40	10	40,6	25,4	50	12	14690,03
K0642.15712050	60,2	12	14,45	18,3	10,7	50	10	40,6	25,4	60	12	14690,03
K0642.15712060	60,2	12	14,45	18,3	10,7	60	10	40,6	25,4	70	12	14690,03
K0642.15712070	60,2	12	14,45	18,3	10,7	70	10	40,6	25,4	80	12	14690,03
K0642.15712080	60,2	12	14,45	18,3	10,7	80	10	40,6	25,4	90	12	14690,03
K0642.15712090	60,2	12	14,45	18,3	10,7	90	10	40,6	25,4	100	12	14690,03
K0642.15712100	60,2	12	14,45	18,3	10,7	100	10	40,6	25,4	110	12	14690,03
K0642.16816025	68,3	16	19	23,9	13,7	25	14	45	28,2	39	16	26225,06
K0642.16816030	68,3	16	19	23,9	13,7	30	14	45	28,2	44	16	26225,06
K0642.16816035	68,3	16	19	23,9	13,7	35	14	45	28,2	49	16	26225,06
K0642.16816040	68,3	16	19	23,9	13,7	40	14	45	28,2	54	16	26225,06
K0642.16816050	68,3	16	19	23,9	13,7	50	14	45	28,2	64	16	26225,06
K0642.16816060	68,3	16	19	23,9	13,7	60	14	45	28,2	74	16	26225,06
K0642.16816070	68,3	16	19	23,9	13,7	70	14	45	28,2	84	16	26225,06
K0642.16816080	68,3	16	19	23,9	13,7	80	14	45	28,2	94	16	26225,06
K0642.16816090	68,3	16	19	23,9	13,7	90	14	45	28,2	104	16	26225,06
K0642.16816100	68,3	16	19	23,9	13,7	100	14	45	28,2	114	16	26225,06
