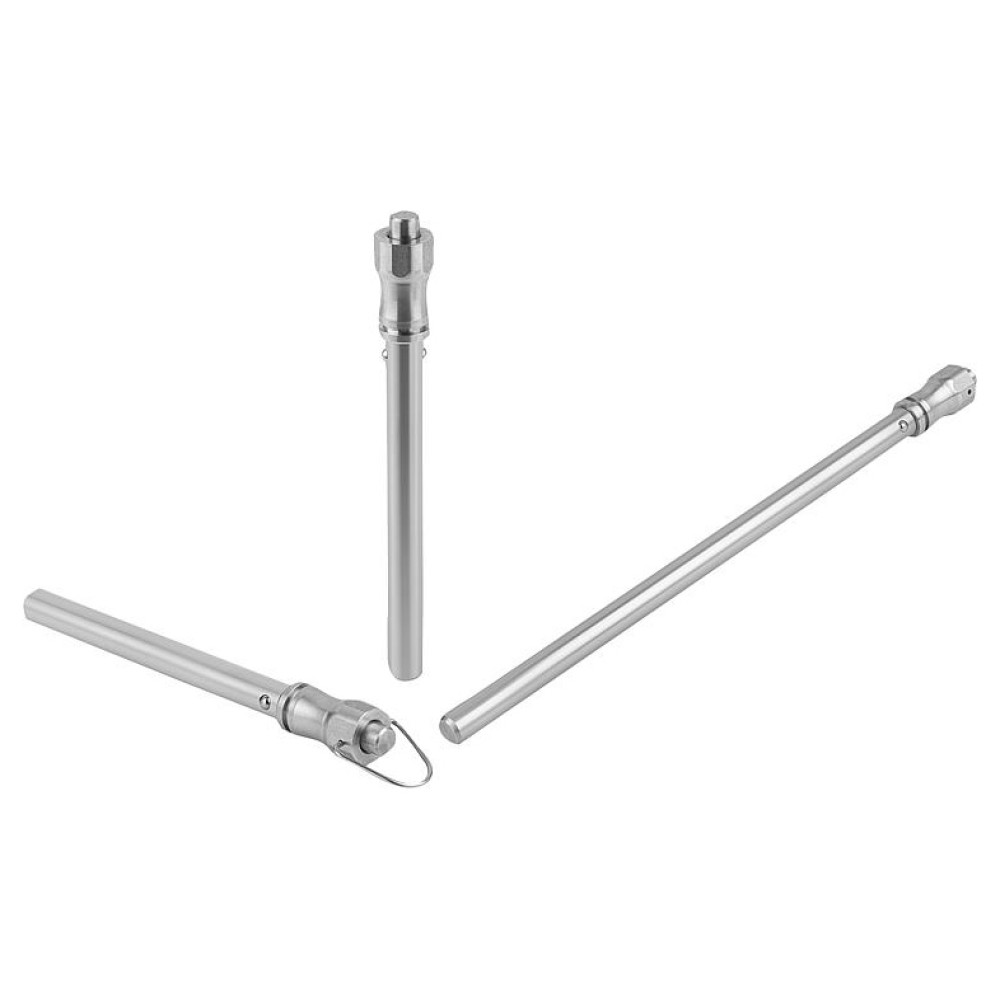

K1414 Пальцы стопорные из нержавеющей стали с фиксирующей головкой

0 отзывов

Производитель: Kipp

Модель: K1414

Наличие: Под заказ 3-6 дней

Количество

Материалы:

Типы стопорных пальцев (на выбор):

Стопорные пальцы с фиксирующей головкой предназначены для быстрой и простой фиксации и соединения деталей.
Стопорные пальцы универсальны в использовании, так как длину болта не требуется подбирать под ширину детали.
Соединения возможны на больших расстояниях.
Срезывающее усилие, двухсрезное (F) = S · τ aB макс.

Оба фиксирующих шарика размыкаются нажатием кнопки, при этом возможно разъединение фиксированных частей.
При отпускании кнопки шарики блокируют фиксируемые части.

Номер заказа	Форма	D	D1	D2	D3	D5	L	L1	L2	L5	SW	Подходящее посадочное отверстие H11	Усилие на срез двухрезный макс., кг
K1414.001205050	A	11,5	5	5,5	10	1,5	3	47	25	50	11	5	1019,72
K1414.001205100	A	11,5	5	5,5	10	1,5	3	97	25	100	11	5	1019,72
K1414.001205150	A	11,5	5	5,5	10	1,5	3	147	25	150	11	5	1019,72
K1414.001206050	A	11,5	6	6,85	10	2	3	47	25	50	11	6	1427,6
K1414.001206100	A	11,5	6	6,85	10	2	3	97	25	100	11	6	1427,6
K1414.001206150	A	11,5	6	6,85	10	2	3	147	25	150	11	6	1427,6
K1414.001508100	A	15,5	8	9,5	13,5	3	3,5	96,5	33	100	15	8	2651,26
K1414.001508150	A	15,5	8	9,5	13,5	3	3,5	146,5	33	150	15	8	2651,26
K1414.001508200	A	15,5	8	9,5	13,5	3	3,5	196,5	33	200	15	8	2651,26
K1414.001510100	A	15,5	10	12	13,5	4	3,5	96,5	33	100	15	10	4078,86
K1414.001510150	A	15,5	10	12	13,5	4	3,5	146,5	33	150	15	10	4078,86
K1414.001510200	A	15,5	10	12	13,5	4	3,5	196,5	33	200	15	10	4078,86
K1414.002112150	A	22	12	14,5	20	4,5	3,5	146,5	39,5	150	21	12	5812,38
K1414.002112200	A	22	12	14,5	20	4,5	3,5	196,5	39,5	200	21	12	5812,38
K1414.002112250	A	22	12	14,5	20	4,5	3,5	246,5	39,5	250	21	12	5812,38
K1414.002116150	A	22	16	19	20	6,5	4	146	39,5	150	21	16	10197,16
K1414.002116200	A	22	16	19	20	6,5	4	196	39,5	200	21	16	10197,16
K1414.002116250	A	22	16	19	20	6,5	4	246	39,5	250	21	16	10197,16

Номер заказа	Форма	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L4	L5	SW	Подходящее посадочное отверстие H11	Усилие на срез двухрезный макс., кг
K1414.101205050	B	11,5	5	5,5	10	18,3	1,5	3	47	25	34,6	16,6	50	11	5	1019,72
K1414.101205100	B	11,5	5	5,5	10	18,3	1,5	3	97	25	34,6	16,6	100	11	5	1019,72
K1414.101205150	B	11,5	5	5,5	10	18,3	1,5	3	147	25	34,6	16,6	150	11	5	1019,72
K1414.101206050	B	11,5	6	6,85	10	18,3	2	3	47	25	34,6	16,6	50	11	6	1427,6
K1414.101206100	B	11,5	6	6,85	10	18,3	2	3	97	25	34,6	16,6	100	11	6	1427,6
K1414.101206150	B	11,5	6	6,85	10	18,3	2	3	147	25	34,6	16,6	150	11	6	1427,6
K1414.101508100	B	15,5	8	9,5	13,5	24	3	3,5	96,5	33	46,7	22,7	100	15	8	2651,26
K1414.101508150	B	15,5	8	9,5	13,5	24	3	3,5	146,5	33	46,7	22,7	150	15	8	2651,26
K1414.101508200	B	15,5	8	9,5	13,5	24	3	3,5	196,5	33	46,7	22,7	200	15	8	2651,26
K1414.101510100	B	15,5	10	12	13,5	24	4	3,5	96,5	33	46,7	22,7	100	15	10	4078,86
K1414.101510150	B	15,5	10	12	13,5	24	4	3,5	146,5	33	46,7	22,7	150	15	10	4078,86
K1414.101510200	B	15,5	10	12	13,5	24	4	3,5	196,5	33	46,7	22,7	200	15	10	4078,86
K1414.102112150	B	22	12	14,5	20	33	4,5	3,5	146,5	39,5	59,3	30,3	150	21	12	5812,38
K1414.102112200	B	22	12	14,5	20	33	4,5	3,5	196,5	39,5	59,3	30,3	200	21	12	5812,38
K1414.102112250	B	22	12	14,5	20	33	4,5	3,5	246,5	39,5	59,3	30,3	250	21	12	5812,38
K1414.102116150	B	22	16	19	20	33	6,5	4	146	39,5	59,3	30,3	150	21	16	10197,16
K1414.102116200	B	22	16	19	20	33	6,5	4	196	39,5	59,3	30,3	200	21	16	10197,16
K1414.102116250	B	22	16	19	20	33	6,5	4	246	39,5	59,3	30,3	250	21	16	10197,16
