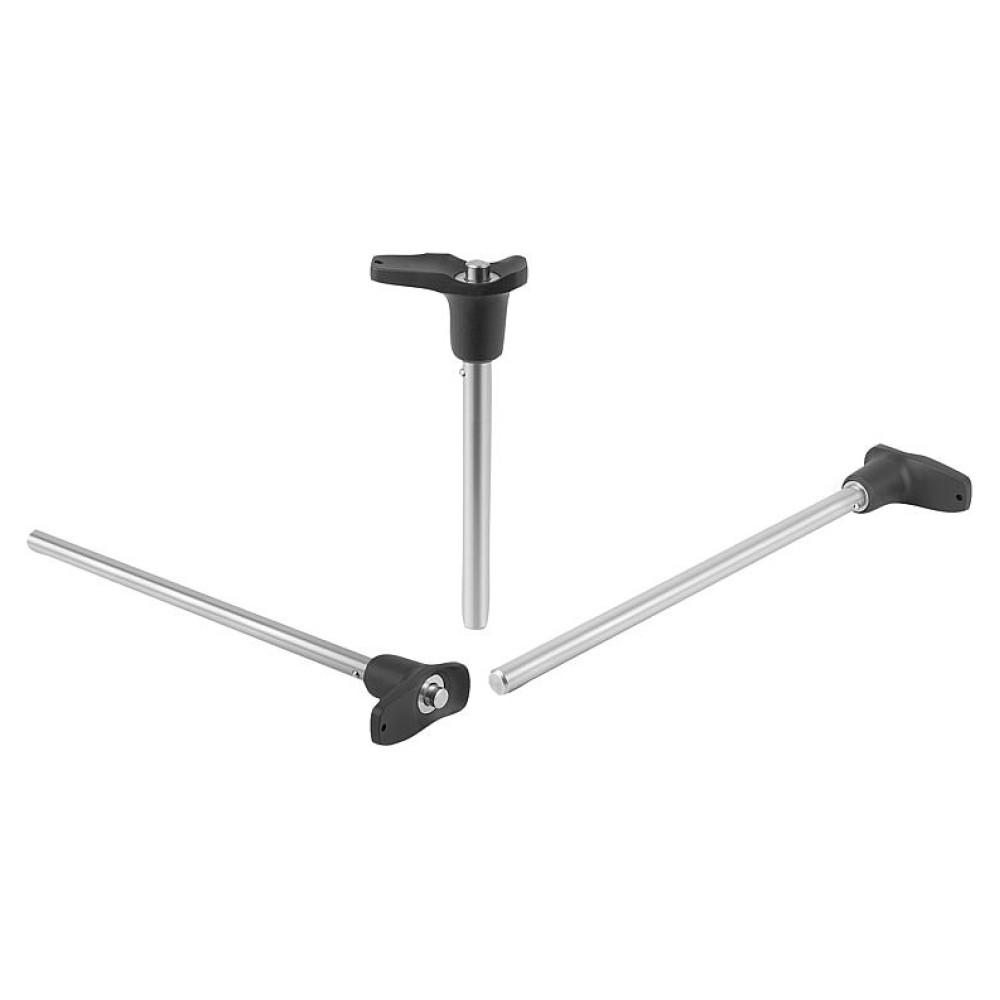

K1415 Пальцы стопорные с фиксирующей головкой и односторонней ручкой

0 отзывов

Производитель: Kipp

Модель: K1415

Наличие: Под заказ 3-6 дней

Количество

Материалы:

Шариковые стопорные пальцы предназначены для быстрой и простой фиксации и соединения деталей.
Стопорные пальцы универсальны в использовании, так как длину болта не требуется подбирать под ширину детали.
Соединения возможны на больших расстояниях.
Усилие на срез, двухсрезное соединение (F) = S · τ aB макс.

Оба фиксирующих шарика размыкаются нажатием кнопки, при этом возможно разъединение фиксированных частей.
При отпускании кнопки шарики блокируют фиксируемые части.

Номер заказа	B	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L5	Подходящее посадочное отверстие H11	Усилие на срез двухрезный макс., кг
K1415.102605050	17,6	39,3	5	5,5	13,2	26	1,5	3	47	25	19,2	50	5	1019,72
K1415.102605100	17,6	39,3	5	5,5	13,2	26	1,5	3	97	25	19,2	100	5	1019,72
K1415.102605150	17,6	39,3	5	5,5	13,2	26	1,5	3	147	25	19,2	150	5	1019,72
K1415.102606050	17,6	39,3	6	6	13,2	26	2	3	47	25	19,2	50	6	1427,6
K1415.102606100	17,6	39,3	6	6	13,2	26	2	3	97	25	19,2	100	6	1427,6
K1415.102606150	17,6	39,3	6	6	13,2	26	2	3	147	25	19,2	150	6	1427,6
K1415.103508100	23	52,2	8	9,5	17,3	35,4	3	3,5	96,5	33	24,2	100	8	2651,26
K1415.103508150	23	52,2	8	9,5	17,3	35,4	3	3,5	146,5	33	24,2	150	8	2651,26
K1415.103508200	23	52,2	8	9,5	17,3	35,4	3	3,5	196,5	33	24,2	200	8	2651,26
K1415.103510100	23	52,2	10	12	17,3	35,4	4	3,5	96,5	33	24,2	100	10	4078,86
K1415.103510150	23	52,2	10	12	17,3	35,4	4	3,5	146,5	33	24,2	150	10	4078,86
K1415.103510200	23	52,2	10	12	17,3	35,4	4	3,5	196,5	33	24,2	200	10	4078,86
K1415.104712150	33	70,2	12	14,5	26,3	47	4,5	3,5	146,5	39,5	28,4	150	12	5812,38
K1415.104712200	33	70,2	12	14,5	26,3	47	4,5	3,5	196,5	39,5	28,4	200	12	5812,38
K1415.104712250	33	70,2	12	14,5	26,3	47	4,5	3,5	246,5	39,5	28,4	250	12	5812,38
K1415.104716150	33	70,2	16	19	26,3	47	6,5	4	146	39,5	28,4	150	16	10197,16
K1415.104716200	33	70,2	16	19	26,3	47	6,5	4	196	39,5	28,4	200	16	10197,16
K1415.104716250	33	70,2	16	19	26,3	47	6,5	4	246	39,5	28,4	250	16	10197,16
