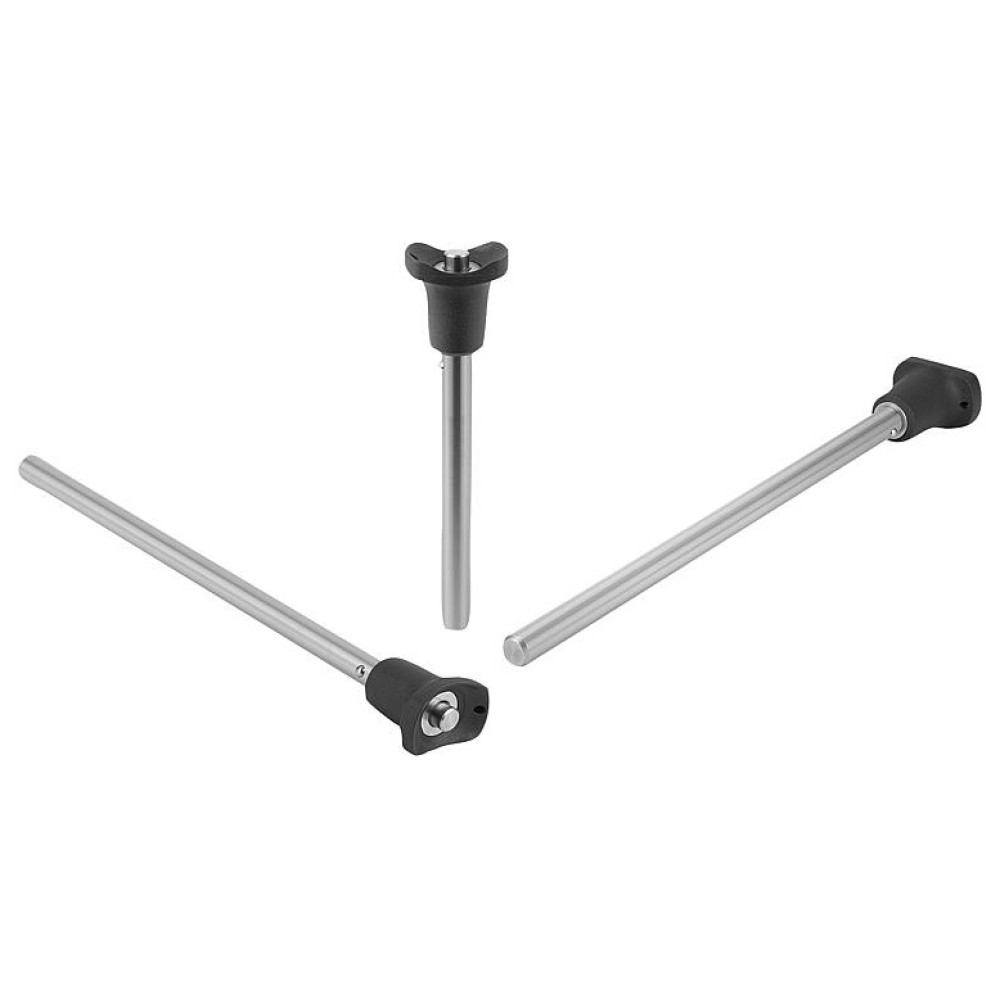

K1415 Пальцы стопорные шариковые с фиксирующей головкой

0 отзывов

Производитель: Kipp

Модель: K1415

Наличие: Под заказ 3-6 дней

Количество

Материалы:

Шариковые стопорные пальцы предназначены для быстрой и простой фиксации и соединения деталей.
Стопорные пальцы универсальны в использовании, так как длину болта не требуется подбирать под ширину детали.
Соединения возможны на больших расстояниях.
Срезывающее усилие, двухсрезное соединение (F) = S · τ aB макс.

Оба фиксирующих шарика размыкаются нажатием кнопки, при этом возможно разъединение фиксированных частей.
При отпускании кнопки шарики блокируют фиксируемые части.

Номер заказа	B	D	D1	D2	D3	D5	L	L1	L2	L3	L5	Подходящее посадочное отверстие H11	Усилие на срез двухрезный макс., кг
K1415.002605050	17,6	26,4	5	5,5	13,2	1,5	3	47	25	20,2	50	5	1019,72
K1415.002605100	17,6	26,4	5	5,5	13,2	1,5	3	97	25	20,2	100	5	1019,72
K1415.002605150	17,6	26,4	5	5,5	13,2	1,5	3	147	25	20,2	150	5	1019,72
K1415.002606050	17,6	26,4	6	6,85	13,2	2	3	47	25	20,2	50	6	1427,6
K1415.002606100	17,6	26,4	6	6,85	13,2	2	3	97	25	20,2	100	6	1427,6
K1415.002606150	17,6	26,4	6	6,85	13,2	2	3	147	25	20,2	150	6	1427,6
K1415.003308100	23	33,2	8	9,5	17,3	3	3,5	96,5	33	26,1	100	8	2651,26
K1415.003308150	23	33,2	8	9,5	17,3	3	3,5	146,5	33	26,1	150	8	2651,26
K1415.003308200	23	33,2	8	9,5	17,3	3	3,5	196,5	33	26,1	200	8	2651,26
K1415.003310100	23	33,2	10	12	17,3	4	3,5	96,5	33	26,1	100	10	4078,86
K1415.003310150	23	33,2	10	12	17,3	4	3,5	146,5	33	26,1	150	10	4078,86
K1415.003310200	23	33,2	10	12	17,3	4	3,5	196,5	33	26,1	200	10	4078,86
K1415.004612150	33	45,9	12	14,5	26,3	4,5	3,5	146,5	39,5	31,3	150	12	5812,38
K1415.004612200	33	45,9	12	14,5	26,3	4,5	3,5	196,5	39,5	31,3	200	12	5812,38
K1415.004612250	33	45,9	12	14,5	26,3	4,5	3,5	246,5	39,5	31,3	250	12	5812,38
K1415.004616150	33	45,9	16	19	26,3	6,5	4	146	39,5	31,3	150	16	10197,16
K1415.004616200	33	45,9	16	19	26,3	6,5	4	196	39,5	31,3	200	16	10197,16
K1415.004616250	33	45,9	16	19	26,3	6,5	4	246	39,5	31,3	250	16	10197,16
