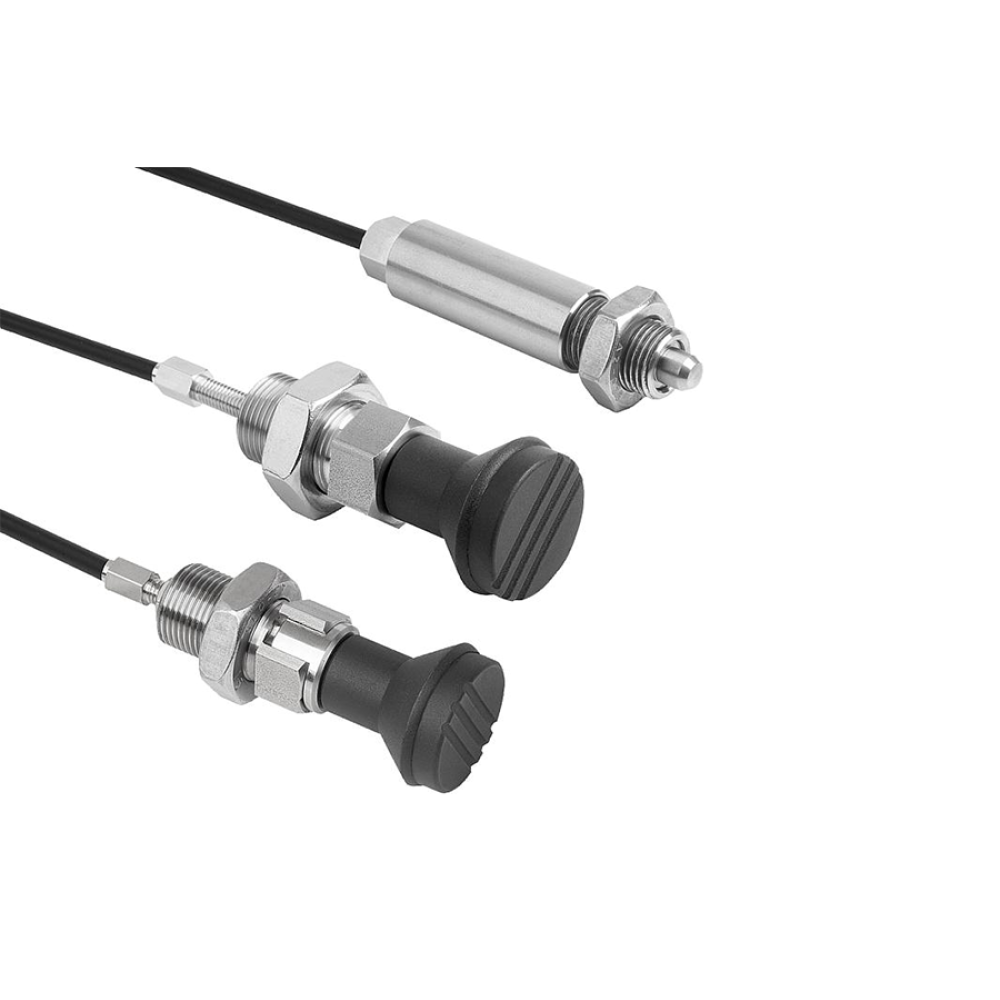

K1502 Штифты стопорные с дистанционным управлением

0 отзывов

Производитель: Kipp

Модель: K1502

Наличие: Под заказ 3-6 дней

Количество

В сравнение

Описание
Отзывов (0)

Описание товара

Материалы и исполнение (на выбор):

Штифты с тросом Боудена:

Резьбовая втулка из нержавеющей стали 1.4305.
Стопорный штифт шлифованный и закаленный из нержавеющей стали 1.4034 без покрытия.
Проволочный трос из нержавеющей стали 1.4401 предварительно проложен.
Оболочка из стального троса с полимерным покрытием черного цвета снаружи и внутри.
Резьбовой ниппель (Ø5х7 мм), концевые втулки и установочный винт (M6x34 мм) из латуни.

Элементы исполнительные:

Основа из нержавеющей стали 1.4305.
Ручка кнопка из термопласта черно-серого цвета.
Крышка из термопласта (на выбор): оранжевый чистый RAL 2004, светло-серый RAL 7035, черно-серый RAL 7021, ярко-желтый RAL 1021, ярко-зеленый RAL 6032, ярко-красный RAL 3020 или ярко-синий RAL 5017 цветов.

Указание по применению:

Штифты с дистанционным управлением применяются случаях ограниченного пространства для управления, а также, для обеспечения эргономики и безопасности.
Упорные штифты применяются в случаях, где необходимо предотвратить изменение положения фиксации из-за действия поперечных сил (например, фиксация длины и высоты, фиксация в определенном положении в машиностроении, специальном машиностроении и производстве мебели).
В качестве альтернативы исполнительного элемента к штифту прилагается резьбовой ниппель (Ø 5х7 мм).
Стальной трос или оболочку троса Боудена при необходимости можно легко заменить.

Указание по монтажу:

Для обеспечения точности для соответствующего случая применения трос Боудена при монтаже можно укоротить.
Длина свободного конца троса Боудена может изменяться из-за действия различных факторов, а именно, угла прокладки, радиуса изгиба и нагрузки. Поэтому длина контропоры (оболочка) после прокладки троса Боудена должна быть подогнана с помощью прилагаемого установочного винта. Одновременно с помощью установочного винта настраивается предварительное натяжение системы тросов Боудена.
Минимальный радиус изгиба не должен быть меньше значения R=65 мм. Радиус меньше этого значения может привести к увеличению износа и трения. Даже кратковременное уменьшение радиуса ниже минимального во время монтажа может привести к повреждению оболочки. Кроме того, оболочка рассчитана на нажимные усилия. При сильном натяжении внутренняя спираль растягивается и повреждается.

В комплект поставки входят:

Штифт с тросом Боудена:

Штифт стопорный.
Оболочка с предварительно проложенным тросом.
Концевая втулка.
Установочный винт M6x34 мм.
Резьбовой ниппель Ø 5x7 мм.

Исполнительный элемент:

Исполнительный элемент с крышкой.

Внимание! Штифты и исполнительные элементы заказываются отдельно. Каждый штифт комбинируется с каждым исполнительным элементом.

Номер заказа	Исполнение	D	D1	D2	D3	Fx30°	L	L1	L2	L3	S	SW	Начальная упругость примерная, кг	Конечная упругость примерная, кг
K1502.02206X1000	Штифт с тросом Боудена	6	M12x1,5	14	5	1,8	1000	18	49	10	6	10	0,61	1,43
K1502.02206X3000	Штифт с тросом Боудена	6	M12x1,5	14	5	1,8	3000	18	49	10	6	10	0,61	1,43
K1502.02206X5000	Штифт с тросом Боудена	6	M12x1,5	14	5	1,8	5000	18	49	10	6	10	0,61	1,43
K1502.02308X1000	Штифт с тросом Боудена	8	M16x1,5	19	5	2,3	1000	23	59	10	8	13	1,52	3,57
K1502.02308X3000	Штифт с тросом Боудена	8	M16x1,5	19	5	2,3	3000	23	59	10	8	13	1,52	3,57
K1502.02308X5000	Штифт с тросом Боудена	8	M16x1,5	19	5	2,3	5000	23	59	10	8	13	1,52	3,57
K1502.02410X1000	Штифт с тросом Боудена	10	M20x1,5	23	5	2,8	1000	24	65	10	10	16	1,52	3,47
K1502.02410X3000	Штифт с тросом Боудена	10	M20x1,5	23	5	2,8	3000	24	65	10	10	16	1,52	3,47
K1502.02410X5000	Штифт с тросом Боудена	10	M20x1,5	23	5	2,8	5000	24	65	10	10	16	1,52	3,47
K1502.02412X1000	Штифт с тросом Боудена	12	M20x1,5	23	5	2,8	1000	26	65	10	12	16	1,52	3,98
K1502.02412X3000	Штифт с тросом Боудена	12	M20x1,5	23	5	2,8	3000	26	65	10	12	16	1,52	3,98
K1502.02412X5000	Штифт с тросом Боудена	12	M20x1,5	23	5	2,8	5000	26	65	10	12	16	1,52	3,98

Номер заказа	Форма	Исполнение	Цвет крышки	D	D1	D2	L	L1	L2	L3	SW1	SW2
K1502.12420	B	Элемент исполнительный без паза	Черно-серый RAL 7021	M6	M20x1,5	33	73	28	12	25	22	30
K1502.124201	B	Элемент исполнительный без паза	Оранжевый чистый RAL 2004	M6	M20x1,5	33	73	28	12	25	22	30
K1502.124202	B	Элемент исполнительный без паза	Ярко-зеленый RAL 6032	M6	M20x1,5	33	73	28	12	25	22	30
K1502.124203	B	Элемент исполнительный без паза	Ярко-синий RAL 5017	M6	M20x1,5	33	73	28	12	25	22	30
K1502.124205	B	Элемент исполнительный без паза	Светло-серый RAL 7035	M6	M20x1,5	33	73	28	12	25	22	30
K1502.124206	B	Элемент исполнительный без паза	Ярко-красный RAL 3020	M6	M20x1,5	33	73	28	12	25	22	30
K1502.124207	B	Элемент исполнительный без паза	Ярко-желтый RAL 1021	M6	M20x1,5	33	73	28	12	25	22	30

Номер заказа	Форма	Исполнение	Цвет крышки	D	D1	D2	L	L1	L2	L3	S	SW1	SW2
K1502.1442006	D	Элемент исполнительный с пазом	Черно-серый RAL 7021	M6	M20x1,5	33	76	28	12	25	6	22	30
K1502.14420106	D	Элемент исполнительный с пазом	Оранжевый чистый RAL 2004	M6	M20x1,5	33	76	28	12	25	6	22	30
K1502.14420206	D	Элемент исполнительный с пазом	Ярко-зеленый RAL 6032	M6	M20x1,5	33	76	28	12	25	6	22	30
K1502.14420306	D	Элемент исполнительный с пазом	Ярко-синий RAL 5017	M6	M20x1,5	33	76	28	12	25	6	22	30
K1502.14420506	D	Элемент исполнительный с пазом	Светло-серый RAL 7035	M6	M20x1,5	33	76	28	12	25	6	22	30
K1502.14420606	D	Элемент исполнительный с пазом	Ярко-красный RAL 3020	M6	M20x1,5	33	76	28	12	25	6	22	30
K1502.14420706	D	Элемент исполнительный с пазом	Ярко-желтый RAL 1021	M6	M20x1,5	33	76	28	12	25	6	22	30
K1502.1442008	D	Элемент исполнительный с пазом	Черно-серый RAL 7021	M6	M20x1,5	33	76	28	12	25	8	22	30
K1502.14420108	D	Элемент исполнительный с пазом	Оранжевый чистый RAL 2004	M6	M20x1,5	33	76	28	12	25	8	22	30
K1502.14420208	D	Элемент исполнительный с пазом	Ярко-зеленый RAL 6032	M6	M20x1,5	33	76	28	12	25	8	22	30
K1502.14420308	D	Элемент исполнительный с пазом	Ярко-синий RAL 5017	M6	M20x1,5	33	76	28	12	25	8	22	30
K1502.14420508	D	Элемент исполнительный с пазом	Светло-серый RAL 7035	M6	M20x1,5	33	76	28	12	25	8	22	30
K1502.14420608	D	Элемент исполнительный с пазом	Ярко-красный RAL 3020	M6	M20x1,5	33	76	28	12	25	8	22	30
K1502.14420708	D	Элемент исполнительный с пазом	Ярко-желтый RAL 1021	M6	M20x1,5	33	76	28	12	25	8	22	30
K1502.1442010	D	Элемент исполнительный с пазом	Черно-серый RAL 7021	M6	M20x1,5	33	76	28	12	25	10	22	30
K1502.14420110	D	Элемент исполнительный с пазом	Оранжевый чистый RAL 2004	M6	M20x1,5	33	76	28	12	25	10	22	30
K1502.14420210	D	Элемент исполнительный с пазом	Ярко-зеленый RAL 6032	M6	M20x1,5	33	76	28	12	25	10	22	30
K1502.14420310	D	Элемент исполнительный с пазом	Ярко-синий RAL 5017	M6	M20x1,5	33	76	28	12	25	10	22	30
K1502.14420510	D	Элемент исполнительный с пазом	Светло-серый RAL 7035	M6	M20x1,5	33	76	28	12	25	10	22	30
K1502.14420610	D	Элемент исполнительный с пазом	Ярко-красный RAL 3020	M6	M20x1,5	33	76	28	12	25	10	22	30
K1502.14420710	D	Элемент исполнительный с пазом	Ярко-желтый RAL 1021	M6	M20x1,5	33	76	28	12	25	10	22	30
K1502.14420112	D	Элемент исполнительный с пазом	Оранжевый чистый RAL 2004	M6	M20x1,5	33	76	28	12	25	12	22	30
K1502.1442012	D	Элемент исполнительный с пазом	Черно-серый RAL 7021	M6	M20x1,5	33	76	28	12	25	12	22	30
K1502.14420212	D	Элемент исполнительный с пазом	Ярко-зеленый RAL 6032	M6	M20x1,5	33	76	28	12	25	12	22	30
K1502.14420312	D	Элемент исполнительный с пазом	Ярко-синий RAL 5017	M6	M20x1,5	33	76	28	12	25	12	22	30
K1502.14420512	D	Элемент исполнительный с пазом	Светло-серый RAL 7035	M6	M20x1,5	33	76	28	12	25	12	22	30
K1502.14420612	D	Элемент исполнительный с пазом	Ярко-красный RAL 3020	M6	M20x1,5	33	76	28	12	25	12	22	30
K1502.14420712	D	Элемент исполнительный с пазом	Ярко-желтый RAL 1021	M6	M20x1,5	33	76	28	12	25	12	22	30
