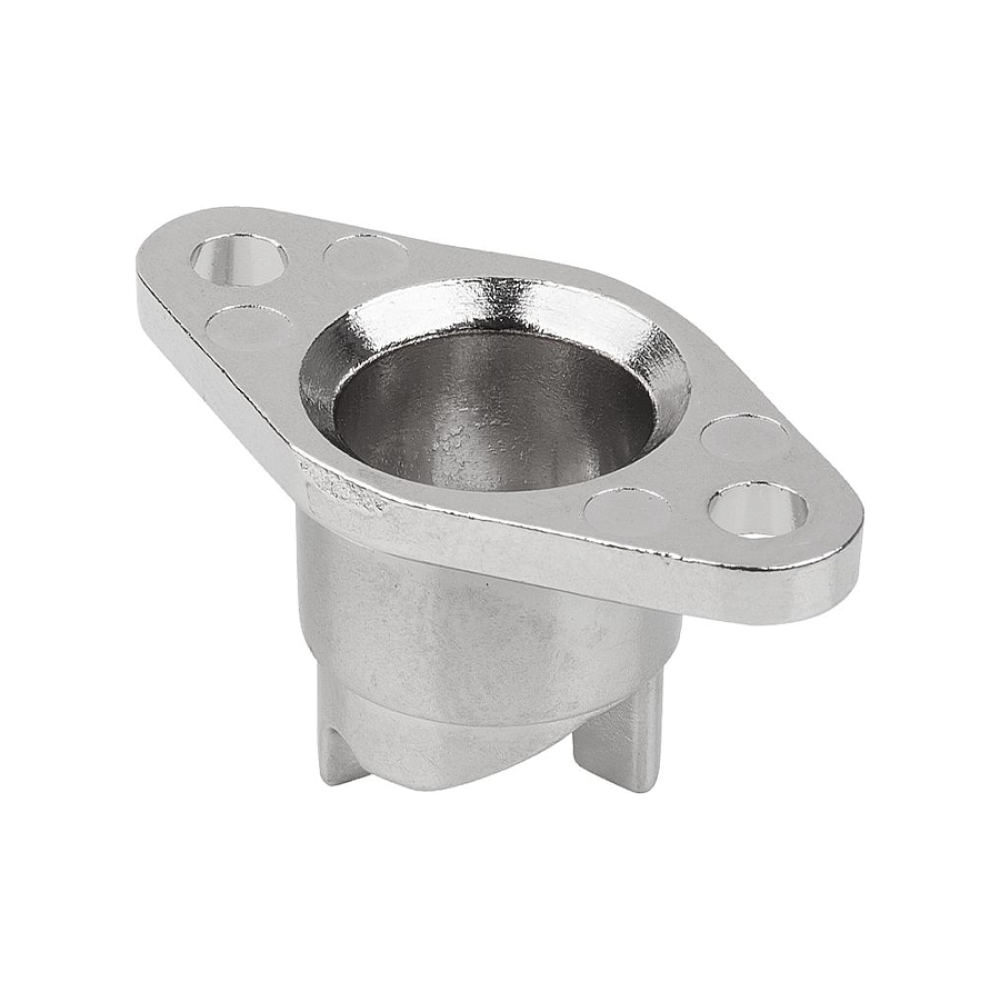

K1732 Втулки позиционирующие для фиксирующих механизмов (K1730)
Просмотров 105
Описание товара
Материал:
- Литые под давлением из цинкового сплава.
Исполнение:
- Никелированные.
Указание по применению:
- Поперечный штифт фиксирующего механизма (K1730) движется по закруглению в позиционирующей втулке , обеспечивая преднатяжение. Благодаря выемке поперечный штифт удерживается в конечном положении.
Указания по монтажу:
- В крышке следует просверлить отверстие диаметром 8 мм.
- В получившееся отверстие продевается палец фиксирующего механизма с поперечным штифтом (K1730).
- С обратной стороны крышки палец фиксируется стопорной шайбой (K1731).
- В раме следует просверлить центральное отверстие диаметром 13 мм и два крепежных отверстия для позиционирующей втулки.
- Позиционирующую втулку можно привинтить к раме или закрепить с помощью заклепок.
Втулки подходят для:
| Номер заказа | Исполнение |
|---|---|
| K1732.06 | Позиционирующая втулка |
