Ручка-барашек из армированного стекловолокном термопласта PA (полиамид).
Исполнение:
Сталь никелированная.
Маркировка запирания красного цвета.
Алюминий анодированный.
Термопласт черного цвета.
Виды штифтов (на выбор):
Форма A - без среднего положения.
Форма B - со средним положением.
Указания по применению:
Упорные штифты применяются в случаях, где необходимо предотвратить изменение положения фиксации из-за действия поперечных сил.
Когда видна маркировка запирания, штифт или полностью разблокирован, или находится в позиции частичной фиксации положения.
Указания по использованию:
Форма A - без среднего положения:
Убедитесь, что ручка-барашек находится в положении "OFF", а штифт втянут.
Задвиньте пластину со втулкой под стопорный штифт.
Установите ручку-барашек в положение "ON" для зажима. При полной фиксации раздастся щелчок.
Внимание! Не ослабляйте зажим стопорного штифта при осевой нагрузке на штифт. Из-за конической формы штифт может не втягиваться. Форма B - со средним положением:
Когда ручка-барашек находится в положении "OFF", задвиньте пластину со втулкой в направлении стопорного штифта, чтобы штифт под давлением пружины вошел во втулку.
Ручка-барашек автоматически перемещается в положение "MID".
Для полного зажима поверните ручку-барашек из положения "MID" до "ON", пока не услышите щелчок.
В комплект поставки входят:

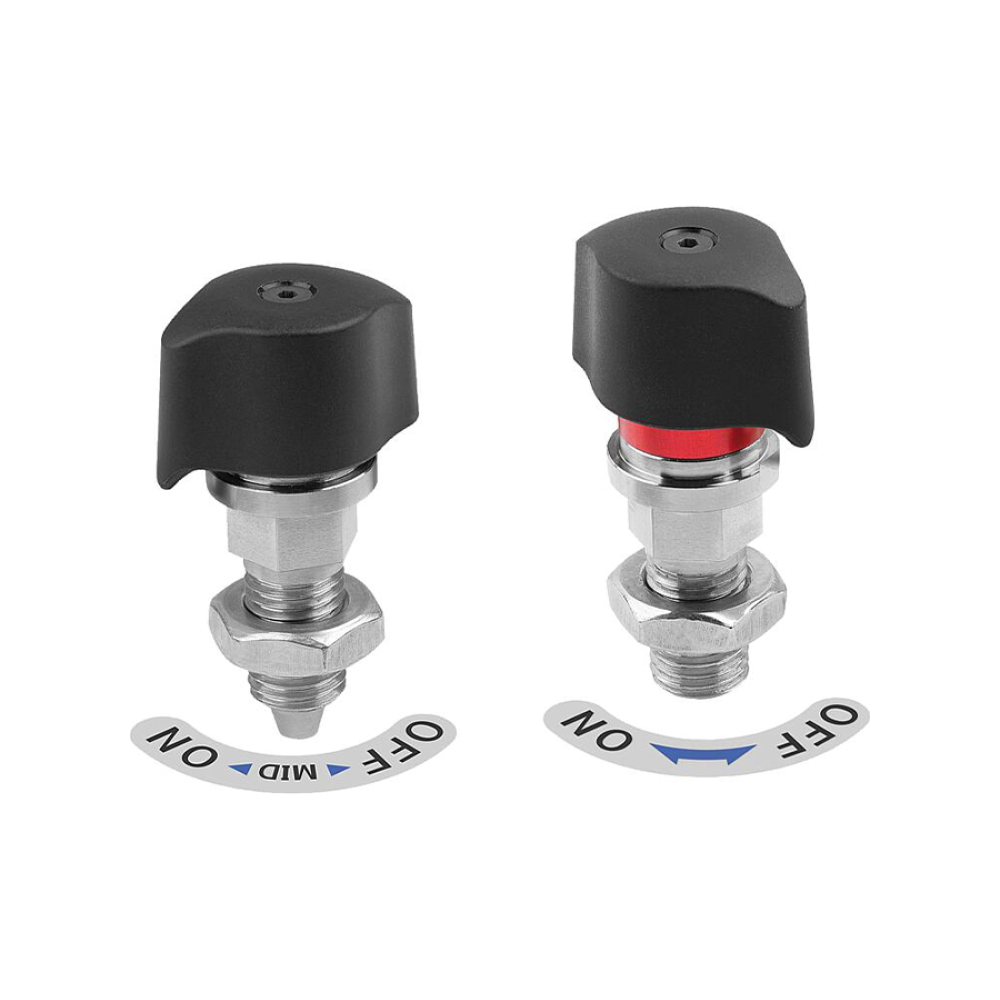

Конический стопорный резьбовой штифт с ручкой-барашком.
