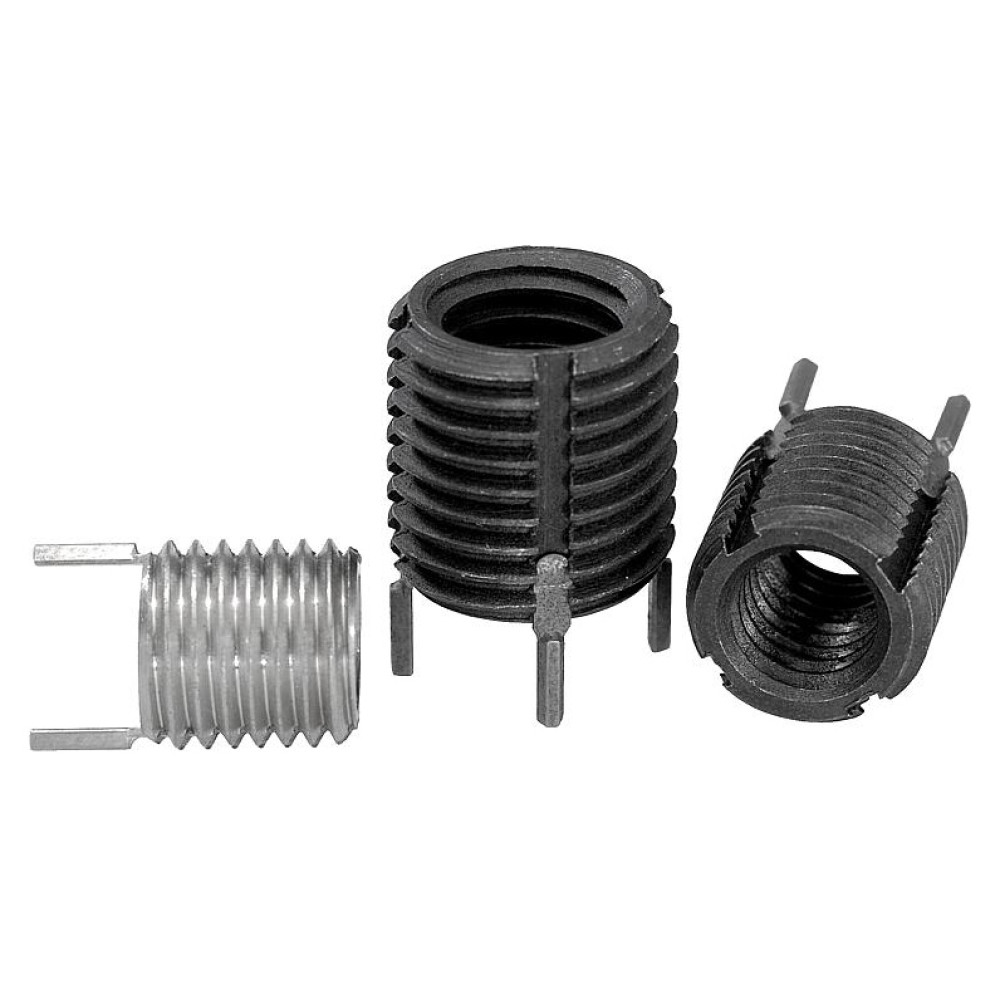

K0398 Вставки резьбовые

K0398 Вставки резьбовые

Производитель: Kipp
Модель: K0398
Наличие: Под заказ 3-6 дней
Просмотров 78

Описание товара

Материал (на выбор):

  • Сталь или нержавеющая сталь.

Исполнение:

  • Сталь пассивированная.

Указания по применению:

  • Резьбовые вставки делают возможным вторичное использование или ремонт поврежденных, вырванных и заеденных резьбовых отверстий.
  • С помощью вставок можно исправить производственный брак на дорогих продуктах.
  • Резьбовые вставки подходят для применения даже для легких сплавов и отливок.
  • Вставки фиксируются шпонками, что предотвращает скручивание из-за перекашивания или вибраций.
  • Кроме монтажного инструмента не требуются никакие специальные устройства.
  • Вставки со внутренней резьбой больше чем M6, поставляются с 4, а не 2 шпонками.

Дополнительные отклонения от нормы:

  • Для представленной резьбы допуск соответствует среднему, т. е. 6Н для гаечной резьбы и 6g для резьбы болта.
  • Остаточная масса ±0,25 мм.
Номер заказаМатериалКоличество стопорных шпонокD1D2LПодходящее для установки сверло ØПодходящее для установки зенкование Ø +0,25Подходящий для установки метчикПодходящая для установки минимальная высота профиля резьбыПодходящее для разборки сверло ØПодходящая для разборки глубина сверления
K0398.05Сталь2M5M886,98,3M89,55,54
K0398.06Сталь2M6M10x1,25108,810,3M10x1,2511,57,54,8
K0398.08Сталь4M8M12x1,251210,812,3M12x1,2513,59,54,8
K0398.08X1Сталь4M8x1M12x1,251210,812,3M12x1,2513,59,54,8
K0398.10Сталь4M10M14x1,51412,814,3M14x1,515,511,54,8
K0398.10X125Сталь4M10x1,25M14x1,51412,814,3M14x1,515,511,54,8
K0398.12Сталь4M12M16x1,51614,816,3M16x1,517,513,54,8
K0398.12X125Сталь4M12x1,25M16x1,51614,816,3M16x1,517,513,54,8
K0398.105Нержавеющая сталь2M5M886,98,3M89,55,54
K0398.106Нержавеющая сталь2M6M10x1,25108,810,3M10x1,2511,57,54,8
K0398.108Нержавеющая сталь4M8M12x1,251210,812,3M12x1,2513,59,54,8
K0398.108X1Нержавеющая сталь4M8x1M12x1,251210,812,3M12x1,2513,59,54,8
K0398.110Нержавеющая сталь4M10M14x1,51412,814,3M14x1,515,511,54,8
K0398.110X125Нержавеющая сталь4M10x1,25M14x1,51412,814,3M14x1,515,511,54,8
K0398.112Нержавеющая сталь4M12M16x1,51614,816,3M16x1,517,513,54,8
K0398.112X125Нержавеющая сталь4M12x1,25M16x1,51614,816,3M16x1,517,513,54,8
