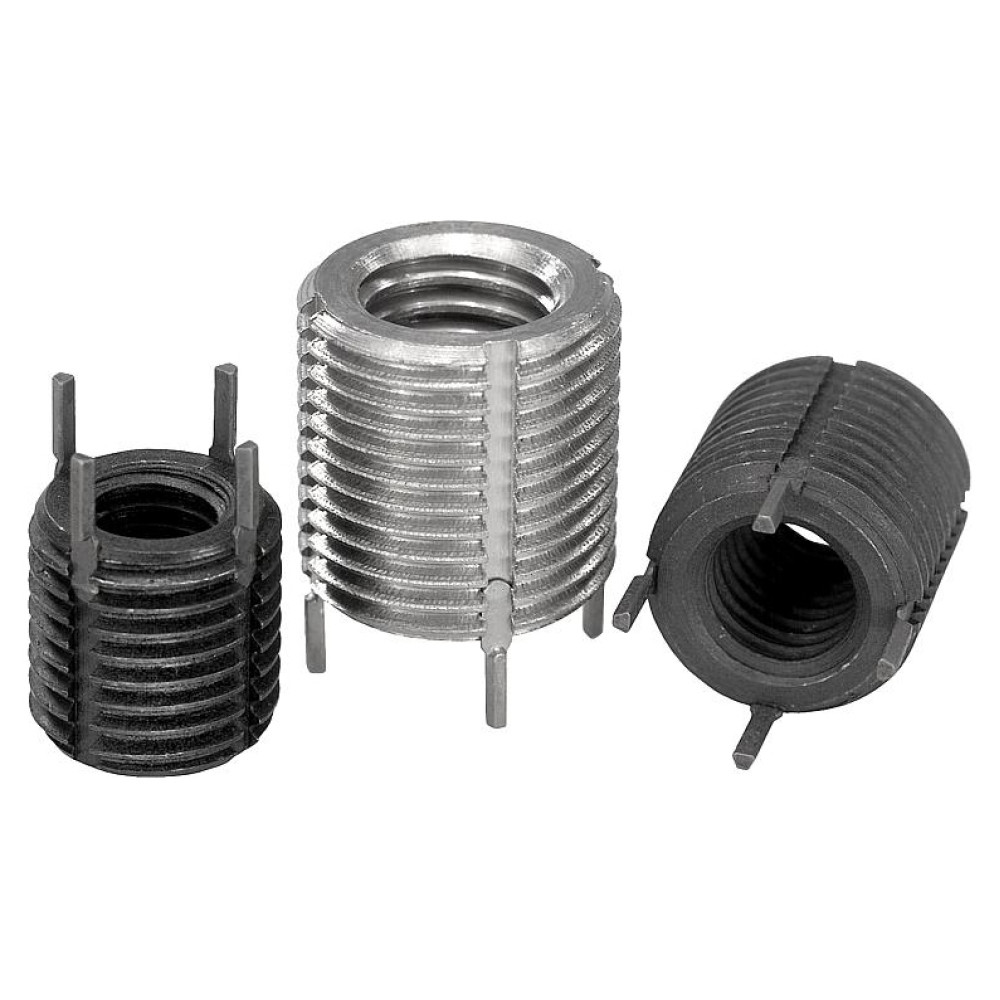

K0399 Вставки резьбовые усиленные
K0399 Вставки резьбовые усиленные
K0399 Вставки резьбовые усиленные
K0399 Вставки резьбовые усиленные

K0399 Вставки резьбовые усиленные

0 отзывов
Производитель: Kipp
Модель: K0399
Наличие: Под заказ 3-6 дней
Просмотров 158

Описание товара

Материал (на выбор):

  • Сталь или нержавеющая сталь.

Исполнение:

  • Пассивированные.

Указания по применению:

  • Резьбовые вставки делают возможным вторичное использование или ремонт поврежденных, вырванных и заеденных резьбовых отверстий.
  • С помощью вставок можно исправить производственный брак на дорогих продуктах.
  • Резьбовые вставки подходят для применения в различных материалах, даже для легких сплавов и отливок.
  • Вставки фиксируются шпонками, что предотвращает скручивание из-за перекашивания или вибраций.
  • Кроме монтажного инструмента не требуются никакие специальные устройства.
  • Вставки со внутренней резьбой больше чем M6, поставляются с 4 вместо 2 шпонками.

Дополнительные отклонения от нормы:

  • Для представленной резьбы допуск соответствует среднему, т. е. 6Н для гаечной резьбы и 6g для резьбы болта.
  • Остаточная масса ±0,25 мм.
Номер заказаМатериалКоличество стопорных шпонокD1D2LПодходящее для установки сверло ØПодходящее для установки зенкование Ø +0,25Подходящий для установки метчикПодходящая для установки минимальная высота профиля резьбыПодходящее для разборки сверло ØПодходящая для разборки глубина сверления
K0399.04Сталь2M4M886,98,3M89,55,54
K0399.05Сталь2M5M10x1,25108,810,3M10x1,2512,57,54,8
K0399.06Сталь2M6M12x1,251210,812,3M12x1,2514,59,54,8
K0399.08Сталь4M8M14x1,51412,814,3M14x1,516,511,54,8
K0399.08X1Сталь4M8x1M14x1,51412,814,3M14x1,516,511,54,8
K0399.10Сталь4M10M16x1,51614,816,3M16x1,518,513,54,8
K0399.10X125Сталь4M10x1,25M16x1,51614,816,3M16x1,518,513,54,8
K0399.12Сталь4M12M18x1,51816,818,3M18x1,520,515,54,8
K0399.12X125Сталь4M12x1,25M18x1,51816,818,3M18x1,520,515,54,8
K0399.14Сталь4M14M20x1,52018,820,3M20x1,522,517,54,8
K0399.14X15Сталь4M14x1,5M20x1,52018,820,3M20x1,522,517,54,8
K0399.16Сталь4M16M22x1,52220,722,3M22x1,524,517,86,4
K0399.16X15Сталь4M16x1,5M22x1,52220,722,3M22x1,524,517,86,4
K0399.18X15Сталь4M18x1,5M24x1,52422,524,3M24x1,526,519,86,4
K0399.20Сталь4M20M30x2302830,3M30x234,525,86,4
K0399.20X15Сталь4M20x1,5M30x2302830,3M30x234,525,86,4
K0399.22X15Сталь4M22x1,5M32x2323032,3M32x236,527,86,4
K0399.24Сталь4M24M33x2333133,3M33x237,528,86,4
K0399.24X2Сталь4M24x2M33x2333133,3M33x237,528,86,4
K0399.104Нержавеющая сталь2M4M886,98,3M89,55,54
K0399.105Нержавеющая сталь2M5M10x1,25108,810,3M10x1,2512,57,54,8
K0399.106Нержавеющая сталь2M6M12x1,251210,812,3M12x1,2514,59,54,8
K0399.108Нержавеющая сталь4M8M14x1,51412,814,3M14x1,516,511,54,8
K0399.108X1Нержавеющая сталь4M8x1M14x1,51412,814,3M14x1,516,511,54,8
K0399.110Нержавеющая сталь4M10M16x1,51614,816,3M16x1,518,513,54,8
K0399.110X125Нержавеющая сталь4M10x1,25M16x1,51614,816,3M16x1,518,513,54,8
K0399.112Нержавеющая сталь4M12M18x1,51816,818,3M18x1,520,515,54,8
K0399.112X125Нержавеющая сталь4M12x1,25M18x1,51816,818,3M18x1,520,515,54,8
K0399.114Нержавеющая сталь4M14M20x1,52018,820,3M20x1,522,517,54,8
K0399.114X15Нержавеющая сталь4M14x1,5M20x1,52018,820,3M20x1,522,517,54,8
K0399.116Нержавеющая сталь4M16M22x1,52220,722,3M22x1,524,517,86,4
K0399.116X15Нержавеющая сталь4M16x1,5M22x1,52220,722,3M22x1,524,517,86,4
K0399.118X15Нержавеющая сталь4M18x1,5M24x1,52422,524,3M24x1,526,519,86,4
K0399.120Нержавеющая сталь4M20M30x2302830,3M30x234,525,86,4
K0399.120X15Нержавеющая сталь4M20x1,5M30x2302830,3M30x234,525,86,4
K0399.122X15Нержавеющая сталь4M22x1,5M32x2323032,3M32x236,527,86,4
K0399.124Нержавеющая сталь4M24M33x2333133,3M33x237,528,86,4
K0399.124X2Нержавеющая сталь4M24x2M33x2333133,3M33x237,528,86,4
