Форма A - со внутренними зубцами, резьбовым центральным отверстием, для фронтального монтажа:
Основа (на выбор): из вороненной стали 1.0718, или калиброванной нержавеющей стали 1.4305.
Винты с низкой цилиндрической головкой (на выбор): из стали класса прочности 8.8, или из нержавеющей стали A2.
2 раззенкованных отверстия под винты с низкой цилиндрической головкой.
2 посадочных отверстия.
Форма B - со внутренними зубцами, сквозным центральным отверстием, для фронтального монтажа:
Основа (на выбор): из вороненной стали 1.0718, или калиброванной нержавеющей стали 1.4305.
Винты с низкой цилиндрической головкой (на выбор): из стали класса прочности 8.8, или из нержавеющей стали A2.
2 раззенкованных отверстия под винты с низкой цилиндрической головкой.
2 посадочных отверстия.
Форма C - со внутренними зубцами, резьбовым центральным отверстием, для тыльного монтажа:
Основа (на выбор): из вороненной стали 1.0718, или калиброванной нержавеющей стали 1.4305.
2 резьбовых отверстия для монтажа.
2 посадочных отверстия.
Форма D - со внутренними зубцами, сквозным центральным отверстием, для тыльного монтажа:
Основа (на выбор): из вороненной стали 1.0718, или калиброванной нержавеющей стали 1.4305.
2 резьбовых отверстия для монтажа.
2 посадочных отверстия.
Форма E - с наружными зубцами, резьбовым центральным отверстием, для фронтального монтажа:
Основа (на выбор): из вороненной стали 1.0718, или калиброванной нержавеющей стали 1.4305.
Пружина из калиброванной нержавеющей стали 1.4310.
2 раззенкованных отверстия под винты с низкой цилиндрической головкой.
2 посадочных отверстия.
Форма F - с наружными зубцами, сквозным центральным отверстием, для фронтального монтажа:
Основа (на выбор): из вороненной стали 1.0718, или калиброванной нержавеющей стали 1.4305.
Пружина из калиброванной нержавеющей стали 1.4310.
2 раззенкованных отверстия под винты с низкой цилиндрической головкой.
2 посадочных отверстия.
Форма G - с наружными зубцами, резьбовым центральным отверстием, для тыльного монтажа:
Основа (на выбор): из вороненной стали 1.0718, или калиброванной нержавеющей стали 1.4305.
Пружина из калиброванной нержавеющей стали 1.4310.
2 резьбовых отверстия.
2 посадочных отверстия.
Форма H - с наружными зубцами, сквозным центральным отверстием, для тыльного монтажа:
Основа (на выбор): из вороненной стали 1.0718, или калиброванной нержавеющей стали 1.4305.
Пружина из калиброванной нержавеющей стали 1.4310.
2 резьбовых отверстия.
2 посадочных отверстия.
Указания по применению:

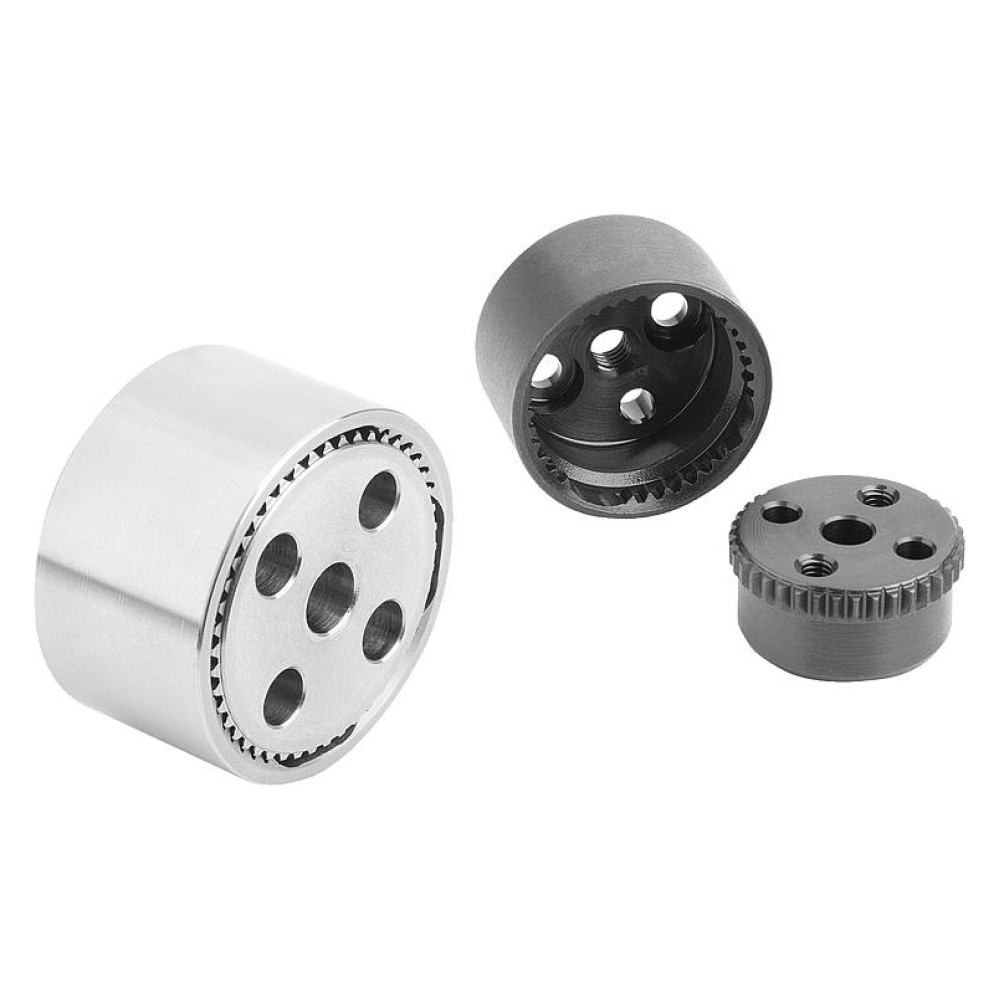

Фиксирующие элементы используются для соединения и вращательной регулировки двух деталей с геометрическим замыканием в любом угловом положении.
Фиксирующие элементы со внутренними зубцами (формы A–D) могут комбинироваться, в зависимости от случая применения и возможности монтажа, с фиксирующими элементами с наружными зубцами (формы E-H).
Нажимная пружина позволяет произвести быстрый поворот в новое угловое положение.
Указание для заказа:
Только для форм A, B:
В комплект поставки входят по 2 винта с цилиндрической головкой и внутренним шестигранником M3x8 или M5x10.
Только для форм E-H:
В комплект поставки входит нажимная пружина.
Указание по монтажу:
Для монтажа стопорных элементов формы A или B следует использовать винты с цилиндрической головкой DIN 7984 со внутренним шестигранником и низкой головкой.
