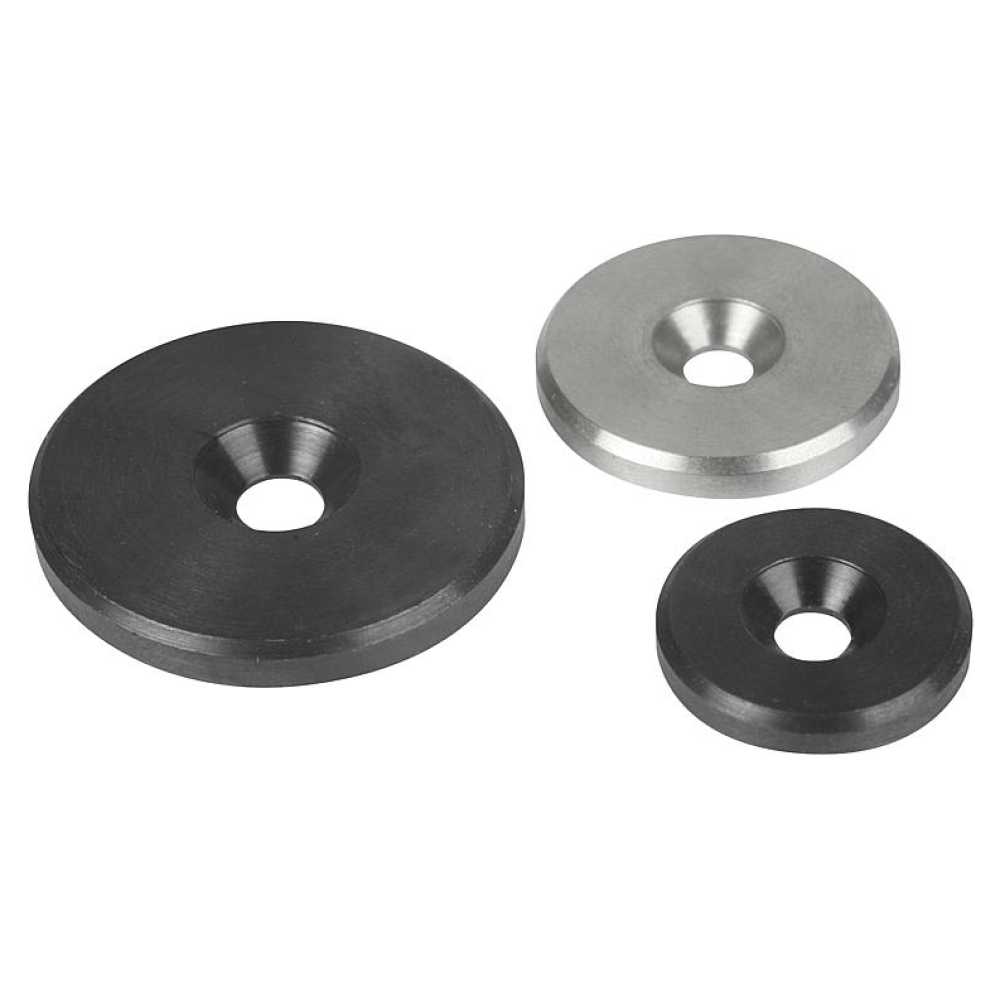

K0173 Шайбы установочные
Просмотров 187
Описание товара
Материал:
- Сталь 1.0718.
- Нержавеющая сталь 1.4305.
Исполнение:
- Сталь вороненая.
- Нержавеющая сталь без покрытия.
Указания по применению:
- Вместе с винтом с потайной головкой DIN EN ISO 2009, или DIN EN ISO 10642 установочные шайбы используются на торцовой поверхности конца вала для осевого крепления и фиксации маховиков и кривошипных рукояток со шпоночным пазом.
- Стальные шайбы могут использоваться в качестве сопрягаемой детали магнитов.
- 1 – винт с потайной головкой DIN EN ISO 2009, или DIN EN ISO 10642.
- 2 – установочная шайба.
- 3 – маховик.
- 4 – вал.
Шайбы подходят для:
- K0161 Полированных дисковых маховиков из алюминия.
- K0162 Полированных маховиков из алюминия с двумя спицами.
- K0163 Дисковых маховиков из алюминия без ручки с D3 25-51.
- K0165 Дисковых маховиков из пластика без ручки.
| Номер заказа | Материал | D1 | D2 | D3 | G | H |
|---|---|---|---|---|---|---|
| K0173.00310 | Сталь 1.0718 | 3,2 | 10 | 6 | M3 | 2 |
| K0173.00313 | Сталь 1.0718 | 3,2 | 13 | 6 | M3 | 2 |
| K0173.00416 | Сталь 1.0718 | 4,3 | 16 | 8,4 | M4 | 3 |
| K0173.00420 | Сталь 1.0718 | 4,3 | 20 | 8,4 | M4 | 3 |
| K0173.00520 | Сталь 1.0718 | 5,3 | 20 | 10 | M5 | 3,5 |
| K0173.00522 | Сталь 1.0718 | 5,3 | 22 | 10 | M5 | 3,5 |
| K0173.00525 | Сталь 1.0718 | 5,3 | 25 | 10 | M5 | 3,5 |
| K0173.00528 | Сталь 1.0718 | 5,3 | 28 | 10 | M5 | 3,5 |
| K0173.00630 | Сталь 1.0718 | 6,4 | 30 | 12 | M6 | 4 |
| K0173.00632 | Сталь 1.0718 | 6,4 | 32 | 12 | M6 | 4 |
| K0173.00636 | Сталь 1.0718 | 6,4 | 36 | 12 | M6 | 4 |
| K0173.00640 | Сталь 1.0718 | 6,4 | 40 | 12 | M6 | 5 |
| K0173.00645 | Сталь 1.0718 | 6,4 | 45 | 12 | M6 | 6 |
| K0173.00652 | Сталь 1.0718 | 6,4 | 52 | 12 | M6 | 6 |
| K0173.10310 | Нержавеющая сталь 1.4305 | 3,2 | 10 | 6 | M3 | 2 |
| K0173.10313 | Нержавеющая сталь 1.4305 | 3,2 | 13 | 6 | M3 | 2 |
| K0173.10416 | Нержавеющая сталь 1.4305 | 4,3 | 16 | 8,4 | M4 | 3 |
| K0173.10420 | Нержавеющая сталь 1.4305 | 4,3 | 20 | 8,4 | M4 | 3 |
| K0173.10520 | Нержавеющая сталь 1.4305 | 5,3 | 20 | 10 | M5 | 3,5 |
| K0173.10522 | Нержавеющая сталь 1.4305 | 5,3 | 22 | 10 | M5 | 3,5 |
| K0173.10525 | Нержавеющая сталь 1.4305 | 5,3 | 25 | 10 | M5 | 3,5 |
| K0173.10528 | Нержавеющая сталь 1.4305 | 5,3 | 28 | 10 | M5 | 3,5 |
| K0173.10630 | Нержавеющая сталь 1.4305 | 6,4 | 30 | 12 | M6 | 4 |
| K0173.10632 | Нержавеющая сталь 1.4305 | 6,4 | 32 | 12 | M6 | 4 |
| K0173.10636 | Нержавеющая сталь 1.4305 | 6,4 | 36 | 12 | M6 | 4 |
| K0173.10640 | Нержавеющая сталь 1.4305 | 6,4 | 40 | 12 | M6 | 5 |
| K0173.10645 | Нержавеющая сталь 1.4305 | 6,4 | 45 | 12 | M6 | 6 |
| K0173.10652 | Нержавеющая сталь 1.4305 | 6,4 | 52 | 12 | M6 | 6 |
