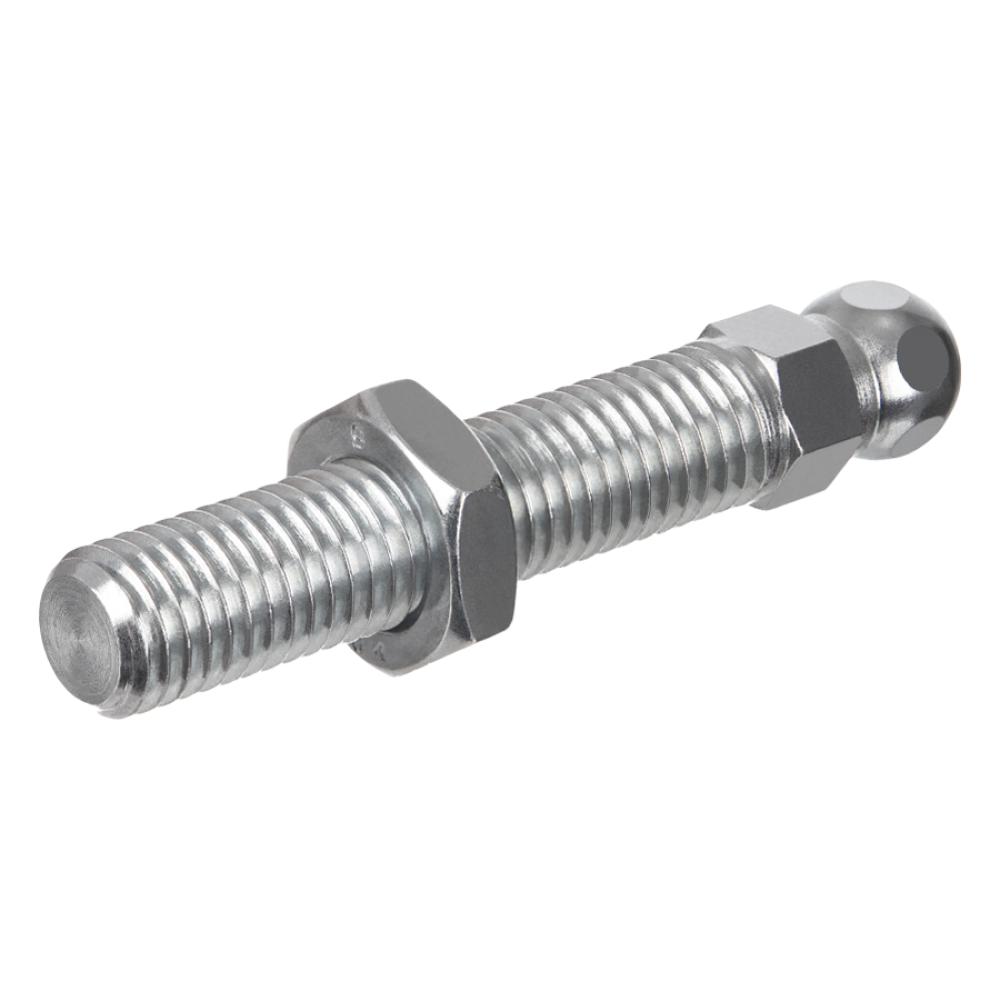

A00020 Винты с гайкой для оснований шарнирных опор, 20°

A00020 Винты с гайкой для оснований шарнирных опор, 20°

Производитель: Алтервиа
Модель: A00020
Наличие: Под заказ 3-6 дней
Просмотров 217

Описание товара

Материал:

  • Сталь 35 (ГОСТ 1050-2013).

Исполнение:

  • Оцинкованные Ц9 (покрытие толщиной 9 мкм ГОСТ 9.306-85).

Указания по применению:

  • Шарнирные опоры компонуются из основания и винта.
  • Общая высота шарнирной опоры рассчитывается из длины винта + высоты шестигранника + 22,5 мм (общая высота опоры = L + L1 + 22,5 мм).

Винты подходят для:

  • A00016 Оснований опор из пластика с глухими отверстиями, 20°.
  • K0415 Оснований шарнирных опор из пластика, 20°.
  • K0417 Оснований шарнирных опор из цинка с крепежным отверстием, 20°.
  • K0430 Резьбовых вставок для установки на квадратные трубы.
  • K0654 Оснований шарнирных опор из усиленного пластика, 20°.
Номер заказаМатериалD1LL1SWДопустимая нагрузка макс., кг
A00020.106030СтальM6307,514203,94
A00020.108040СтальM8407,514356,9
A00020.108080СтальM8807,514356,9
A00020.110045СтальM10457,514479,27
A00020.110070СтальM10707,514479,27
A00020.110090СтальM10907,514479,27
A00020.110125СтальM101257,514479,27
A00020.110150СтальM101507,514479,27
A00020.112045СтальM12457,514785,18
A00020.112066СтальM12667,514785,18
A00020.112100СтальM121007,514785,18
A00020.112125СтальM121257,514785,18
A00020.112150СтальM121507,514785,18
A00020.114066СтальM14667,5141131,88
A00020.114100СтальM141007,5141131,88
A00020.114125СтальM141257,5141131,88
A00020.114150СтальM141507,5141131,88
A00020.116066СтальM16667,5171478,59
A00020.116100СтальM161007,5171478,59
A00020.116125СтальM161257,5171478,59
A00020.116150СтальM161507,5171478,59
A00020.116200СтальM162007,5171478,59
A00020.120100СтальM2010010,5222477,91
A00020.120150СтальM2015010,5222477,91
A00020.120200СтальM2020010,5222477,91
A00020.124150СтальM2415010,5243681,18
