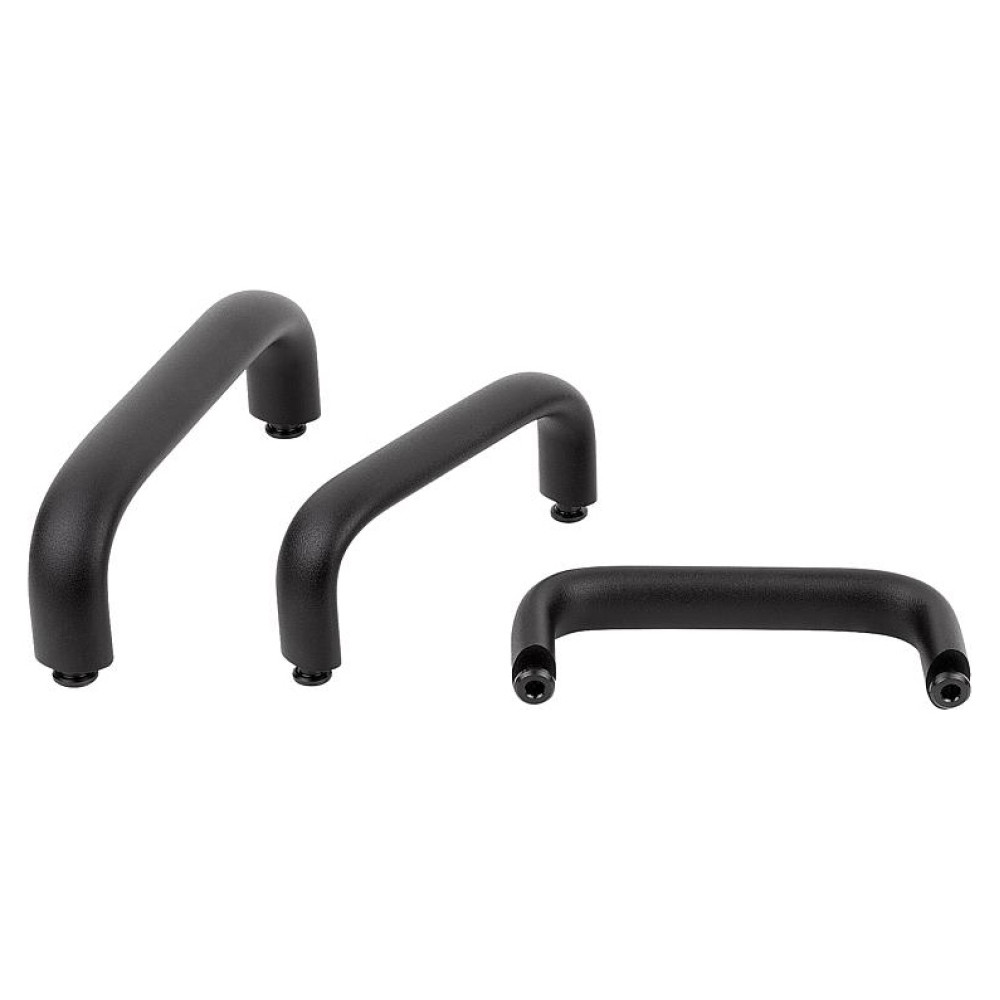

K0204 Ручки бугельные из алюминия съемные
Просмотров 125
Описание товара
Материал:
- Ручки овального сечения из алюминия EN AW-6060.
- Установочные штифты и плоские заглушки из автоматной стали 1.0718.
Исполнение:
- Алюминий с черным порошковым покрытием.
- Автоматная сталь вороненная.
Указания по применению:
- Данные ручки хорошо подходят для промышленного оборудования, тары и ящиков.
- Ручки закрепляются посредством системы штепсельных соединений.
- Демонтаж выполняется в ненагруженном состоянии.
Указания по монтажу:
- Для крепления необходимо провести подготовительные работы.
Указания по использованию:
- S - установите рукоятку в отверстие
- E - рукоятка упирается в плоскую заглушку.
- A - заблокируйте параллельным подъемом рукоятки.
- Ручку можно нагружать только вертикально вверх.
- Отсоединение осуществляется в обратной последовательности.
| Номер заказа | A | A1 | A2 | B | B1 | B2 | D | D1 | H | H1 | L | Допустимая нагрузка, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0204.10012001 | 100 | 24 | 7 | 35 | 13 | 21 | M5x16 | 12 | 58 | 8 | 135 | 101,97 |
| K0204.11212001 | 112 | 24 | 7 | 35 | 13 | 21 | M5x16 | 12 | 58 | 8 | 147 | 101,97 |
| K0204.11214001 | 112 | 26 | 8 | 40 | 15 | 25 | M5x16 | 14 | 63 | 8 | 152 | 101,97 |
| K0204.12012001 | 120 | 24 | 7 | 35 | 13 | 21 | M5x16 | 12 | 58 | 8 | 155 | 101,97 |
| K0204.12014001 | 120 | 26 | 8 | 40 | 17 | 25 | M5x16 | 14 | 63 | 8 | 160 | 101,97 |
| K0204.12812001 | 128 | 24 | 7 | 35 | 13 | 21 | M5x16 | 12 | 58 | 8 | 163 | 101,97 |
| K0204.12814001 | 128 | 26 | 8 | 40 | 17 | 25 | M5x16 | 14 | 63 | 8 | 168 | 101,97 |
| K0204.16012001 | 160 | 24 | 7 | 35 | 13 | 21 | M5x16 | 12 | 58 | 8 | 195 | 101,97 |
| K0204.16014001 | 160 | 26 | 8 | 40 | 17 | 25 | M5x16 | 14 | 63 | 8 | 200 | 101,97 |
| K0204.18014001 | 180 | 26 | 8 | 40 | 17 | 25 | M5x16 | 14 | 63 | 8 | 220 | 101,97 |
| K0204.19214001 | 192 | 26 | 8 | 40 | 17 | 25 | M5x16 | 14 | 63 | 8 | 232 | 101,97 |
| K0204.35014001 | 350 | 26 | 8 | 40 | 17 | 25 | M5x16 | 14 | 63 | 8 | 390 | 101,97 |
