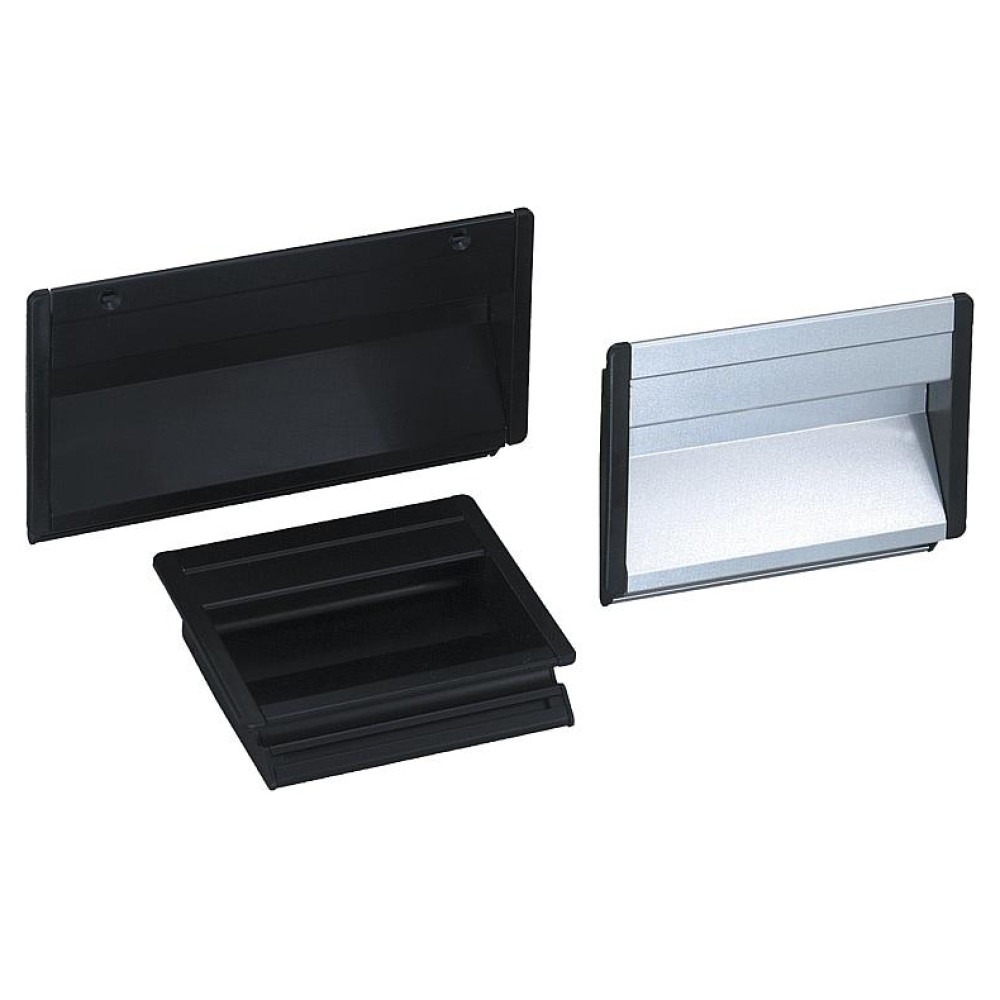

K0238 Ручки врезные из алюминия

K0238 Ручки врезные из алюминия

Производитель: Kipp
Модель: K0238
Наличие: Под заказ 3-6 дней
Просмотров 78

Описание товара

Материал:

  • Ручки из алюминиевого профиля.
  • Колпачки из полиамида.
  • Профили из резины.
  • Болты из стали (только для формы B).

Исполнение:

  • Алюминий анодированный лощеный.
  • Цвет алюминия (на выбор): черный или натуральный.
  • Резина черного цвета.
  • Болты из стали M4 с потайной головкой оцинкованы.

Указания по применению:

  • Чашечные ручки формы A можно использовать без винтового крепления для пластин толщиной 1-2,5 мм.
  • Два резиновых профиля обеспечивают полную безопасность во время установки.
  • Ручки формы В могут так же крепиться снаружи при помощи двух винтов.
  • Два поперечных паза, установленных под углом 90° также могут понадобиться при монтаже дополнительных деталей.
  • Данные ручки хорошо подходят для промышленного оборудования и корпусов приборов.

Указания по монтажу:

  • После установки нижнего резинового профиля необходимо нажать на оба боковых колпачка.
  • Рукоятка помещается под 45 ° над нижним краем монтажного отверстия и удерживается стенкой корпуса.
  • В зависимости о типа конструкции второй резиновый профиль устанавливается в верхний паз или осуществляется крепление при помощи болтов.
Номер заказаФормаИсполнениеЦвет основыHLL1TПодходящее монтажное отверстиеДопустимая нагрузка, кг
K0238.10011AВставноеЧерный9010011519,5104x7350,99
K0238.10013AВставноеНатуральный9010011519,5104x7350,99
K0238.11811AВставноеЧерный9011813319,5122x7350,99
K0238.11813AВставноеНатуральный9011813319,5122x7350,99
K0238.16711AВставноеЧерный9016718219,5171x7350,99
K0238.16713AВставноеНатуральный9016718219,5171x7350,99
Номер заказаФормаИсполнениеЦвет основыHLL1TПодходящее монтажное отверстиеДопустимая нагрузка, кг
K0238.10021BПривинчиваемоеЧерный9010011519,5104x7350,99
K0238.10023BПривинчиваемоеНатуральный9010011519,5104x7350,99
K0238.11821BПривинчиваемоеЧерный9011813319,5122x7350,99
K0238.11823BПривинчиваемоеНатуральный9011813319,5122x7350,99
K0238.16721BПривинчиваемоеЧерный9016718219,5171x7350,99
K0238.16723BПривинчиваемоеНатуральный9016718219,5171x7350,99
