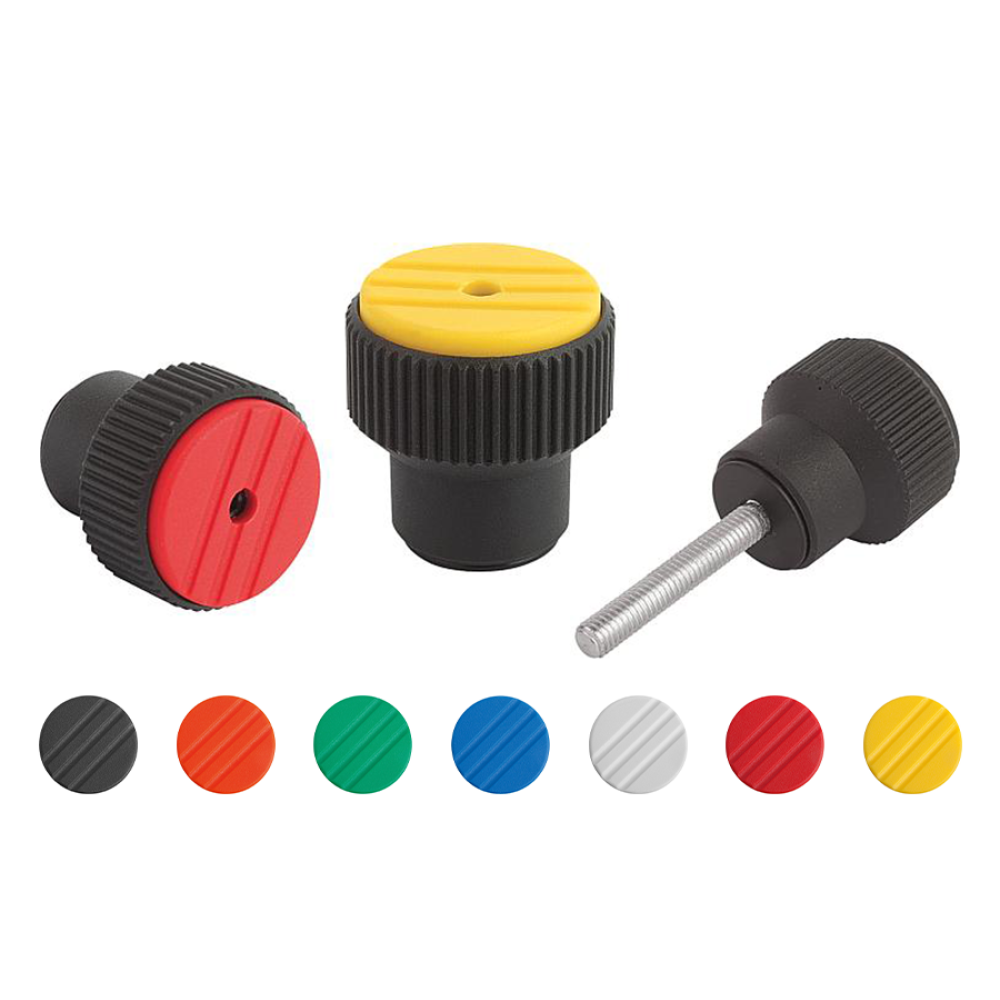

K0277 Ручки с накаткой и ограничением крутящего момента
Просмотров 70
Описание товара
Материал:
- Ручки из термопласта.
- Втулка и болт из стали 5.8.
Исполнение:
- Основа черно-серого цвета.
- Цвет крышки (на выбор): черно-серый RAL 7021, светло-серый RAL 7035, ярко-красный RAL 3020, ярко-желтый RAL 1021, оранжевый чистый RAL 2004, ярко-зеленый RAL 6032, ярко-синий RAL 5017.
- Втулка вороненая.
- Болт с синим пассивированием.
- С резьбовой втулкой.
- С наружной резьбой.
Указания по применению:
- Необходимый крутящий момент устанавливается при помощи регулировочного винта.
- При достижении установленного крутящего момента ручка свободно прокручивается.
Номер заказа | Исполнение | Материал комп. | Цвет крышки | Размер | D | D1 | D2 | D3 | D4 | H | H1 | T | Крутящий момент, Нм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
K0277.205 | С резьбовой втулкой | Сталь | Черно-серый RAL 7021 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 5 | 0,1-0,3 |
K0277.2051 | С резьбовой втулкой | Сталь | Оранжевый чистый RAL 2004 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 5 | 0,1-0,3 |
K0277.2052 | С резьбовой втулкой | Сталь | Ярко-зеленый RAL 6032 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 5 | 0,1-0,3 |
K0277.2053 | С резьбовой втулкой | Сталь | Ярко-синий RAL 5017 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 5 | 0,1-0,3 |
K0277.2055 | С резьбовой втулкой | Сталь | Светло-серый RAL 7035 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 5 | 0,1-0,3 |
K0277.2056 | С резьбовой втулкой | Сталь | Ярко-красный RAL 3020 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 5 | 0,1-0,3 |
K0277.2057 | С резьбовой втулкой | Сталь | Ярко-желтый RAL 1021 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 5 | 0,1-0,3 |
K0277.206 | С резьбовой втулкой | Сталь | Черно-серый RAL 7021 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 6 | 0,1-0,3 |
K0277.2061 | С резьбовой втулкой | Сталь | Оранжевый чистый RAL 2004 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 6 | 0,1-0,3 |
K0277.2062 | С резьбовой втулкой | Сталь | Ярко-зеленый RAL 6032 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 6 | 0,1-0,3 |
K0277.2063 | С резьбовой втулкой | Сталь | Ярко-синий RAL 5017 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 6 | 0,1-0,3 |
K0277.2065 | С резьбовой втулкой | Сталь | Светло-серый RAL 7035 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 6 | 0,1-0,3 |
K0277.2066 | С резьбовой втулкой | Сталь | Ярко-красный RAL 3020 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 6 | 0,1-0,3 |
K0277.2067 | С резьбовой втулкой | Сталь | Ярко-желтый RAL 1021 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 6 | 0,1-0,3 |
K0277.306 | С резьбовой втулкой | Сталь | Черно-серый RAL 7021 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 10 | 0,1-0,3 |
K0277.3061 | С резьбовой втулкой | Сталь | Оранжевый чистый RAL 2004 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 10 | 0,1-0,3 |
K0277.3062 | С резьбовой втулкой | Сталь | Ярко-зеленый RAL 6032 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 10 | 0,1-0,3 |
K0277.3063 | С резьбовой втулкой | Сталь | Ярко-синий RAL 5017 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 10 | 0,1-0,3 |
K0277.3065 | С резьбовой втулкой | Сталь | Светло-серый RAL 7035 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 10 | 0,1-0,3 |
K0277.3066 | С резьбовой втулкой | Сталь | Ярко-красный RAL 3020 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 10 | 0,1-0,3 |
K0277.3067 | С резьбовой втулкой | Сталь | Ярко-желтый RAL 1021 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 10 | 0,1-0,3 |
K0277.308 | С резьбовой втулкой | Сталь | Черно-серый RAL 7021 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 14 | 0,1-0,3 |
K0277.3081 | С резьбовой втулкой | Сталь | Оранжевый чистый RAL 2004 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 14 | 0,1-0,3 |
K0277.3082 | С резьбовой втулкой | Сталь | Ярко-зеленый RAL 6032 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 14 | 0,1-0,3 |
K0277.3083 | С резьбовой втулкой | Сталь | Ярко-синий RAL 5017 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 14 | 0,1-0,3 |
K0277.3085 | С резьбовой втулкой | Сталь | Светло-серый RAL 7035 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 14 | 0,1-0,3 |
K0277.3086 | С резьбовой втулкой | Сталь | Ярко-красный RAL 3020 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 14 | 0,1-0,3 |
K0277.3087 | С резьбовой втулкой | Сталь | Ярко-желтый RAL 1021 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 14 | 0,1-0,3 |
Номер заказа | Исполнение | Материал комп. | Цвет крышки | Размер | D | D1 | D2 | D3 | D4 | H | H1 | L | Крутящий момент, Нм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
K0277.2051X30 | С наружной резьбой | Сталь | Оранжевый чистый RAL 2004 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 30 | 0,1-0,3 |
K0277.2051X50 | С наружной резьбой | Сталь | Оранжевый чистый RAL 2004 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 50 | 0,1-0,3 |
K0277.2052X30 | С наружной резьбой | Сталь | Ярко-зеленый RAL 6032 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 30 | 0,1-0,3 |
K0277.2052X50 | С наружной резьбой | Сталь | Ярко-зеленый RAL 6032 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 50 | 0,1-0,3 |
K0277.2053X30 | С наружной резьбой | Сталь | Ярко-синий RAL 5017 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 30 | 0,1-0,3 |
K0277.2053X50 | С наружной резьбой | Сталь | Ярко-синий RAL 5017 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 50 | 0,1-0,3 |
K0277.2055X30 | С наружной резьбой | Сталь | Светло-серый RAL 7035 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 30 | 0,1-0,3 |
K0277.2055X50 | С наружной резьбой | Сталь | Светло-серый RAL 7035 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 50 | 0,1-0,3 |
K0277.2056X30 | С наружной резьбой | Сталь | Ярко-красный RAL 3020 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 30 | 0,1-0,3 |
K0277.2056X50 | С наружной резьбой | Сталь | Ярко-красный RAL 3020 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 50 | 0,1-0,3 |
K0277.2057X30 | С наружной резьбой | Сталь | Ярко-желтый RAL 1021 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 30 | 0,1-0,3 |
K0277.2057X50 | С наружной резьбой | Сталь | Ярко-желтый RAL 1021 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 50 | 0,1-0,3 |
K0277.205X30 | С наружной резьбой | Сталь | Черно-серый RAL 7021 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 30 | 0,1-0,3 |
K0277.205X50 | С наружной резьбой | Сталь | Черно-серый RAL 7021 | 2 | M5 | 26 | 18 | 23 | 16 | 27 | 10,5 | 50 | 0,1-0,3 |
K0277.2061X30 | С наружной резьбой | Сталь | Оранжевый чистый RAL 2004 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 30 | 0,1-0,3 |
K0277.2061X50 | С наружной резьбой | Сталь | Оранжевый чистый RAL 2004 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 50 | 0,1-0,3 |
K0277.2062X30 | С наружной резьбой | Сталь | Ярко-зеленый RAL 6032 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 30 | 0,1-0,3 |
K0277.2062X50 | С наружной резьбой | Сталь | Ярко-зеленый RAL 6032 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 50 | 0,1-0,3 |
K0277.2063X30 | С наружной резьбой | Сталь | Ярко-синий RAL 5017 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 30 | 0,1-0,3 |
K0277.2063X50 | С наружной резьбой | Сталь | Ярко-синий RAL 5017 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 50 | 0,1-0,3 |
K0277.2065X30 | С наружной резьбой | Сталь | Светло-серый RAL 7035 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 30 | 0,1-0,3 |
K0277.2065X50 | С наружной резьбой | Сталь | Светло-серый RAL 7035 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 50 | 0,1-0,3 |
K0277.2066X30 | С наружной резьбой | Сталь | Ярко-красный RAL 3020 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 30 | 0,1-0,3 |
K0277.2066X50 | С наружной резьбой | Сталь | Ярко-красный RAL 3020 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 50 | 0,1-0,3 |
K0277.2067X30 | С наружной резьбой | Сталь | Ярко-желтый RAL 1021 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 30 | 0,1-0,3 |
K0277.2067X50 | С наружной резьбой | Сталь | Ярко-желтый RAL 1021 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 50 | 0,1-0,3 |
K0277.206X30 | С наружной резьбой | Сталь | Черно-серый RAL 7021 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 30 | 0,1-0,3 |
K0277.206X50 | С наружной резьбой | Сталь | Черно-серый RAL 7021 | 2 | M6 | 26 | 18 | 23 | 16 | 27 | 10,5 | 50 | 0,1-0,3 |
K0277.3061X40 | С наружной резьбой | Сталь | Оранжевый чистый RAL 2004 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 40 | 0,1-0,3 |
K0277.3061X60 | С наружной резьбой | Сталь | Оранжевый чистый RAL 2004 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 60 | 0,1-0,3 |
K0277.3062X40 | С наружной резьбой | Сталь | Ярко-зеленый RAL 6032 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 40 | 0,1-0,3 |
K0277.3062X60 | С наружной резьбой | Сталь | Ярко-зеленый RAL 6032 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 60 | 0,1-0,3 |
K0277.3063X40 | С наружной резьбой | Сталь | Ярко-синий RAL 5017 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 40 | 0,1-0,3 |
K0277.3063X60 | С наружной резьбой | Сталь | Ярко-синий RAL 5017 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 60 | 0,1-0,3 |
K0277.3065X40 | С наружной резьбой | Сталь | Светло-серый RAL 7035 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 40 | 0,1-0,3 |
K0277.3065X60 | С наружной резьбой | Сталь | Светло-серый RAL 7035 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 60 | 0,1-0,3 |
K0277.3066X40 | С наружной резьбой | Сталь | Ярко-красный RAL 3020 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 40 | 0,1-0,3 |
K0277.3066X60 | С наружной резьбой | Сталь | Ярко-красный RAL 3020 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 60 | 0,1-0,3 |
K0277.3067X40 | С наружной резьбой | Сталь | Ярко-желтый RAL 1021 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 40 | 0,1-0,3 |
K0277.3067X60 | С наружной резьбой | Сталь | Ярко-желтый RAL 1021 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 60 | 0,1-0,3 |
K0277.306X40 | С наружной резьбой | Сталь | Черно-серый RAL 7021 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 40 | 0,1-0,3 |
K0277.306X60 | С наружной резьбой | Сталь | Черно-серый RAL 7021 | 3 | M6 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 60 | 0,1-0,3 |
K0277.3081X40 | С наружной резьбой | Сталь | Оранжевый чистый RAL 2004 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 40 | 0,1-0,3 |
K0277.3081X60 | С наружной резьбой | Сталь | Оранжевый чистый RAL 2004 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 60 | 0,1-0,3 |
K0277.3082X40 | С наружной резьбой | Сталь | Ярко-зеленый RAL 6032 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 40 | 0,1-0,3 |
K0277.3082X60 | С наружной резьбой | Сталь | Ярко-зеленый RAL 6032 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 60 | 0,1-0,3 |
K0277.3083X40 | С наружной резьбой | Сталь | Ярко-синий RAL 5017 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 40 | 0,1-0,3 |
K0277.3083X60 | С наружной резьбой | Сталь | Ярко-синий RAL 5017 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 60 | 0,1-0,3 |
K0277.3085X40 | С наружной резьбой | Сталь | Светло-серый RAL 7035 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 40 | 0,1-0,3 |
K0277.3085X60 | С наружной резьбой | Сталь | Светло-серый RAL 7035 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 60 | 0,1-0,3 |
K0277.3086X40 | С наружной резьбой | Сталь | Ярко-красный RAL 3020 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 40 | 0,1-0,3 |
K0277.3086X60 | С наружной резьбой | Сталь | Ярко-красный RAL 3020 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 60 | 0,1-0,3 |
K0277.3087X40 | С наружной резьбой | Сталь | Ярко-желтый RAL 1021 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 40 | 0,1-0,3 |
K0277.3087X60 | С наружной резьбой | Сталь | Ярко-желтый RAL 1021 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 60 | 0,1-0,3 |
K0277.308X40 | С наружной резьбой | Сталь | Черно-серый RAL 7021 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 40 | 0,1-0,3 |
K0277.308X60 | С наружной резьбой | Сталь | Черно-серый RAL 7021 | 3 | M8 | 34 | 22 | 31 | 20 | 37,5 | 14,5 | 60 | 0,1-0,3 |
