Опорные поверхности и поверхности зажима шлифованные.
Указания по применению:
Шаг растра 50 ±0,02 мм.

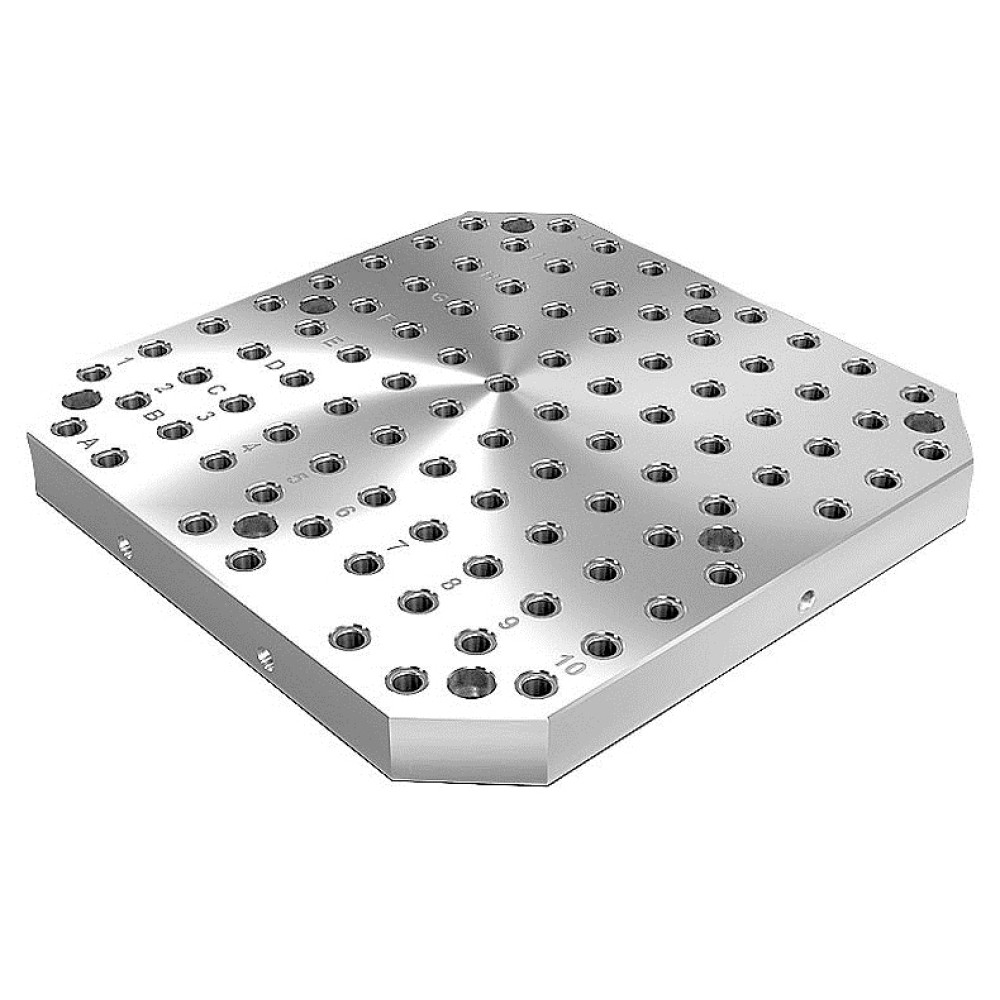

Данные плиты используются для компоновки модульных приспособлений.
Плиты базируют и закрепляют непосредственно на столах станков.
Координатно-фиксирующие отверстия с буквенно-цифровыми обозначениями гарантируют точное взаимное расположение зажимных элементов при повторном применении.
Плиты адаптированы к паллетам для металлообрабатывающих станков стандарта DIN 55201 и к паллетам для металлообрабатывающих станков согласно JIS6337-1980.
Указания по заказу:
В комплект поставки входят рым-болты для транспортировки.
Базирующие пальцы для фиксации на столах станков стандарта DIN 55201 и для закрывания координатно-фиксирующих отверстий заказываются отдельно.
