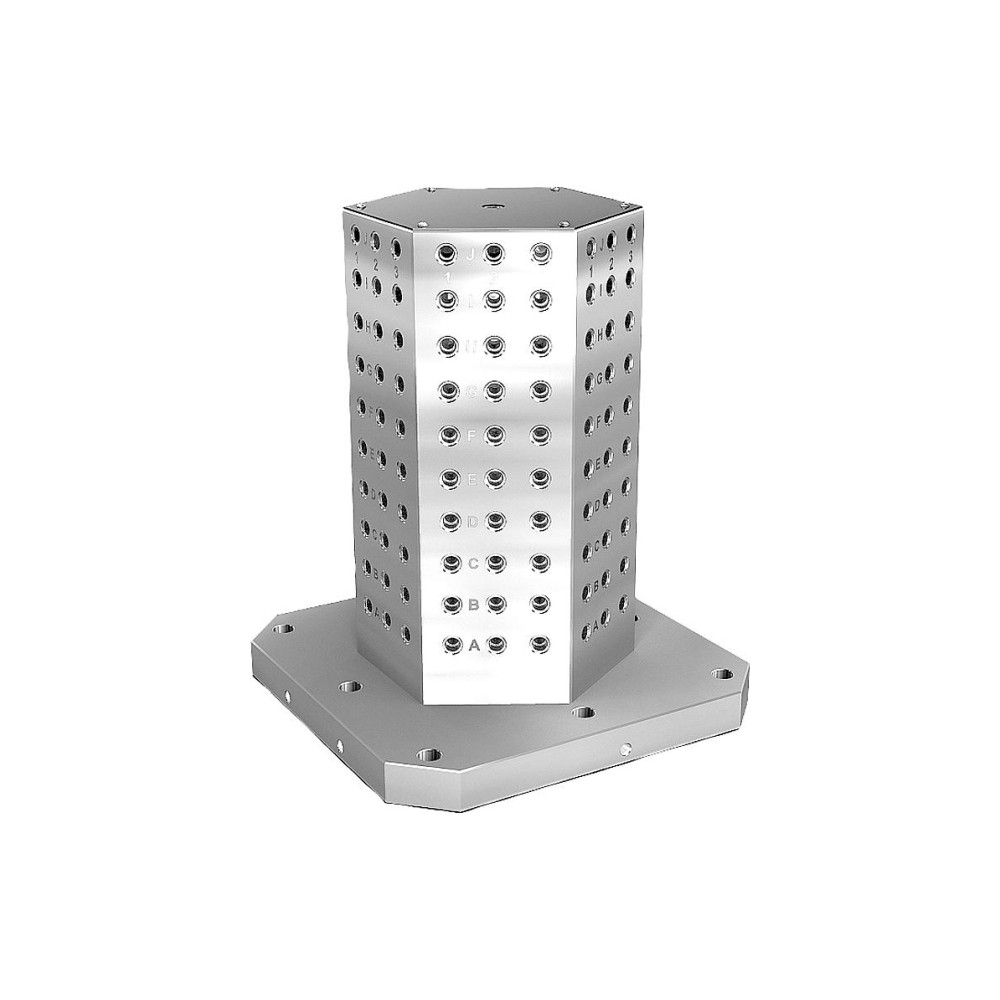

K1534 Стойки шестисторонние, шаг растра 50±0,02 мм, EN-GJL-300

0 отзывов

Производитель: Kipp

Модель: K1534

Наличие: Под заказ 3-6 дней

Количество

Материал:

Стойки с растровыми отверстиями используются на горизонтальных обрабатывающих центрах.
Растровые отверстия с буквенно-цифровыми обозначениями гарантируют точное взаимное расположение зажимных элементов при повторном применении.
Стойки подходят для столов металлообрабатывающих станков стандарта DIN 55201 и JIS6337-1980.

В комплект поставки входят рым-болты для транспортировки.
Базирующие пальцы для фиксации плит на столах станков стандарта DIN 55201 и заглушки для растровых отверстий заказываются отдельно.

Номер заказа	NB	NL	Количество растровых отверстий	D	D1	D2	D3	D4	D5	H	H1	L	L1	L2	L3	L4	L5	L6	L7	L8
K1534.21240050	7	1	96	12	M12	20	M16	M12	M16	500	50	400	250	320	300	200	200	150	55	144
K1534.21240065	10	1	132	12	M12	20	M16	M12	M16	650	50	400	250	320	300	200	200	150	55	144
K1534.21250060	9	2	180	12	M12	20	M16	M12	M16	600	50	500	300	400	200	-	250	200	75	-
K1534.21250075	12	2	234	12	M12	20	M16	M12	M16	750	50	500	300	400	200	-	250	200	75	-
K1534.21263070	11	2	216	12	M12	25	M16	M16	M16	700	50	630	350	500	400	-	315	200	100	202
K1534.21263085	14	2	270	12	M12	25	M16	M16	M16	850	50	630	350	500	400	-	315	200	100	202
K1534.21280080	13	4	420	12	M12	25	M16	M16	M16	800	50	800	500	640	600	400	400	300	135	-
K1534.21280100	17	4	540	12	M12	25	M16	M16	M16	1000	50	800	500	640	600	400	400	300	135	-
K1534.21640050	7	1	96	16	M16	20	M16	M12	M16	500	50	400	250	320	300	200	200	150	55	144
K1534.21640065	10	1	132	16	M16	20	M16	M12	M16	650	50	400	250	320	300	200	200	150	55	144
K1534.21650060	9	2	180	16	M16	20	M16	M12	M16	600	50	500	300	400	200	-	250	200	75	-
K1534.21650075	12	2	234	16	M16	20	M16	M12	M16	750	50	500	300	400	200	-	250	200	75	-
K1534.21663070	11	2	216	16	M16	25	M16	M16	M16	700	50	630	350	500	400	-	315	200	100	202
K1534.21663085	14	2	270	16	M16	25	M16	M16	M16	850	50	630	350	500	400	-	315	200	100	202
K1534.21680080	13	4	420	16	M16	25	M16	M16	M16	800	50	800	500	640	600	400	400	300	135	-
K1534.21680100	17	4	540	16	M16	25	M16	M16	M16	1000	50	800	500	640	600	400	400	300	135	-
