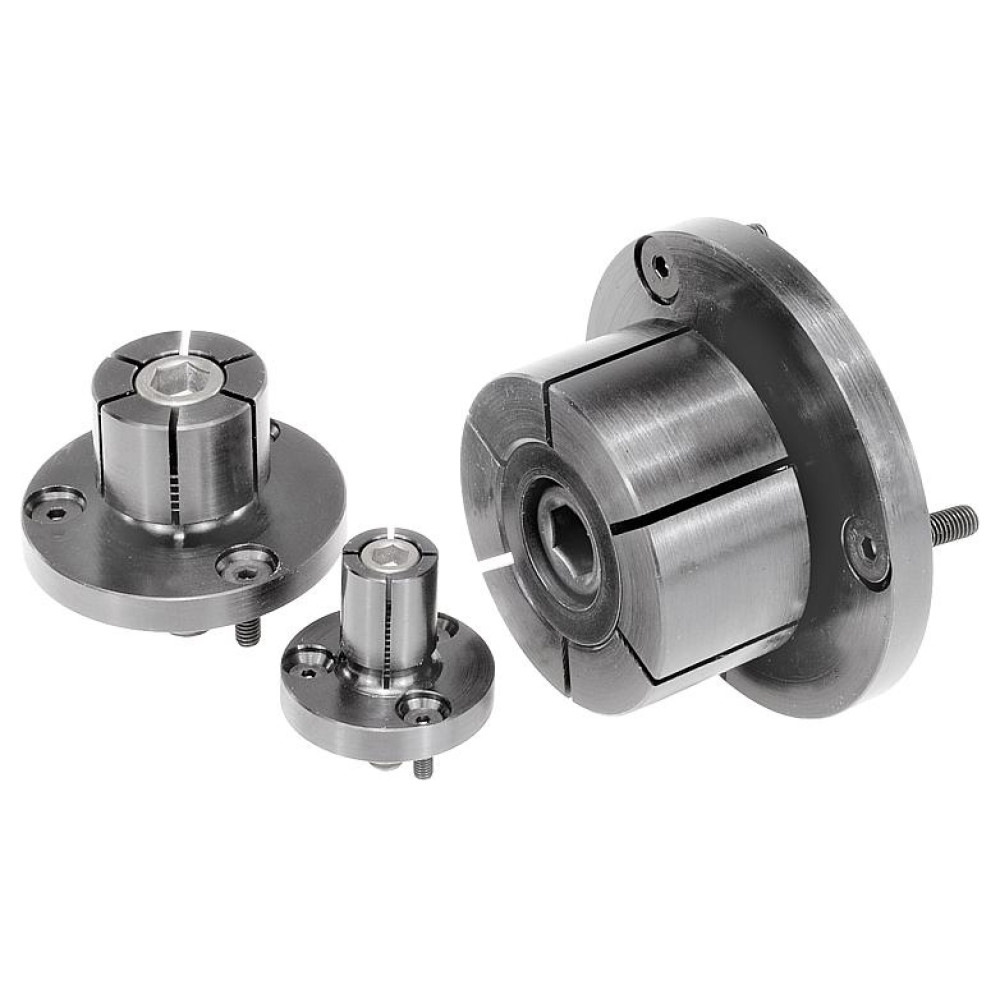

K0357 Зажимы цанговые внутренние с крепежным фланцем

K0357 Зажимы цанговые внутренние с крепежным фланцем

Производитель: Kipp
Модель: K0357
Наличие: Под заказ 3-6 дней
Просмотров 127

Описание товара

Материалы:

  • Корпус из конструкционной стали.
  • Болт с конической головкой из цементируемой стали.

Исполнение:

  • Конструкционная сталь вороненная.

Указания по применению:

  • Внутренние цанговые зажимы хорошо подходят для вторичной обработки обтачиваемых деталей.
  • Диаметр D устанавливается с помощью вращения или фрезерования соответственно диаметру детали.
  • Зажим осуществляется ключом с внутренним шестигранником или гидравлическим способом.

Указания по монтажу:

  • Внутренние цанговые зажимы примерно на 0,1 мм больше диаметра исходного положения.
  • Цанги обрабатываются на токарном или фрезерном станке на внутреннем диаметре детали.
  • При необходимости фланец может быть центрирован в отверстии или штифтами.
Номер заказаDD мин.D1D2D3D4HH1H2H3SWМомент затяжки макс., НмЗажимное усилие макс., кг
K0357.0204077,44,120 h913,7M2M210,77,66,14,11,50,7112,17
K0357.04081212,4829,72 h921M3M421,81615835428,28
K0357.06121414,212,231,5 h923,1M3M624,9191512517866,76
K0357.062027271850 h939,4M4M1028,622,217,5178602039,43
K0357.0814202013,537,5 h929M3M824,91915146341131,88
K0357.10253535,32356 h945,5M4M1231,825,420,621101502681,85
K0357.1234424229,369,5 h855,9M5M1639,631,82722142804537,74
K0357.12345251,529,375,5 h963,9M5M1639,631,82722142804537,74
K0357.163010310329,3132,9 h9118M6M1645,537,632,320142804537,74
K0357.163017517529,3132,9 h9118M6M1645,537,632,320142804537,74
K0357.16307777,729,3107,5 h992,5M6M1645,537,632,320142804537,74
