Натяжной болт улучшенный до 10.9, закаленный и покрытый PTFE.

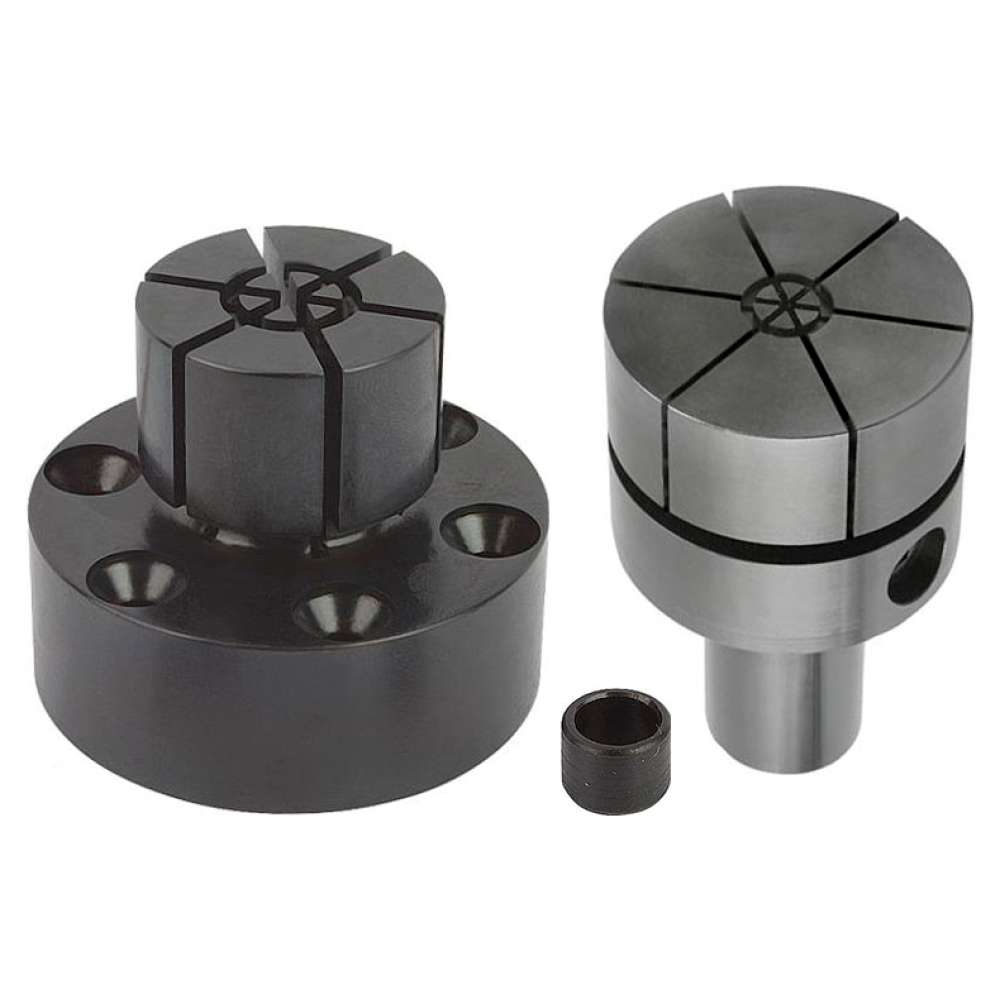

Типы внутренних цанговых зажимов (на выбор):
Форма A - с монтажным фланцем.
Форма B - с зажимной шейкой.
Указания по применению:
Благодаря натяжному болту находящемуся сбоку цанговые зажимы хорошо подходят для вторичной обработки обтачиваемых деталей с глухим отверстием.
Вращением или фрезерованием диаметр D устанавливается соответственно диаметру детали.
Зажим осуществляется вручную ключом со внутренним шестигранником.
Форма A хорошо подходит для комбинированных, сверлильных и фрезерных станков.
Форма B хорошо подходит для токарных станков.
Указания по монтажу:
Цанговые зажимы с механическим зажимом примерно на 0,1 мм больше диаметра исходного положения.
Цанговые зажимы с механическим зажимом обрабатываются на токарном или фрезерном станке на внутреннем диаметре детали. Для обработки используется блокировочное кольцо.
При необходимости фланец может быть центрирован в калибровом отверстии или штифтами.
