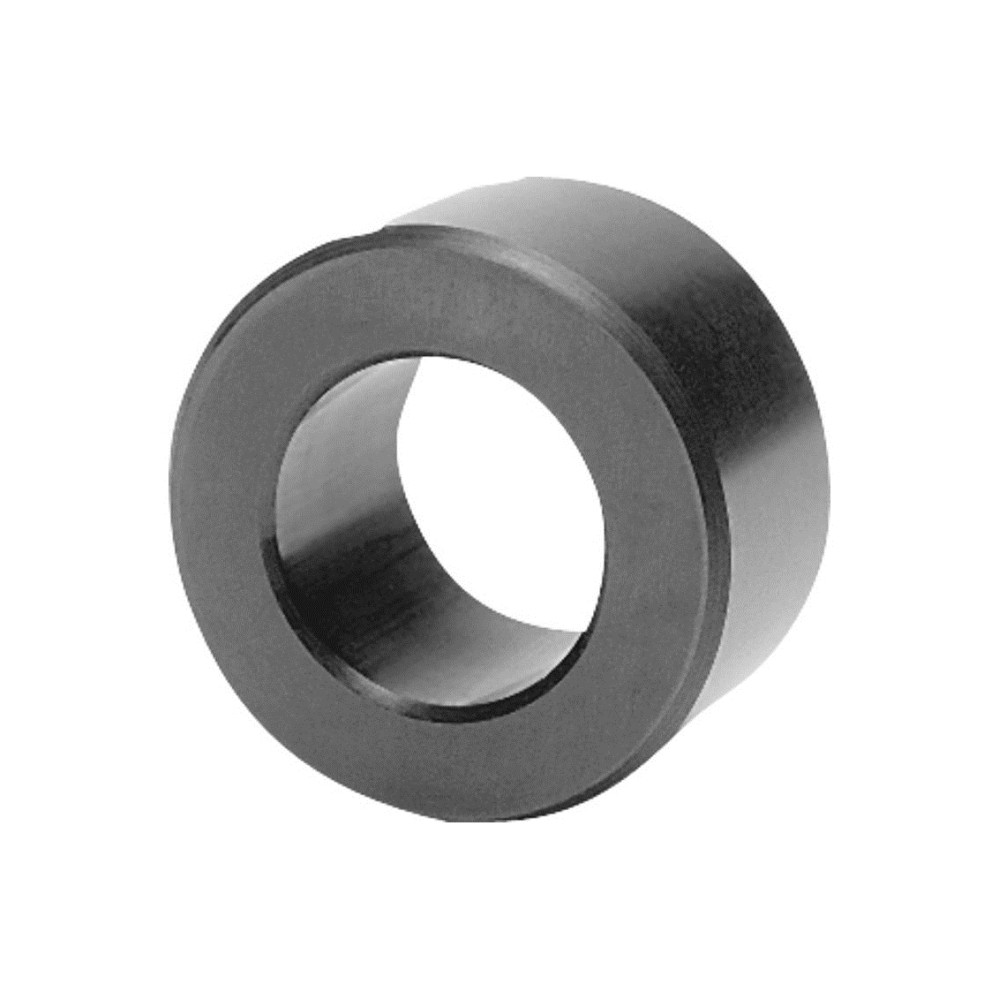

K0936 Втулки центрирующие для механических цилиндров Ball lock
K0936 Втулки центрирующие для механических цилиндров Ball lock
K0936 Втулки центрирующие для механических цилиндров Ball lock
K0936 Втулки центрирующие для механических цилиндров Ball lock
K0936 Втулки центрирующие для механических цилиндров Ball lock

K0936 Втулки центрирующие для механических цилиндров Ball lock

0 отзывов
Производитель: Kipp
Модель: K0936
Наличие: Под заказ 3-6 дней
Просмотров 81

Описание товара

Материал:

  • Подшипниковая сталь.

Исполнение:

  • Закаленные и вороненные.

Указания по применению:

  • При допуске межосевого расстояния ± 0,005 мм и использовании 2-х центрирующих втулок класса точности I возможна точность повторяемости зажима в пределах ± 0,013 мм.
  • При допуске межосевого расстояния ± 0,03 мм и использовании по одной центрирующей втулке класса точности I и класса точности II возможна точность повторяемости зажима в пределах ±0,04 мм.
  • Центрирующие втулки запрессовываются с небольшим усилием в посадочные отверстия крепежных плит.

Втулки подходят для:

  • K0935 Быстрозажимных механических цилиндров Ball lock.
Номер заказаИсполнениеDD1LДопуск для межосевого расстоянияПодходящее посадочное отверстие
K0936.113013Класс точности I1319,0413+0,005 - +0,01819,016 +0,01
K0936.113020Класс точности I1319,0420+0,005 - +0,01819,016 +0,01
K0936.116020Класс точности I1625,04220+0,005 - +0,01825,016 +0,01
K0936.116025Класс точности I1625,04225+0,005 - +0,01825,016 +0,01
K0936.120020Класс точности I2035,04220+0,005 - +0,01835,018 +0,01
K0936.120025Класс точности I2035,04225+0,005 - +0,01835,018 +0,01
K0936.125020Класс точности I2535,04220+0,005 - +0,01835,018 +0,01
K0936.125025Класс точности I2535,04225+0,005 - +0,01835,018 +0,01
K0936.130020Класс точности I3045,04220+0,005 - +0,01845,018 +0,01
K0936.130025Класс точности I3045,04225+0,005 - +0,01845,018 +0,01
K0936.135020Класс точности I3545,04220+0,005 - +0,01845,018 +0,01
K0936.135025Класс точности I3545,04225+0,005 - +0,01845,018 +0,01
K0936.135040Класс точности I3545,04240+0,005 - +0,01845,018 +0,01
K0936.135050Класс точности I3545,04250+0,005 - +0,01845,018 +0,01
K0936.150020Класс точности I5063,54620+0,005 - +0,01863,521 +0,01
K0936.150040Класс точности I5063,54640+0,005 - +0,01863,521 +0,01
K0936.150050Класс точности I5063,54650+0,005 - +0,01863,521 +0,01
K0936.213013Класс точности II1319,0413+0,025 - +0,0519,016 +0,01
K0936.213020Класс точности II1319,0420+0,025 - +0,0519,016 +0,01
K0936.216020Класс точности II1625,04220+0,025 - +0,0525,016 +0,01
K0936.216025Класс точности II1625,04225+0,025 - +0,0525,016 +0,01
K0936.220020Класс точности II2035,04220+0,025 - +0,0535,018 +0,01
K0936.220025Класс точности II2035,04225+0,025 - +0,0535,018 +0,01
K0936.225020Класс точности II2535,04220+0,025 - +0,0535,018 +0,01
K0936.225025Класс точности II2535,04225+0,025 - +0,0535,018 +0,01
K0936.230020Класс точности II3045,04220+0,025 - +0,0545,018 +0,01
K0936.235025Класс точности II3545,04225+0,025 - +0,0545,018 +0,01
K0936.235040Класс точности II3545,04240+0,025 - +0,0545,018 +0,01
K0936.235050Класс точности II3545,04250+0,025 - +0,0545,018 +0,01
K0936.250025Класс точности II5063,54625+0,025 - +0,0563,521 +0,01
K0936.250040Класс точности II5063,54640+0,025 - +0,0563,521 +0,01
K0936.250050Класс точности II5063,54650+0,025 - +0,0563,521 +0,01
