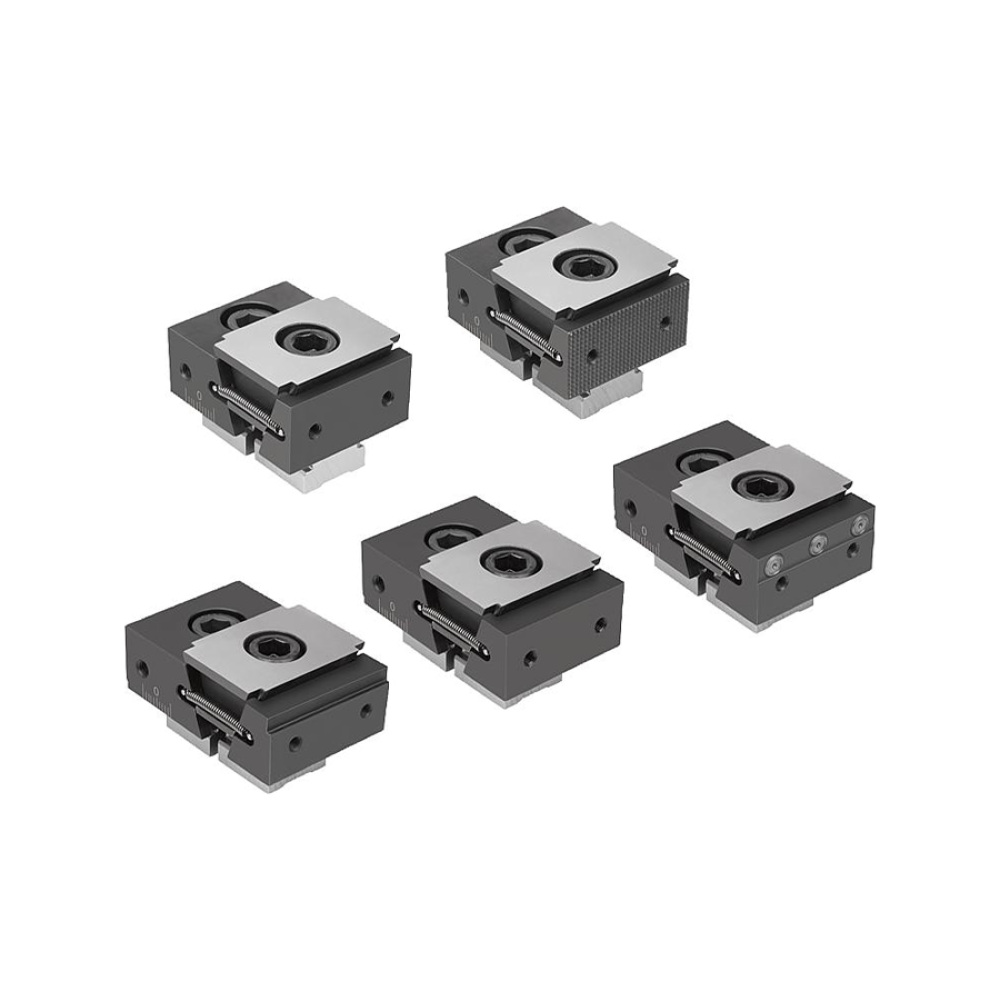

K1749 Зажимные элементы с контропорой для приспособлений (K1830)

0 отзывов

Производитель: Kipp

Модель: K1749

Наличие: Под заказ 3-6 дней

Количество

Материал:

Типы элементов (на выбор):

Данные зажимные элементы могут использоваться только в комбинации с зажимными клиновыми приспособлениями с Т-пазами.
При завинчивании натяжного болта зажимной сегмент прижимает заготовку к контропоре.
За счет прорезного удлиненного отверстия в двойном клине можно сдвигать зажимные элементы или компенсировать допуск.
В боковых резьбовых отверстиях можно закрепить упоры (K1755).
Два крепежных отверстия на зажимных поверхностях позволяют установить дополнительно опорные планки (K1752) для оптимальной глубины зажима заготовки.
Боковая шкала на контропоре гарантирует высокую точность повторения зажима.

В комплект поставки входят:

Номер заказа	Форма	Исполнение	B	B1	D	G	H	H1	H3	L мин.	L макс.	Z	Момент затяжки макс., Нм	Зажимное усилие макс., кг
K1749.0500112	A	Стандартное	50	30	M5	M12x30	25	12,5	3,5	64	70	M12x25	8,67	3059,15

Номер заказа	Форма	Исполнение	B	B1	D	G	H	H1	H3	L мин.	L макс.	Z	Момент затяжки макс., Нм	Зажимное усилие макс., кг
K1749.0500212	B	С рифлением	50	30	M5	M12x30	25	12,5	3,5	64	70	M12x25	8,67	3059,15

Номер заказа	Форма	Исполнение	B	B1	D	G	H	H1	H2	H3	L мин.	L макс.	Z	Момент затяжки макс., Нм	Зажимное усилие макс., кг
K1749.0502312	C	Ступенчатое	50	30	M5	M12x30	25	12,5	2	3,5	71	77	M12x25	8,67	3059,15
K1749.0505312	C	Ступенчатое	50	30	M5	M12x30	25	12,5	5	3,5	71	77	M12x25	8,67	3059,15

Номер заказа	Форма	Исполнение	B	B1	D	G	H	H1	H3	L мин.	L макс.	Z	Момент затяжки макс., Нм	Зажимное усилие макс., кг
K1749.0500412	D	С припуском под обработку	50	30	M5	M12x30	25	12,5	3,5	75	81	M12x25	8,67	3059,15

Номер заказа	Форма	Исполнение	B	B1	B2	D	G	H	H1	H3	H4	H5	H6	L мин.	L макс.	Z	Момент затяжки макс., Нм	Зажимное усилие макс., кг
K1749.0500512	E	С зажимными головками	50	30	18	M5	M12x30	25	12,5	3,5	5	9	4,75	74,5	80,5	M12x25	8,67	3059,15
