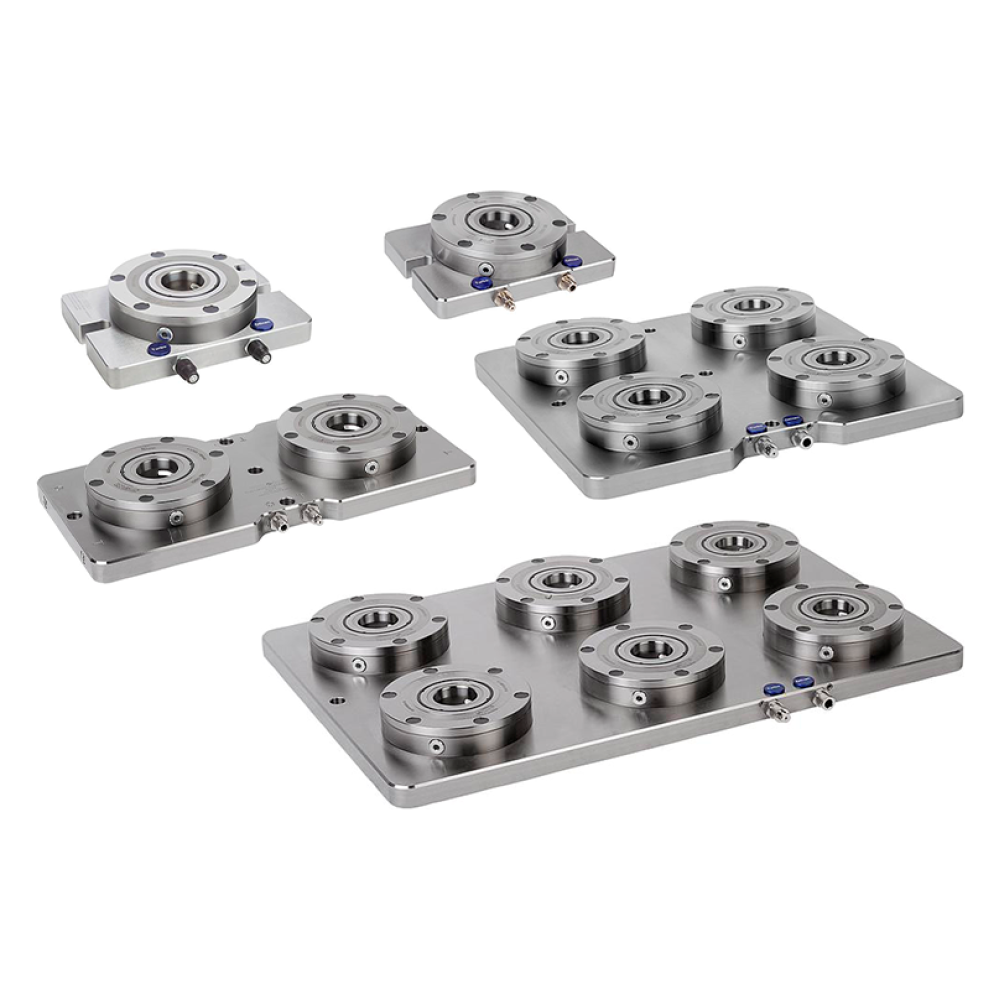

K1009 Плиты зажимные с модулями UNI lock

Материалы:

• Зажимные модули UNI lock из цементируемой стали.
• Опорная пластина из стали 1.1730.

Исполнение:

• Функциональные поверхности зажимных модулей UNI lock цементированы и шлифованы.
• Опорная пластина шлифованная с обеих сторон.

• С одним зажимным модулем (на выбор): без защиты от проворачивания или со стопорением вращения.
• С двумя зажимными модулями без защиты от проворачивания.
• С четырьмя зажимными модулями без защиты от проворачивания.
• С шестью зажимными модулями без защиты от проворачивания.

Указания по применению:

• Зажимные плиты для многократного зажима со встроенными модулями UNI lock диаметром 138 мм.
• Зажимные плиты крепятся посредством прихвата или путем привинчивания непосредственно к станочному столу.
• С обратной стороны плит намечены крепежные отверстия в соответствии с распространенными схемами.
• Выравнивание зажимных позиций выполняется при помощи эталонных отверстий 14H7.
• Встроенные зажимные модули приводятся в движение централизованно через пневматическое соединение.
• Высокая сила зажима обеспечивается за счет встроенных пружин (узел зажимается без давления).
• Разжатие происходит пневматически.

• Удерживающее усилие (M10) 3569 кг/модуль.
• Удерживающее усилие (M12) 5098,58 кг/модуль.
• Удерживающее усилие (M16) 7647,87 кг/модуль.

Технические данные:

• Давление открытия: 6 бар, воздух с содержанием паров масла.
• Турбодавление: 6 бар.
• Патрубок для подвода воздуха: G1/4.
• Точность воспроизведения ≤ 0,005 мм.
• Эталонные отверстия 14H7 для выравнивания зажимной плиты.
• Штекерные разъемы для пневмошланга диаметром 6 мм.

По запросу:

• Зажимные плиты других размеров.
