Опорные пластины и зажимные кулачки из цементируемой стали.
Опорные планки из закаленной стали.
Зажимные губки из специальной стали.
Зажимные головки из инструментальной стали.
Исполнение:
Цементируемая сталь черненная.
Закаленная, специальная и инструментальная сталь без покрытия.
Указания по применению:

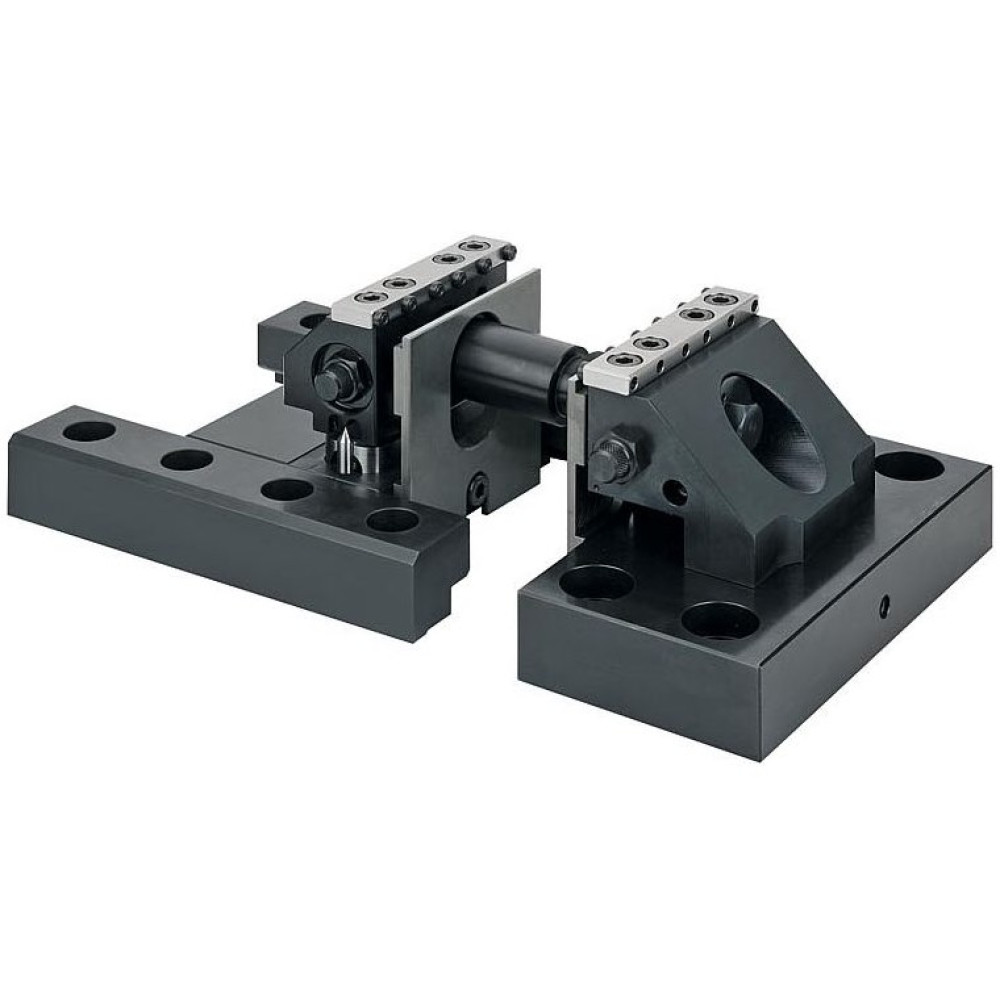

Данные тиски позволяют производить 3 осевую обработку без повреждения кромки при глубине зажима не более 8 мм.
Данные тиски позволяют производить обработку с шириной зажима от 22 мм до 236 мм.
Диапазон зажима можно увеличить с помощью .
За счет ходового вала встроенного непосредственно под опорными планками, на заготовку распространяется зажимное усилие до 2243,38 кг., которое, несмотря на поворот вала, не пропадает.
Применение зажимных головок с D1=4 мм позволяет обеспечить зажим с геометрическим замыканием без предварительного тиснения.
Для монтажа тисков на плитах с растровой сеткой рекомендуется использовать призонные болты с допуском g5 (K0815).
Указание по заказу:
В комплект поставки входят удлинительные валы длиной L=60 мм (1 штука) и L=120 мм (1 штука).
