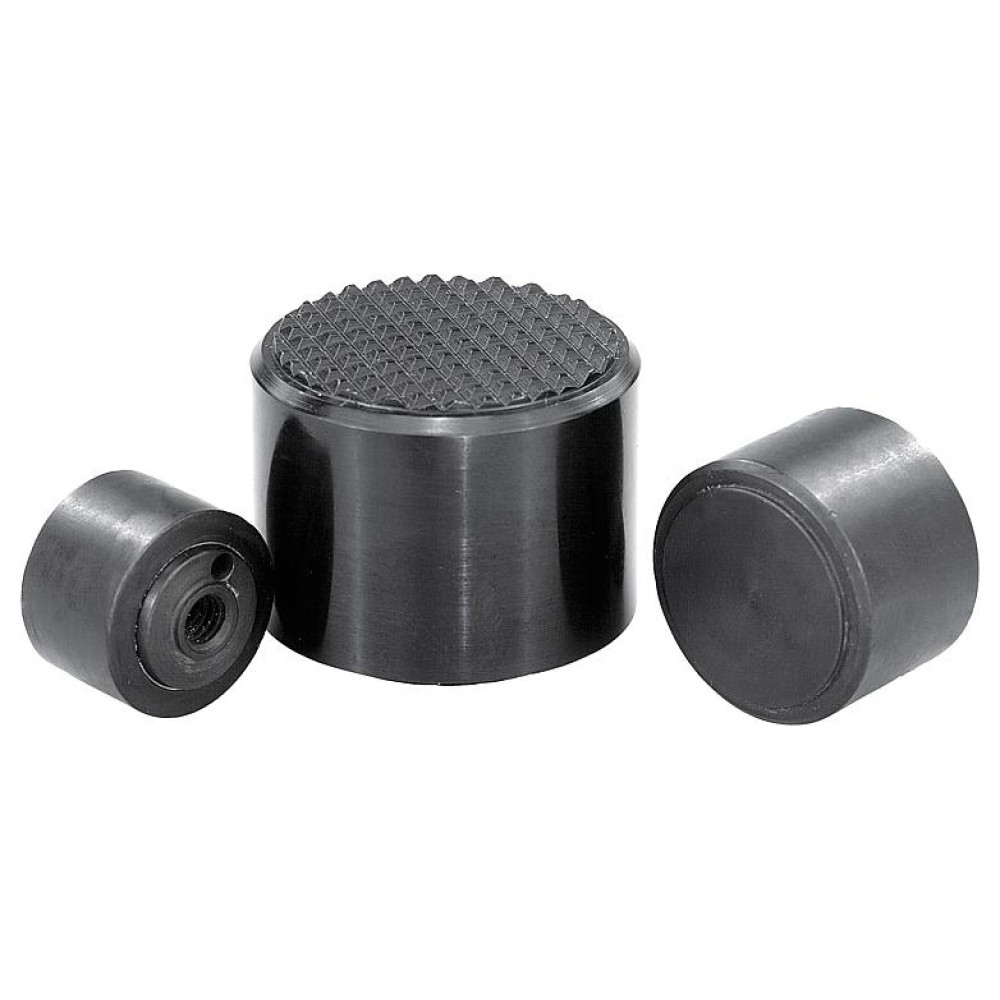

K0286 Упоры подвижные на 7,5° с защитой от проворачивания
Просмотров 84
Описание товара
Материал:
- Углеродистая сталь.
Исполнение:
- Закаленные и вороненые упоры со внутренней резьбой, гладкой основой и уплотнительным кольцом.
Указания по применению:
- Подвижные упоры хорошо подходят для использования в качестве опор и подложек при производстве различных приспособлений и инструментов.
- Установленное уплотнительное кольцо защищает от проникновения грязи и пыли.
- Упоры принимают исходное положение после зажима.
- Подвижные упоры выдерживают высокую нагрузку при малом размере.
Указания по использованию в захвате:
- Перевести зажим в нужное положение.
- Захватить заготовку. Упоры при этом подстраиваются под контур заготовки.
- Открыть зажим. Упоры возвращаются в исходное положение.
| Номер заказа | Форма | D1 | D2 | D3 | D4 | D5 | L1 | L2 | L3 | L4 | L5 | L6 | Допустимая нагрузка макс. (только при статической нагрузке), кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0286.105 | C | 18 | 15 | M5 | 7 | 1,8 | 14 | 2,1 | 0,8 | 5 | 3 | 4,6 | 3059,15 |
| K0286.106 | C | 22 | 18 | M6 | 8 | 2,8 | 16,5 | 2,5 | 1 | 6 | 4 | 5,6 | 5098,58 |
| K0286.108 | C | 28 | 23 | M8 | 11 | 3,3 | 21,5 | 3,4 | 1,3 | 8 | 5 | 7,5 | 9177,45 |
| K0286.110 | C | 34 | 29 | M10 | 13 | 4,4 | 27 | 4,2 | 1,6 | 10 | 6 | 9,2 | 14276,03 |
| K0286.112 | C | 40 | 35 | M12 | 16 | 5,4 | 32 | 5 | 2 | 12 | 8 | 11,3 | 22433,76 |
| Номер заказа | Форма | D1 | D2 | D3 | D4 | D5 | L1 | L2 | L3 | L4 | L5 | L6 | Допустимая нагрузка макс. (только при статической нагрузке), кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0286.305 | F | 18 | 15 | M5 | 7 | 1,8 | 14 | 2,1 | 0,8 | 5 | 3 | 4,6 | 3059,15 |
| K0286.306 | F | 22 | 18 | M6 | 8 | 2,8 | 16,5 | 2,5 | 1 | 6 | 4 | 5,6 | 5098,58 |
| K0286.308 | F | 28 | 23 | M8 | 11 | 3,3 | 21,5 | 3,4 | 1,3 | 8 | 5 | 7,5 | 9177,45 |
| K0286.310 | F | 34 | 29 | M10 | 13 | 4,4 | 27 | 4,2 | 1,6 | 10 | 6 | 9,2 | 14276,03 |
| K0286.312 | F | 40 | 35 | M12 | 16 | 5,4 | 32 | 5 | 2 | 12 | 8 | 11,3 | 22433,76 |
