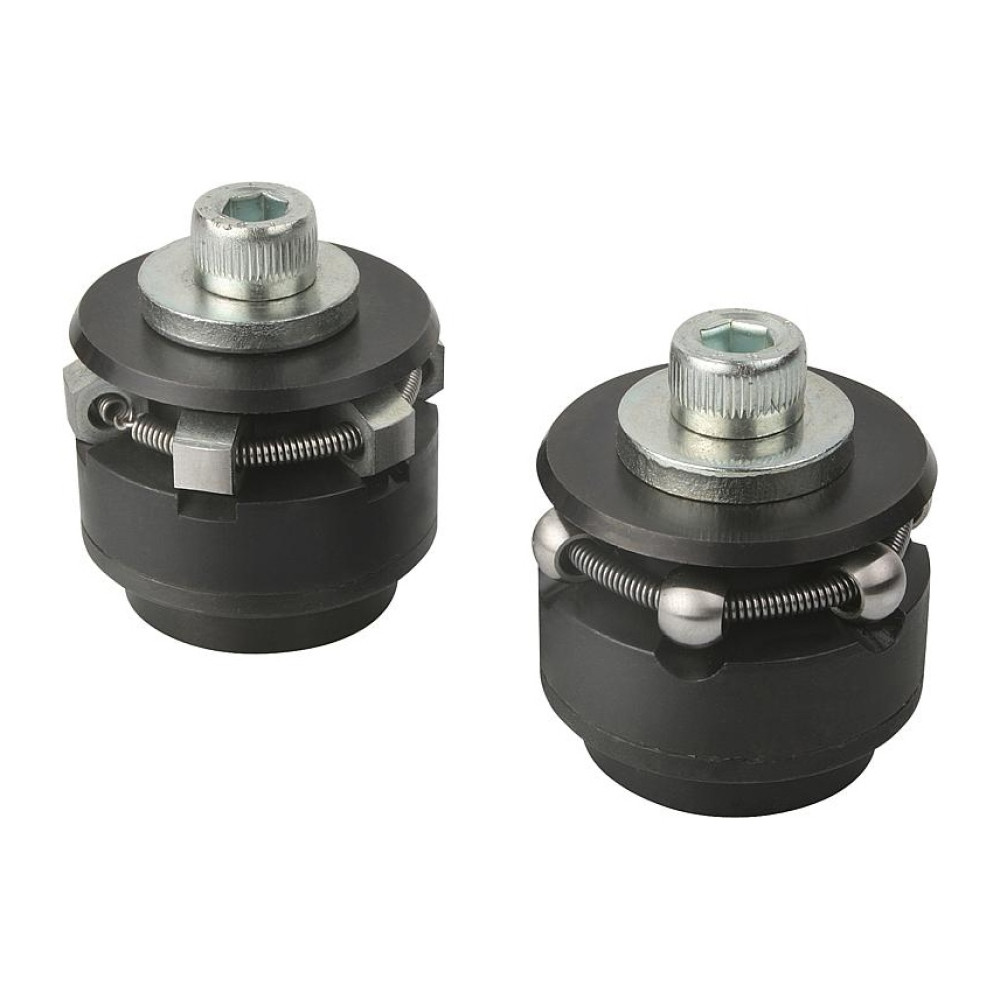

K0358 Зажимы самоцентрирующиеся с установочными элементами

K0358 Зажимы самоцентрирующиеся с установочными элементами

Производитель: Kipp
Модель: K0358
Наличие: Под заказ 3-6 дней
Просмотров 37

Описание товара

Материалы:

  • Корпус из стали 1.2842.
  • Шарики или шестигранники (на выбор) из стали 1.4112.
  • Натяжная пружина из стали 1.4310.

Исполнение:

  • Сталь 1.2842 закаленная и вороненная.
  • Сталь 1.4112 закаленная и шлифованная.

Указания по применению:

  • Самоцентрирующиеся зажимы позиционируют и зажимают изнутри наружу детали автоцентрированием.
  • Самоцентрирующиеся зажимы не деформируют материал и имеют большой диапазон регулировки.
  • Использования самоцентрирующихся зажимов позволять достичь незначительной высоты конструкции.
  • Самоцентрирующиеся зажимы с шариками (форма A) хорошо подходят для использования в отверстиях, где приемлемы легкие отпечатки.
  • Самоцентрирующиеся зажимы с шестигранниками (форма B) хорошо подходят для использования при наличии чувствительных поверхностей стенок.

Технические данные:

  • Стабильность позиционирования ±0,025.
  • Точность вращения ±0,05.
Номер заказаФормаКоличество шариковAD макс.D1D2D3D4HH1H2H3H4LMSWØ шарикаМомент затяжки макс., НмЗажимное усилие макс., кг
K0358.101203A33,514,2M4101,54,315104,231,53,52,532,5550,99
K0358.101504A34,518,5M41224,319,514,59,88,62,35,53345356,9
K0358.101905A35,522,5M5152,55,323,516,511,610,42,37,534410407,89
K0358.102306A3726,5M62036,428,819,814,2132,3645417458,87
K0358.102706A3730,5M62036,428,819,814,2132,364,55417458,87
K0358.103106A3938,5M62546,432,723,114,211,94,674,55817458,87
K0358.103908A61146,5M83048,439,227,217,815,54,67,54,56843662,82
K0358.104708A61154,5M83048,439,227,21815,74,67,54,56843662,82
K0358.105510A61570,5M1045510,554,640,623,719,19,395,581679815,77
K0358.107112A61786,5M126051363,146,128,323,79,3105,510161411019,72
K0358.108712A625102,5M1660517735130,225,79,3105,514163541274,65
Номер заказаФормаКоличество шестигранниковAD макс.D1D2D3D4HH1H2H3H4KLMSWМомент затяжки макс., НмЗажимное усилие макс., кг
K0358.201504B34,518,5M41224,319,514,59,88,62,345,5335356,9
K0358.201905B35,522,5M5152,55,323,516,511,610,42,347,53410407,89
K0358.202306B3726,5M62036,428,819,814,2132,3464517458,87
K0358.202706B3730,5M62036,428,819,814,2132,3464,5517458,87
K0358.203106B3938,5M62546,432,723,114,211,94,6874,5517458,87
K0358.203908B61146,5M83048,439,227,217,815,54,687,54,5643662,82
K0358.204708B61154,5M83048,439,227,21815,74,687,54,5643662,82
K0358.205510B61570,5M1045510,554,640,623,719,19,31695,5879815,77
K0358.207112B61786,5M126051363,146,128,323,79,316105,5101411019,72
K0358.208712B625102,5M1660517735130,225,79,316105,5143541274,65
