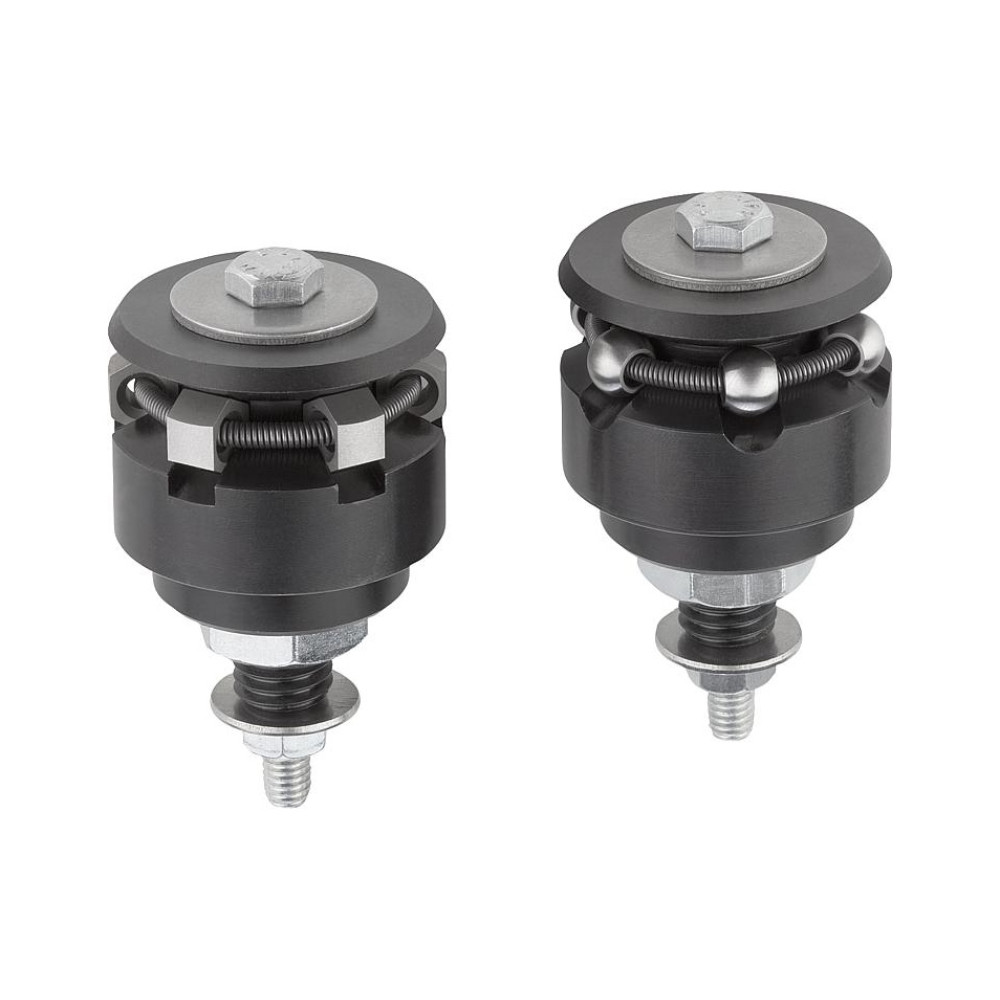

K0644 Зажимы самоцентрирующиеся с установочными элементами

0 отзывов

Производитель: Kipp

Модель: K0644

Наличие: Под заказ 3-6 дней

Количество

Материалы:

Самоцентрирующиеся зажимы хорошо подходят для центрального позиционирования и зажатия в отверстиях.
Зажимы управляются вручную снизу или автоматически с помощью пневматики или гидравлики.
Точное самоцентрирование.
Зажимы не деформируют материал и имеют большой диапазон регулировки.
Использования самоцентрирующихся зажимов позволять достичь незначительной высоты конструкции.
Самоцентрирующиеся зажимы с шариками (форма A) хорошо подходят для использования в отверстиях, где приемлемы легкие отпечатки.
Самоцентрирующиеся зажимы с шестигранниками (форма B) хорошо подходят для использования при наличии чувствительных поверхностей стенок.

Номер заказа	Форма	Количество шариков	A	D макс.	D1	D2	D3	D4	H	H1	H2	H3	H4	L	L1	L2	M	SW	Ø шарика	Момент затяжки макс., Нм	Зажимное усилие макс., кг
K0644.0101203	A	3	3,5	14,2	M5	10	1,5	M3	12,8	10	4,2	3	1,4	3,5	11	10	2	5,5	2,5	2	50,99
K0644.0101503	A	3	4,5	18,5	M6	12	2	M3	17,3	14,5	9,8	8,6	2,3	5,5	14,1	12	2,5	5,5	4	2	356,9
K0644.0101904	A	3	5,5	22,5	M8	15	2,5	M4	20,9	16,5	11,6	10,4	2,3	7,5	18,2	14	3,5	7	4	5	407,89
K0644.0102305	A	3	7	26,5	M10	20	3	M5	25,4	19,8	14,2	13	2,3	6	17,4	15	3,5	8	4	10	458,87
K0644.0102705	A	3	7	30,5	M10	20	3	M5	25,4	19,8	14,2	13	2,3	6	17,4	15	3,5	8	4	10	458,87
K0644.0103106	A	3	9	38,5	M12	25	4	M6	30,3	23,1	14,2	11,9	4,6	7	21,9	20	3,5	10	8	17	458,87
K0644.0103906	A	6	11	46,5	M12	30	4	M6	34,2	27,2	17,8	15,5	4,6	7,5	22,5	20	4,5	10	8	17	662,82
K0644.0104706	A	6	11	54,5	M12	30	4	M6	34,2	27,2	18	15,7	4,6	7,5	22,5	20	6,5	10	8	17	662,82
K0644.0105508	A	6	15	70,5	M14x1,5	45	5	M8	49,9	40,6	23,7	19,1	9,3	9	24,5	32	6,5	13	16	43	815,77
K0644.0107108	A	6	17	86,5	M16x1,5	60	5	M8	55,4	46,1	28,3	23,7	9,3	10	29,4	20	6,5	13	16	43	1019,72
K0644.0108708	A	6	25	102,5	M16x1,5	60	5	M10	61,6	51	30,2	25,7	9,3	10	29,4	25	6,5	17	16	79	1274,65

Номер заказа	Форма	Количество шестигранников	A	D макс.	D1	D2	D3	D4	H	H1	H2	H3	H4	K	L	L1	L2	M	SW	Момент затяжки макс., Нм	Зажимное усилие макс., кг
K0644.0201503	B	3	4,5	18,5	M6	12	2	M3	17,3	14,5	9,8	8,6	1,4	4	5,5	14,1	12	2,5	5,5	2	356,9
K0644.0201904	B	3	5,5	22,5	M8	15	2,5	M4	20,9	16,5	11,6	10,4	2,3	4	7,5	18,2	14	3,5	7	5	407,89
K0644.0202305	B	3	7	26,5	M10	20	3	M5	25,4	19,8	14,2	13	2,3	4	6	17,4	15	3,5	8	10	458,87
K0644.0202705	B	3	7	30,5	M10	20	3	M5	25,4	19,8	14,2	13	2,3	4	6	17,4	15	3,5	8	10	458,87
K0644.0203106	B	6	9	38,5	M12	25	4	M6	30,3	23,1	14,2	11,9	4,6	8	7	21,9	20	3,5	10	17	458,87
K0644.0203906	B	6	11	46,5	M12	30	4	M6	34,2	27,2	17,8	15,5	4,6	8	7,5	22,5	20	4,5	10	17	662,82
K0644.0204706	B	6	11	54,5	M12	30	4	M6	34,2	27,2	18	15,7	4,6	8	7,5	22,5	20	6,5	10	17	662,82
K0644.0205508	B	6	15	70,5	M14	45	5	M8	49,9	40,6	23,7	19,1	9,3	16	9	24,5	32	6,5	13	43	815,77
K0644.0207108	B	6	17	86,5	M16	60	5	M8	55,4	46,1	28,3	23,7	9,3	16	10	29,4	20	6,5	13	43	1019,72
K0644.0208708	B	6	25	102,5	M16	60	5	M10	61,6	51	30,2	25,7	9,3	16	10	29,4	25	6,5	16	79	1274,65
