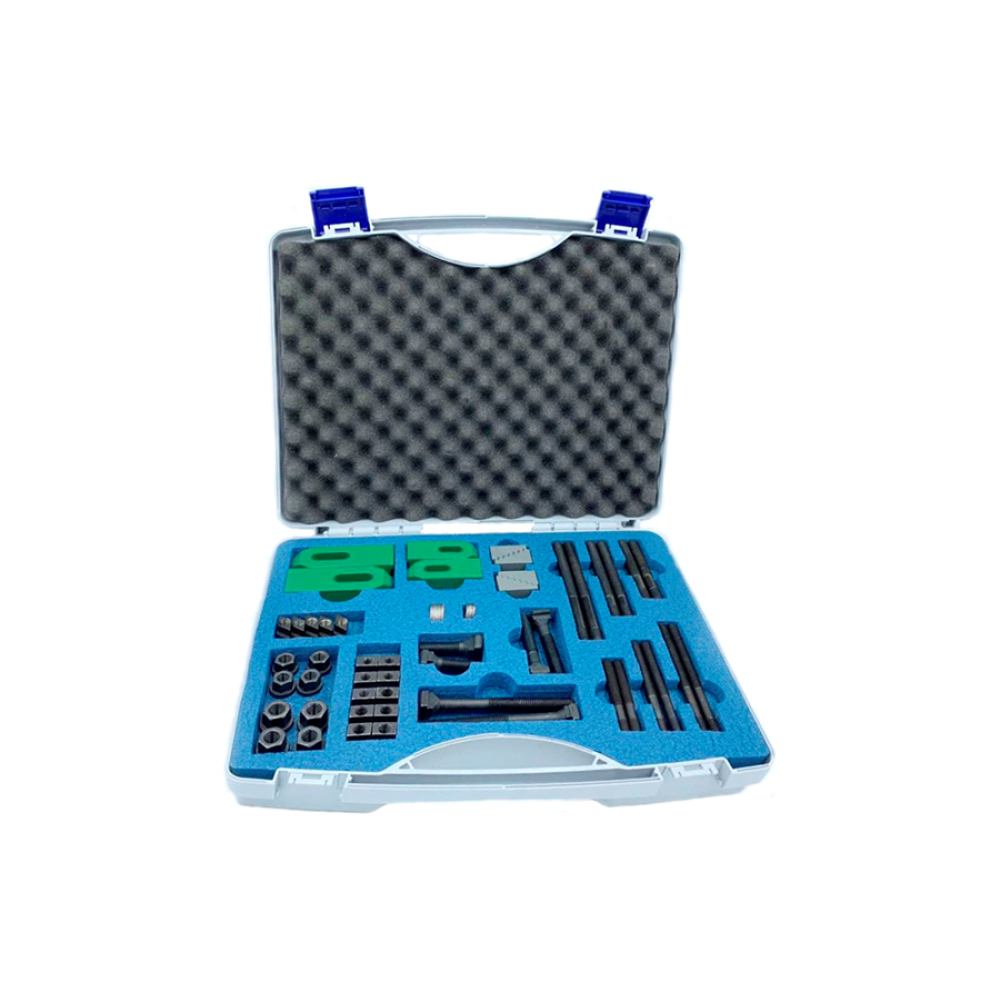

K0698 Наборы элементов прижимных для Т-пазов с размерами 10, 12
Просмотров 79
Описание товара
Указание по применению:
- Данные наборы хорошо подходят для фрезерных станков по металлу.
В набор входят:
- K0377.10 Гайки DIN 508 с резьбой M10 для T-пазов с номинальным размером 12 (5 шт.).
- K0697.0863 Шпильки установочные DIN 6379 из углеродистой стали с резьбой M8 и длиной 63 мм (2 шт.).
- K0697.08100 Шпильки установочные DIN 6379 из углеродистой стали с резьбой M8 и длиной 100 мм (2 шт.).
- K0697.10100 Шпильки установочные DIN 6379 из углеродистой стали с резьбой M10 и длиной 100 мм (2 шт.).
- K0698.1040 Винты DIN 787 из углеродистой стали с резьбой M10 и длиной 40 мм для T-пазов с номинальным размером 10 (2 шт.).
- K0698.10100 Винты DIN 787 из углеродистой стали с резьбой M10 и длиной 100 мм для T-пазов с номинальным размером 10 (2 шт.).
- K0701.10 Гайки шестигранные DIN 6331 1,5xD с фланцем и резьбой M10 (4 шт.).
- K0868.10 Шайбы плоские DIN 125 A для болтов M10 (5 шт.).
- 04070-08 Прихваты скошенные ступенчатые для болтов M8 (2 шт.):
Исполнение: окрашенные.
- 04070-10 Прихваты скошенные ступенчатые для болтов M10 (2 шт.):
Исполнение: окрашенные.
- 02270-01 Подкладки универсальные опорные (4 шт.):
Исполнение: окрашенные.
Минимальная высота опоры: 22 мм.
Максимальная высота опоры: 51 мм.
Высота ступеней при вертикальной установке: 4,65 мм:
Высота ступеней при горизонтальной установке: 2,3 мм:
Указание по применению:
- Данные прижимы хорошо подходят для фрезерных станков по металлу.
| Номер заказа | Подходит для паза с номинальным размером |
|---|---|
| K0698.999.500 | 10-12 |
