Установочная втулка с анодированием красного цвета.
Указания по применению:
Плавающие зажимы хорошо подходят для фрезерных станков по металлу, а также для фиксации и поддержки перегруженных мест зажима на деталях.
Плавающие зажимы предотвращают вибрацию и прогибание деталей во время обработки.
Указания по монтажу:

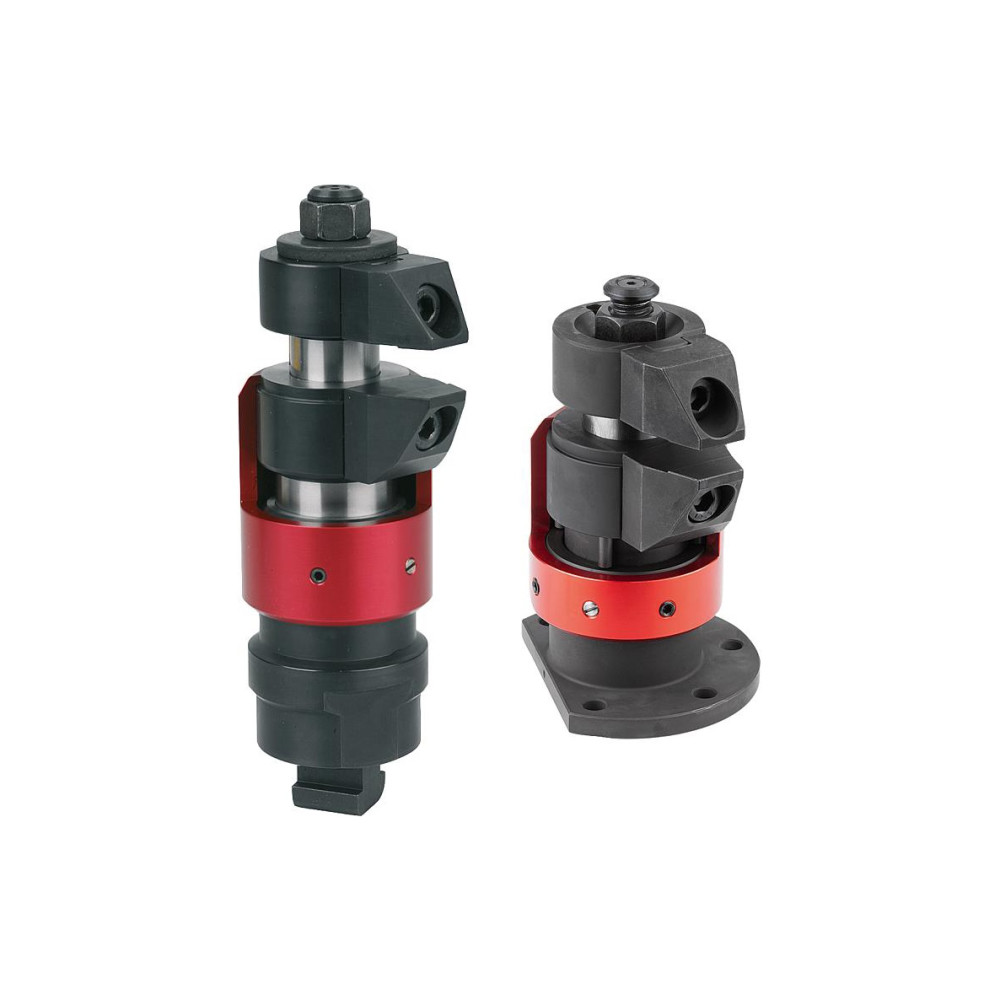

Форма A - для Т-пазов:
Закрепите плавающий зажим на устройстве с помощью соединительной резьбы M12.
Для обеспечения надлежащего функционирования резьбовое отверстие M12 должно быть всегда закрыто.
Отрегулируйте упор по высоте и диапазон отклонения с помощью красной установочной втулки и зафиксируйте установочным штифтом (3x 2,5 мм).
При настройке ограничения высоты предусмотрите достаточный зазор сверху.
В особых случаях зажимные губки можно обработать или заменить на подходящие .
Форма B - с монтажным фланцем:
Закрепите плавающий зажим на устройстве с помощью крепежного отверстия под M6.
Отрегулируйте упор по высоте и диапазон отклонения с помощью красной регулировочной втулки и зафиксируйте установочным винтом (4 шт., зев ключа 2,5).
При настройке ограничения высоты предусмотрите достаточный зазор сверху.
В особых случаяx зажимные губки можно обработать или заменить на подходящие губки для плавающих зажимов (K1490).
Указания по использованию:
Прижмите плавающий зажим вниз.
Поверните зажимные кулачки до упора. С помощью небольшого пружинящего усилия плавающий зажим установится на заготовке снизу.
Затяните плавающий зажим с помощью шестигранных гаек (ключ 18 мм). Соблюдайте минимальный и максимальный крутящий момент. Во время зажимания заготовка фиксируется и поддерживается.
Разжатие осуществляется в обратной последовательности.
