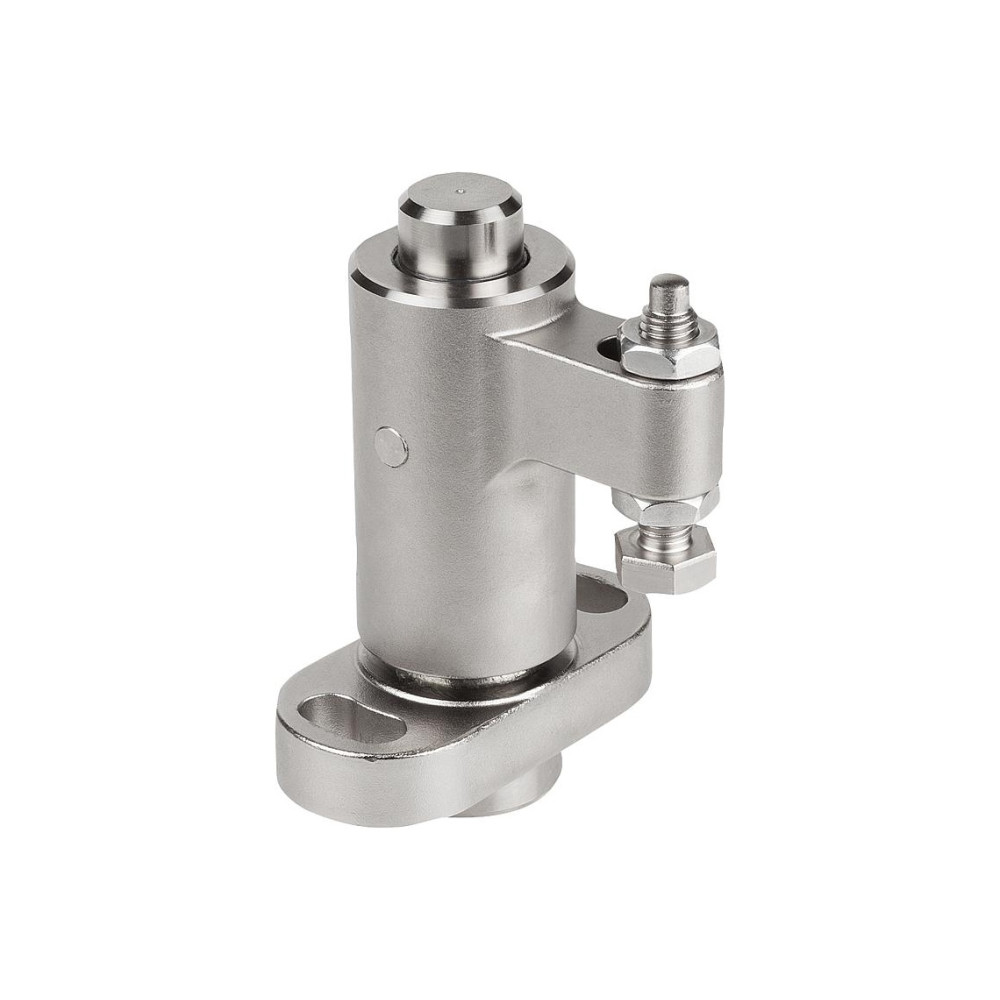

Типы поворотных пневматических прижимов (на выбор):
Левый.
Правый.
Указания по применению:
Данные прижимы хорошо подходят для фрезерных станков по металлу.
Пневматический привод выполняет функции поворота и прижима.
Поворотные прижимы обеспечивают свободную установку и извлечение обрабатываемых деталей.
Основание корпуса имеет универсальные возможности для крепления, поэтому поворотные прижимы можно оптимально выравнивать по отношению к обрабатываемой детали.
Поворотные пневматические прижимы можно устанавливать дополнительно в нескольких местах на обрабатываемой детали и приводить их в действие в определенной последовательности.
Управление прижимами осуществляется механическим или ручным способом.
Усилие прижима и удерживающая сила составляют до 0,5 МПа.
Рабочее давление: 3-7 бар.
Указания по настройке расстояния между обрабатываемыми деталями:
Расстояние между прижимным винтом и обрабатываемой деталью должно составлять половину хода (S1) прижима.
Натяжная планка раскачивается по горизонтали.
Указания по настройке расстояния для прижимного винта (см схему сверху):
Поставьте натяжную планку с помощью сжатого воздуха в положение "открыть".
Поверните натяжную планку вручную в положение "закрыть". Настройте расстояние между прижимным винтом и обрабатываемой деталью, которое должно равняться половине хода прижима (S1).
Зафиксируйте прижимной винт с помощью шестигранных гаек.
