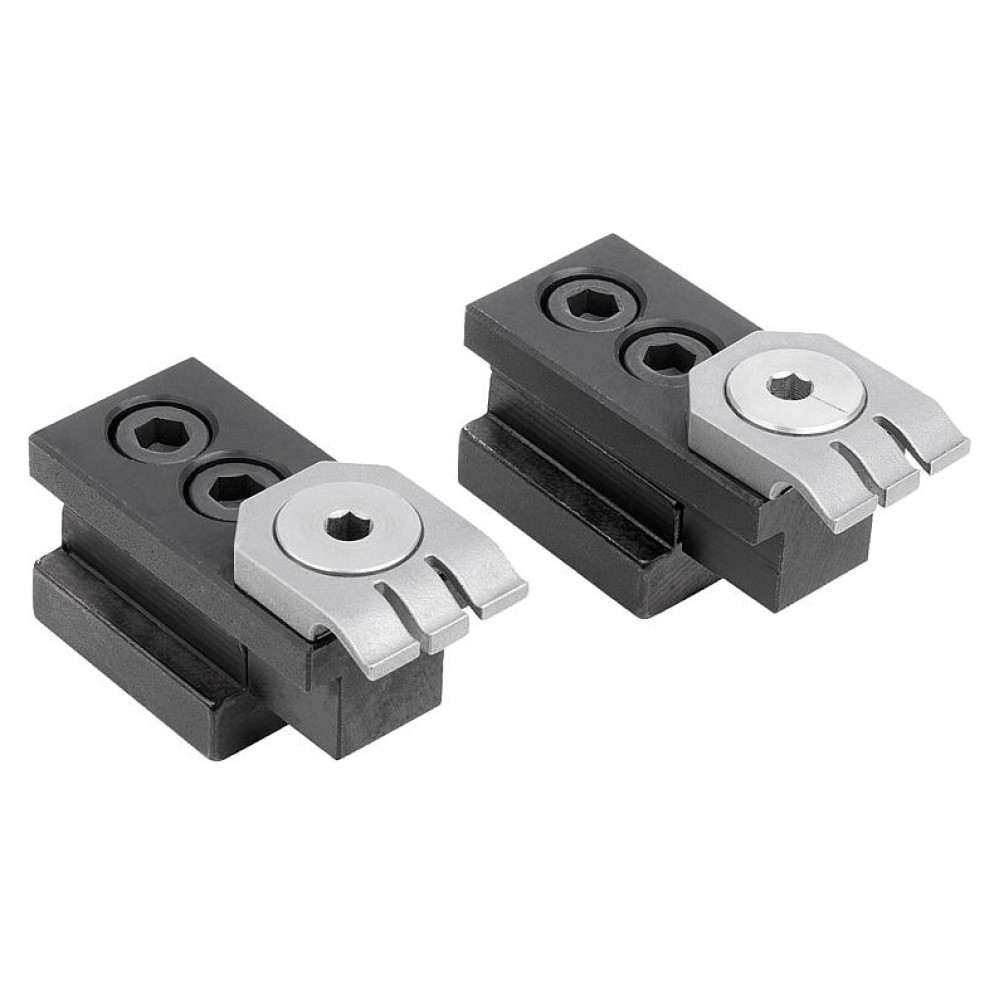

K1540 Комплекты блоков зажимных эксцентриковых для Т-пазов

0 отзывов

Производитель: Kipp

Модель: K1540

Наличие: Под заказ 3-6 дней

Количество

Материалы:

Комплекты подходят для многоместных и одноместных наладок на приспособлениях и столах с Т-образными пазами.
Вращением эксцентрикового винта на зажимном элементе заготовка отжимается вниз (эффект поджима).
Зажимной элемент дополнительно поджимает заготовку к упору, обеспечивая тем самым плоскопараллельное прилегание.
Упорная поверхность является базовой поверхностью, которая позволяет воспроизвести точное положение.

Данные блоки хорошо подходят для фрезерных станков по металлу.
В комплект поставки входит парное изделие в составе из одного зажимного элемента и одного упора.

Номер заказа	B	B1	H	H1	H2	L	L1	L2	SW	Подходит для паза с номинальным размером	Момент затяжки, Нм	F, кг
K1540.10	18	20	10,5	7,5	5	46	25	15	4	10	9	407,89
K1540.12	18	20	10,5	7,5	5	48	25	15	4	12	9	407,89
K1540.14	22	20	10,5	7,5	5	52	25	15	4	14	9	407,89
K1540.16	25	20	10,5	7,5	5	48	25	15	4	16	9	407,89
K1540.18	25	20	10,5	7,5	5	48	25	15	4	18	9	407,89
