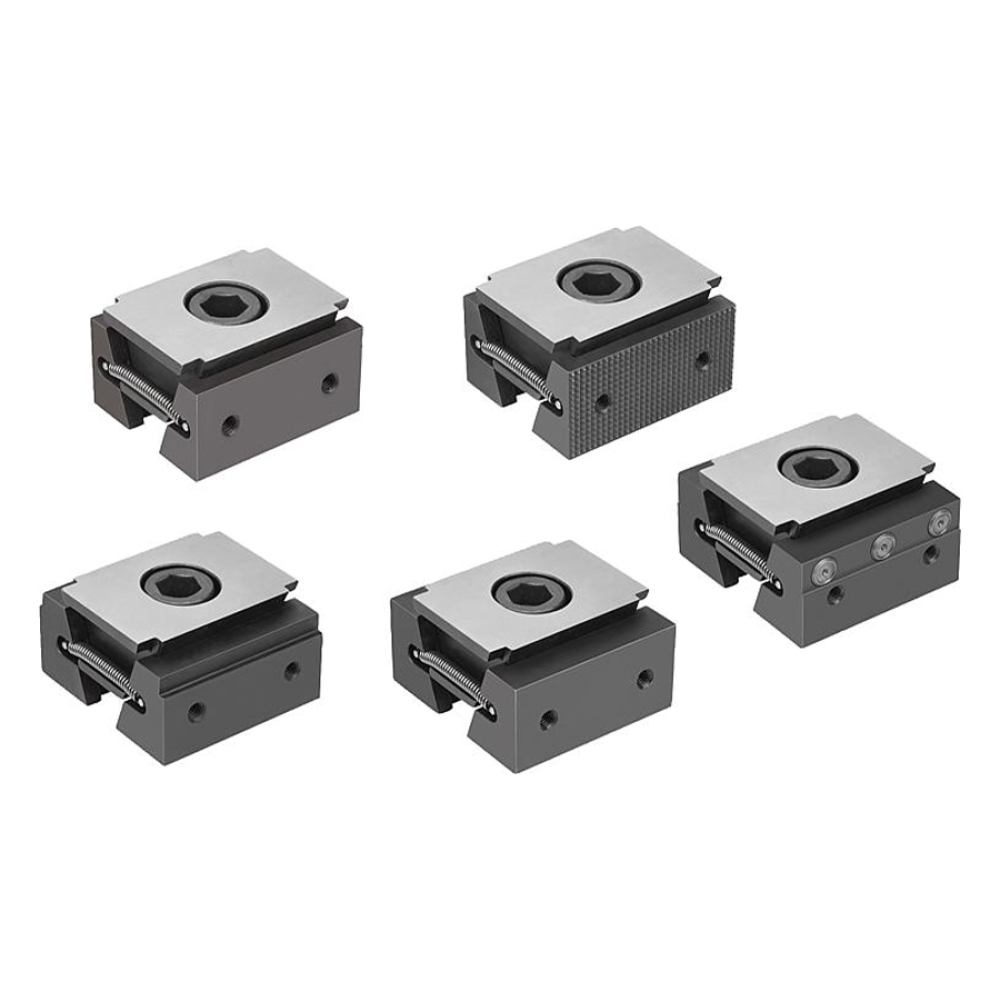

K1748 Зажимные элементы клиновые, 50 мм

0 отзывов

Производитель: Kipp

Модель: K1748

Наличие: Под заказ 3-6 дней

Количество

Материал:

Типы элементов (на выбор):

Данные зажимные элементы хорошо подходят для фрезерных станков по металлу и клиновой низкопрофильной системы зажима.
При завинчивании натяжного болта зажимные сегменты прижимают заготовки к контропорам.
За счет прорезного удлиненного отверстия в двойном клине можно сдвигать зажимные элементы или компенсировать допуск.
Два крепежных отверстия на зажимных поверхностях позволяют установить дополнительно опорные планки (K1752) для оптимальной глубины зажима заготовки.

В комплект поставки входят:

Номер заказа	Форма	Исполнение	B	B1	D	H	H1	H3	L мин.	L макс.	Z	Момент затяжки, Нм	Зажимное усилие макс., кг
K1748.0500112	A	Стандартное	50	30	M5	25	12,5	3,5	44,5	50,5	M12x25	85	3059,15

Номер заказа	Форма	Исполнение	B	B1	D	H	H1	H3	L мин.	L макс.	Z	Момент затяжки, Нм	Зажимное усилие макс., кг
K1748.0500212	B	С рифлением	50	30	M5	25	12,5	3,5	44,5	50,5	M12x25	85	3059,15

Номер заказа	Форма	Исполнение	B	B1	D	H	H1	H2	H3	L мин.	L макс.	Z	Момент затяжки, Нм	Зажимное усилие макс., кг
K1748.0502312	C	Ступенчатое	50	30	M5	25	12,5	2	3,5	50,5	56,5	M12x25	85	3059,15
K1748.0505312	C	Ступенчатое	50	30	M5	25	12,5	5	3,5	50,5	56,5	M12x25	85	3059,15

Номер заказа	Форма	Исполнение	B	B1	D	H	H1	H3	L мин.	L макс.	Z	Момент затяжки, Нм	Зажимное усилие макс., кг
K1748.0500412	D	С припуском под обработку	50	30	M5	25	12,5	3,5	54,5	60,5	M12x25	85	3059,15

Номер заказа	Форма	Исполнение	B	B1	B2	D	H	H1	H3	H4	H5	H6	L мин.	L макс.	Z	Момент затяжки, Нм	Зажимное усилие макс., кг
K1748.0500512	E	С зажимными головками	50	30	18	M5	25	12,5	3,5	5	9	4,75	54	60	M12x25	85	3059,15
