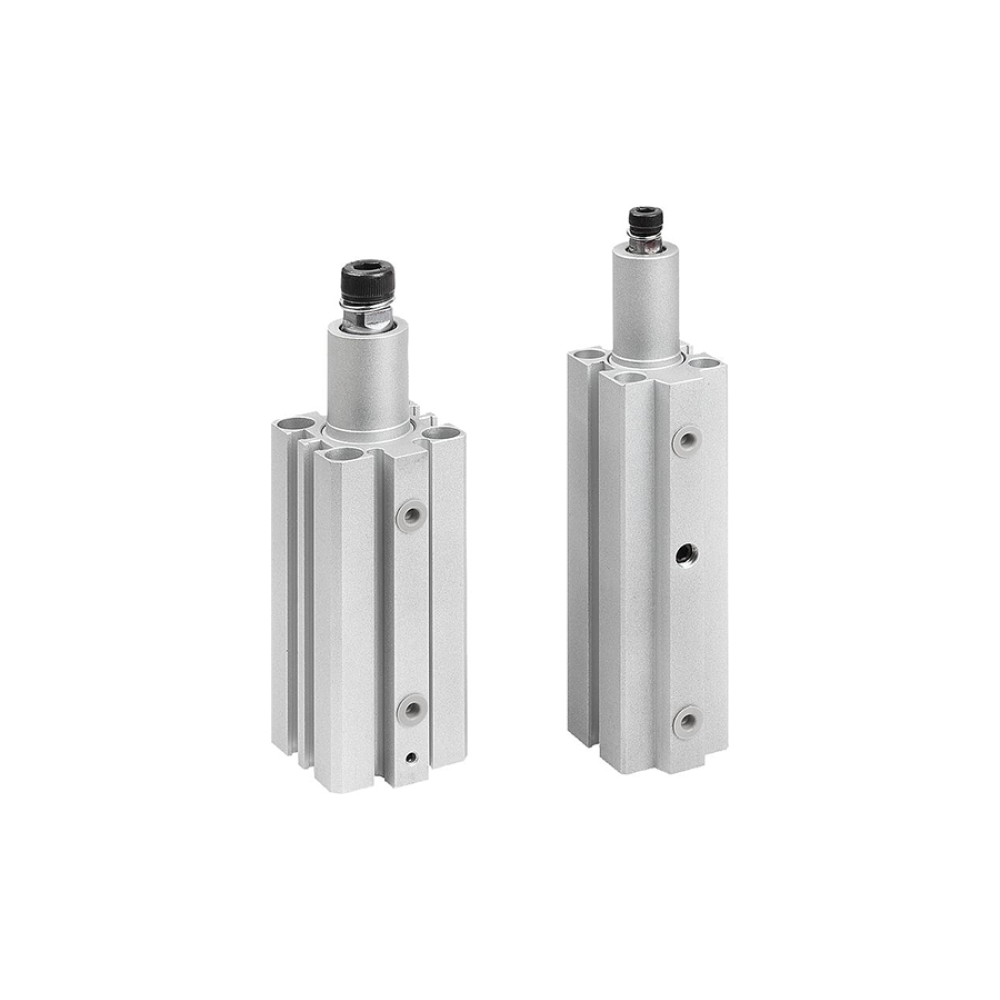

K1812 Прижимы поворотные пневматические блочные

0 отзывов

Производитель: Kipp

Модель: K1812

Наличие: Под заказ 3-6 дней

Количество

В сравнение

Описание
Отзывов (0)

Описание товара

Материалы:

Основа из алюминия.
Поршень из стали.

Исполнение:

Алюминий серебристого цвета, анодированный.
Сталь с твердым хромированием.

Типы поворотных пневматических прижимов (на выбор):

Форма A - узкие, прижимающие по часовой стрелке.
Форма A - узкие, прижимающие против часовой стрелки.
Форма B - широкие, прижимающие по часовой стрелке.
Форма B - широкие, прижимающие против часовой стрелки.

Указания по применению:

Данные прижимы используются в случаях, когда достаточно малых усилий зажима, или когда точка зажима должна быть свободной для установки и извлечения заготовки.
Поршень может перемещаться вверх и вниз под действием давления.
Общий ход поворотного зажима состоит из хода поворота и хода зажима.
Ход поворота. В начале процесса зажима прихват совершает ход поворота на 90° по оси и вниз.
Ход зажима. После хода поворота прихват движется линейно вниз.
Магнитный поршень подготовлен для электрического контроля конечного положения.
Внимание! Прижим заготовки должен осуществляться только посредством хода зажима. Поворотный зажим должен работать только с пропитанным маслом воздухом.

Указание по заказу:

Внимание! Прихваты не входят в комплект поставки и заказываются отдельно.

Номер заказа	Исполнение	Размер	A	B	B1	B2	B3	D мин.	D макс.	D1	D2	D3	H	H1	H2	H3	H4	H5	H6	L	L1	L2	S	S1	S2
K1812.11210	Прижим. по часовой стрелке	12	20	5	4,8-4,9	4,5	7,5	11,42	11,5	6	M5	M03x0,5	100	77,8	12	51	2	2,5	3	25	15,5	8	17,5	7,5	10
K1812.11220	Прижим. по часовой стрелке	12	20	5	4,8-4,9	4,5	7,5	11,42	11,5	6	M5	M03x0,5	130	97,8	12	70	2	2,5	3	25	15,5	8	27,5	7,5	20
K1812.11610	Прижим. по часовой стрелке	16	25	5	6,8-6,9	4,5	7,5	14,42	14,5	8	M5	M05x0,8	100	77,8	12	51	2	2,5	3	29	20	8	17,5	7,5	10
K1812.11620	Прижим. по часовой стрелке	16	25	5	6,8-6,9	4,5	7,5	14,42	14,5	8	M5	M05x0,8	130	97,8	12	70	2	2,5	3	29	20	8	27,5	7,5	20
K1812.21210	Прижим. против часовой стрелки	12	20	5	4,8-4,9	4,5	7,5	11,42	11,5	6	M5	M03x0,5	100	77,8	12	51	2	2,5	3	25	15,5	8	17,5	7,5	10
K1812.21220	Прижим. против часовой стрелки	12	20	5	4,8-4,9	4,5	7,5	11,42	11,5	6	M5	M03x0,5	130	97,8	12	70	2	2,5	3	25	15,5	8	27,5	7,5	20
K1812.21610	Прижим. против часовой стрелки	16	25	5	6,8-6,9	4,5	7,5	14,42	14,5	8	M5	M05x0,8	100	77,8	11	32	2	2,5	3	29	20	8	17,5	7,5	10
K1812.21620	Прижим. против часовой стрелки	16	25	5	6,8-6,9	4,5	7,5	14,42	14,5	8	M5	M05x0,8	130	97,8	11	42	2	2,5	3	29	20	8	27,5	7,5	20

Номер заказа	Исполнение	Размер	A	B	B1	B2	B3	D мин.	D макс.	D1	D2	D3	H	H1	H2	H3	H4	H5	H6	L	L1	L2	S	S1	S2
K1812.12010	Прижим. по часовой стрелке	20	35	4	9,8-9,9	5,5	8,3	18,32	18,4	12	M5	M08x1,25	93,5	73	18	39,5	3	3	4	36	25,5	8	19,5	9,5	10
K1812.12020	Прижим. по часовой стрелке	20	35	4	9,8-9,9	5,5	8,3	18,32	18,4	12	M5	M08x1,25	113,5	83	18	49,5	3	3	4	36	25,5	8	29,5	9,5	20
K1812.12510	Прижим. по часовой стрелке	25	35	5	9,8-9,9	5,5	9	22,92	23	12	M5	M08x1,25	93,5	73	18	27	3	3	4	40	28	9,6	19,5	9,5	10
K1812.12520	Прижим. по часовой стрелке	25	35	5	9,8-9,9	5,5	9	22,92	23	12	M5	M08x1,25	113,5	83	18	37	3	3	4	40	28	9,6	29,5	9,5	20
K1812.13210	Прижим. по часовой стрелке	32	45	4,5	13,8-13,9	5,5	9	29,92	30	16	G1/8	M10x1,5	113,5	80	20	25	3	5,5	6,5	45	34	16,5	25	15	10
K1812.13220	Прижим. по часовой стрелке	32	45	4,5	13,8-13,9	5,5	9	29,92	30	16	G1/8	M10x1,5	133,5	90	20	35	3	5,5	6,5	45	34	16,5	35	15	20
K1812.14010	Прижим. по часовой стрелке	40	45	5	13,8-13,9	5,5	9	29,92	30	16	G1/8	M10x1,5	114,5	80	20	25	3	5,5	6,5	52	40	18	25	15	10
K1812.14020	Прижим. по часовой стрелке	40	45	5	13,8-13,9	5,5	9	29,92	30	16	G1/8	M10x1,5	134,5	90	20	35	3	5,5	6,5	52	40	18	35	15	20
K1812.15020	Прижим. по часовой стрелке	50	65	7	16,8-16,9	6,6	11	36,92	37	20	G1/4	M12x1,75	152	101,5	25	37	3,5	5,5	7,5	64	50	20	39	19	20
K1812.15050	Прижим. по часовой стрелке	50	65	7	16,8-16,9	6,6	11	36,92	37	20	G1/4	M12x1,75	212	131,5	25	67	3,5	5,5	7,5	64	50	20	69	19	50
K1812.22010	Прижим. против часовой стрелки	20	35	4	9,8-9,9	5,5	8,3	18,32	18,4	12	M5	M08x1,25	93,5	73	18	39,5	3	3	4	36	25,5	8	19,5	9,5	10
K1812.22020	Прижим. против часовой стрелки	20	35	4	9,8-9,9	5,5	8,3	18,32	18,4	12	M5	M08x1,25	113,5	83	18	49,5	3	3	4	36	25,5	8	29,5	9,5	20
K1812.22510	Прижим. против часовой стрелки	25	35	5	9,8-9,9	5,5	9	22,92	23	12	M5	M08x1,25	93,5	73	18	27	3	3	4	40	28	9,6	19,5	9,5	10
K1812.22520	Прижим. против часовой стрелки	25	35	5	9,8-9,9	5,5	9	22,92	23	12	M5	M08x1,25	113,5	83	18	37	3	3	4	40	28	9,6	29,5	9,5	20
K1812.23210	Прижим. против часовой стрелки	32	45	4,5	13,8-13,9	5,5	9	29,92	30	16	G1/8	M10x1,5	113,5	80	20	25	3	5,5	6,5	45	34	16,5	25	15	10
K1812.23220	Прижим. против часовой стрелки	32	45	4,5	13,8-13,9	5,5	9	29,92	30	16	G1/8	M10x1,5	133,5	90	20	35	3	5,5	6,5	45	34	16,5	35	15	20
K1812.24010	Прижим. против часовой стрелки	40	45	5	13,8-13,9	5,5	9	29,92	30	16	G1/8	M10x1,5	114,5	80	20	25	3	5,5	6,5	52	40	18	25	15	10
K1812.24020	Прижим. против часовой стрелки	40	45	5	13,8-13,9	5,5	9	29,92	30	16	G1/8	M10x1,5	134,5	90	20	35	3	5,5	6,5	52	40	18	35	15	20
K1812.25020	Прижим. против часовой стрелки	50	65	7	16,8-16,9	6,6	11	36,92	37	20	G1/4	M12x1,75	152	101,5	25	37	3,5	5,5	7,5	64	50	20	39	19	20
K1812.25050	Прижим. против часовой стрелки	50	65	7	16,8-16,9	6,6	11	36,92	37	20	G1/4	M12x1,75	212	131,5	25	67	3,5	5,5	7,5	64	50	20	69	19	50
