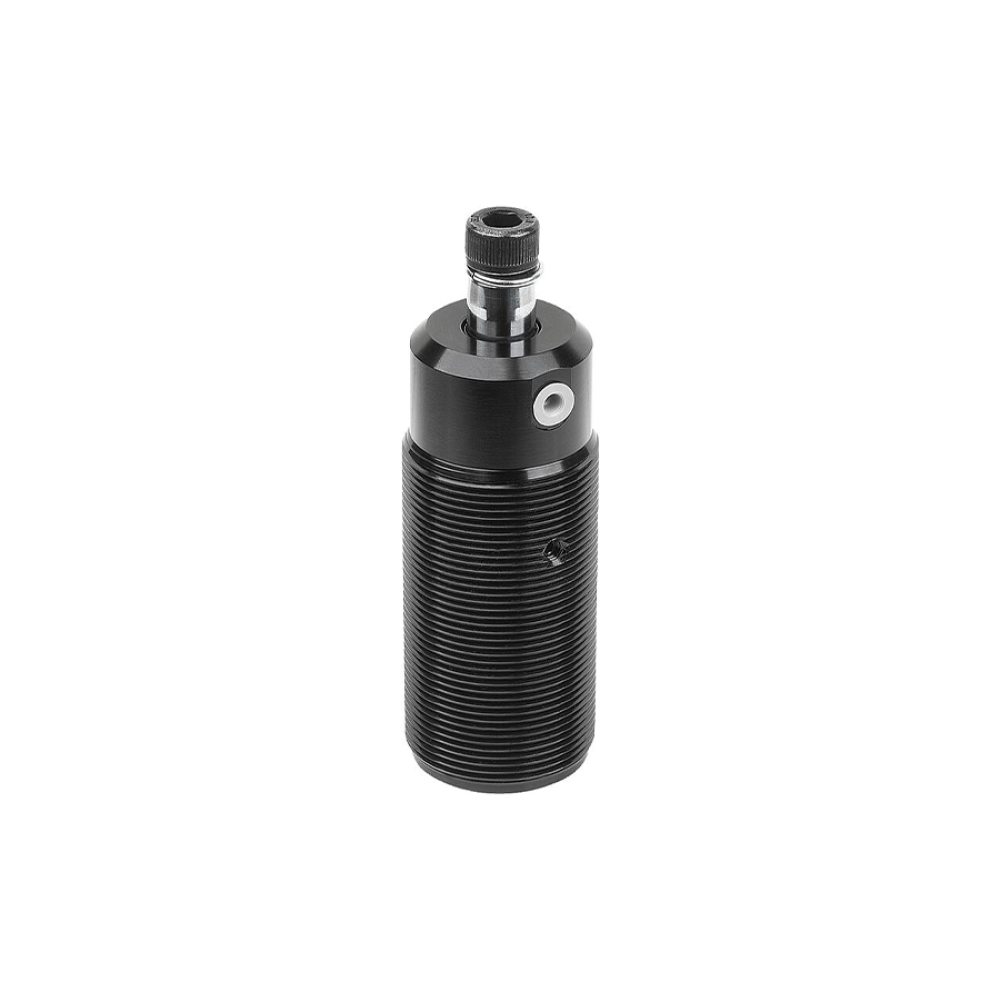

Типы поворотных пневматических резьбовых прижимов (на выбор):
Прижимающие по часовой стрелке.
Прижимающие против часовой стрелки.
Указания по применению:
Данные прижимы используются в случаях, когда достаточно малых усилий зажима, или когда точка зажима должна быть свободной для установки и извлечения заготовки.
Благодаря резьбе поворотный прижим можно регулировать по высоте, он пригоден также и для утопленного монтажа в устройстве.
Поршень может перемещаться вверх и вниз под действием давления.
Общий ход поворотного зажима состоит из хода поворота и хода зажима.
Ход поворота. В начале процесса зажима прихват совершает ход поворота на 90° по оси и вниз.
Ход зажима. После хода поворота прихват движется линейно вниз.
Внимание! Прижим заготовки должен осуществляться только посредством хода зажима. Поворотный зажим должен работать только с пропитанным маслом воздухом.
Указание по заказу:
Внимание! Прихваты и монтажные фланцы не входят в комплект поставки и заказываются отдельно.
